一、基本信息

1.尺寸：0.82寸

2.显示颜色单色（蓝光）

3.驱动方式1/39Duty

4.点阵96*39

5.玻璃尺寸23.8*16.2*1.3(mm)

6.显示区域19.372*7.858(mm)

7.点间距0.202*0.202 (mm)

8.点大小0.182*0.182(mm)

9.重量0.99(g)

10.支持接口：8位并口，SPI 4线

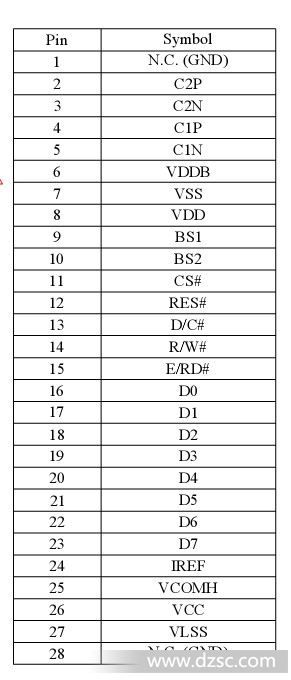

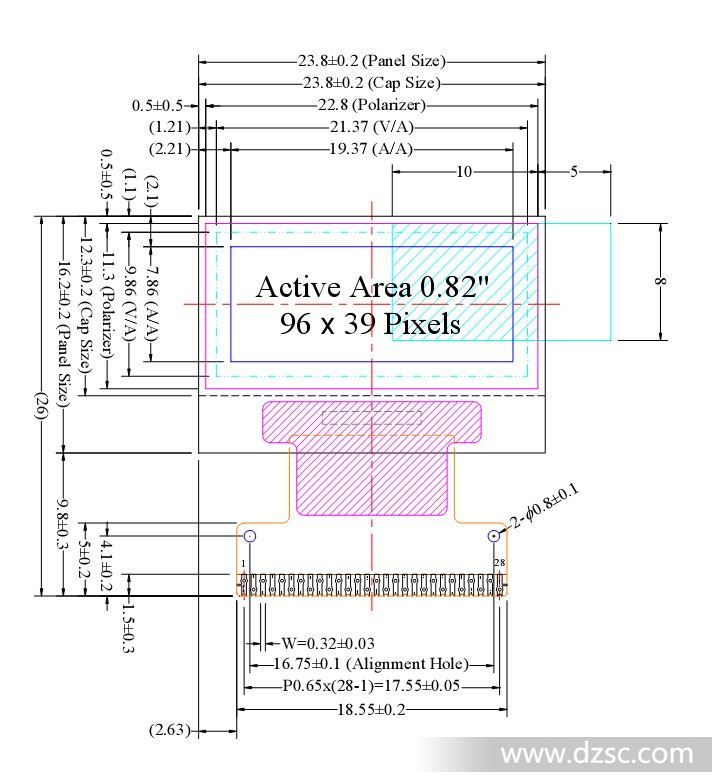

二、外形尺寸和接口定义

设计建议

一、显示亮度不够时的处理方式
1、可以*VCC的电压来*亮度；
2、可以撕掉OLED屏上的偏光片来*亮度同时还使产品的厚度变小。（此点是LCD产品*拟的）
二、关于带有FPC/COF/TCP的OLED产品在设计中需要弯折时的一些注意事项
1.设计时请注意FPC的弯折角度和弯折空间，不要把FPC折*。弯折太紧就容易使FPC折断，造成无法显示。
设计时请按照各款模组参考规格书上Drawing的标示来设计。与OLED玻璃边缘≥1.83mm，弯折角度呈自然弯曲。

 三、关于带有FPC/ TCP的OLED产品在焊接中的一些注意事项
建议使用Hot-bar的方式以*焊接的良率
标准压焊条件：  温度180-210deg   时间<10 sec
使用电烙铁焊接操作说明：
焊接前Panel检查。外观检查，Pin脚无断裂；
电性检查，测试画面显示正常
焊接操作
在PCB/FPC的Pin脚上均匀上锡
用对位孔对位，并固定FPC/TCP，*焊接时不会移动
添加助焊剂，使用恒温刀头烙铁焊接，温度300-350deg。
重复焊接不要*过三次，在同一点停顿时间不得*过3 sec，每次重复需间隔五分钟。
焊接后检查。检查是否有Pin脚移位,焊接不良，焊锡残留，并作适当调整。
操作注意：
使用刀头电烙铁，不能用尖头烙铁，*损伤FPC/TCP的Pin脚。
使用恒温烙铁，要求焊接时不会因温度过低而粘住Pin脚。
使用助焊剂，可以减少虚焊，冷焊或者连焊
由于TCP/FPC的Pin脚的断裂是无法*的，所以在使用时禁止弯折或者拉扯Pin脚。
