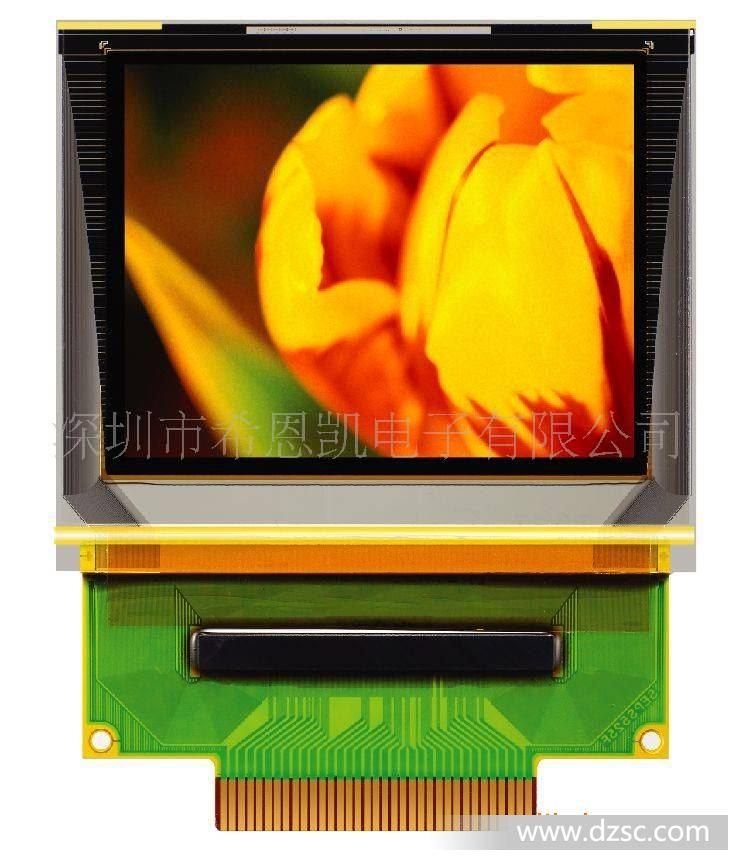

一.主要技术参数和显示特性

1.尺寸：1.45寸

2.显示色彩：全彩，262K

3.分辨率：160*128

4.显示区域：28.78*23.024mm

5.外形尺寸：35.8*30.8*1.7mm

6.Pin脚数：35

7.点间距：0.06*0.18

8.点大小：0.04*0.164

9.驱动IC：SEPS525

10.驱动电压：13V

11.功耗：35mA

12.工作温度：-30~70C

13存储温度：-40~80C

14.重量：3.6g

15.支持接口：6/8/9位RGB，6/8/9位并口，SPI 4线

一.主要技术参数和显示特性

1.尺寸：1.45寸

2.显示色彩：全彩，262K

3.分辨率：160*128

4.显示区域：28.78*23.024mm

5.外形尺寸：35.8*30.8*1.7mm

6.Pin脚数：35

7.点间距：0.06*0.18

8.点大小：0.04*0.164

9.驱动IC：SEPS525

10.驱动电压：13V

11.功耗：35mA

12.工作温度：-30~70C

13存储温度：-40~80C

14.重量：3.6g

15.支持接口：6/8/9位RGB，6/8/9位并口，SPI 4线

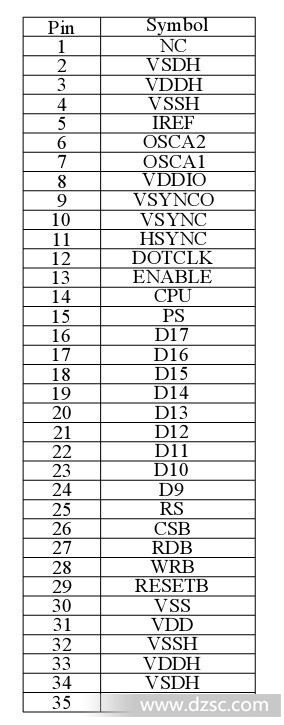

2.结构外形图与PIN脚定义

设计建议

一、显示亮度不够时的处理方式
1、可以*VCC的电压来*亮度；
2、可以撕掉OLED屏上的偏光片来*亮度同时还使产品的厚度变小。（此点是LCD产品*拟的）

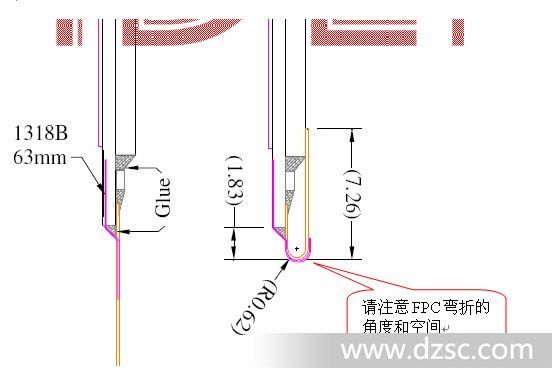

二、关于带有FPC/COF/TCP的OLED产品在设计中需要弯折时的一些注意事项
1.设计时请注意FPC的弯折角度和弯折空间，不要把FPC折*。弯折太紧就容易使FPC折断，造成无法显示。
设计时请按照各款模组参考规格书上Drawing的标示来设计。与OLED玻璃边缘≥1.83mm，弯折角度呈自然弯曲。

 三、关于带有FPC/ TCP的OLED产品在焊接中的一些注意事项
建议使用Hot-bar的方式以*焊接的良率
标准压焊条件：  温度180-210deg   时间<10 sec
使用电烙铁焊接操作说明：
焊接前Panel检查。外观检查，Pin脚无断裂；
电性检查，测试画面显示正常
焊接操作
在PCB/FPC的Pin脚上均匀上锡
用对位孔对位，并固定FPC/TCP，*焊接时不会移动
添加助焊剂，使用恒温刀头烙铁焊接，温度300-350deg。
重复焊接不要*过三次，在同一点停顿时间不得*过3 sec，每次重复需间隔五分钟。
焊接后检查。检查是否有Pin脚移位,焊接不良，焊锡残留，并作适当调整。
操作注意：
使用刀头电烙铁，不能用尖头烙铁，*损伤FPC/TCP的Pin脚。
使用恒温烙铁，要求焊接时不会因温度过低而粘住Pin脚。
使用助焊剂，可以减少虚焊，冷焊或者连焊
由于TCP/FPC的Pin脚的断裂是无法*的，所以在使用时禁止弯折或者拉扯Pin脚。
