电子设备配置单

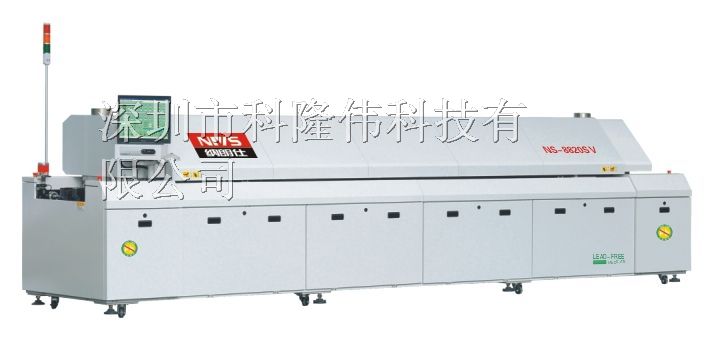

SM-8820全热风微循环无铅回流焊技术参数
序号
适用范围
1
适用锡膏类型
无铅焊料/普通焊料
2
**大基板尺寸(MM)
MAX 550(mm)
3
适用元件种类
0402小元件CSP、BGA等单面/双面板
机体
1
机身尺寸 L*W*H(MM)
5200*1200*1450
2
机体重量
2200KG
3
温区构成
上8区 、下8区、16个温控、2个*冷却区
温度控制
1
温度控制方式
各温区*PID控制
2
温区控制精度
±1℃
3
PCB横向温度偏差
±1℃
4
温度控制范围
室温~3500C
5
升温时间(冷机启动)
20分钟之内
6
温度稳定时间
5分钟之内
炉胆结构
1
运风方式
采用*的微循环技术,把整个炉胆分为1680小区,与市面上小循环机型相比,小循环机型在其热风从吹风孔吹出出后要经过一个炉膛的距离才被炉膛边收风孔收回,在收回过程中又与炉膛边吹出气体发生干扰,因此小循环机型在炉膛内PCB大量通过时,其每一块PCB上的温度曲线发生波动,即其加热的重复精度较差,而微循环机型在炉膛内PCB大量通过时的温度曲线与*一块板通过时的温度曲线*一致,加热的重复精度*高,*适合无铅工艺中工艺空间较小的特点.
2
内部结构
采用磨砂面不锈钢及蜂巢式小咀子组成,模块式加热块\运风组合,维护*其方便,是当今业内的*合理的机型结构
输送机构
1
传送带宽度
600MM
2
传送方式
网带
3
输送方向
左→右
4
传输链条面高度
900±20
5
运输速度
0~1800MM/MIN
冷却系统
1
冷却*风机
AC220V横流风扇
2
松香烟雾处理
*离心风机焊接区后强行排出
冷却方式
加长型冷却区:分上下各2区双面冷却.
出板温度可*40℃以下.
3
大流量横流扇抽风机
*能满足无铅焊接4-8℃/S的冷却速率,.
控 制 系 统
1
电源
3相380V
2
启动功率/空载功率
38KW/8KW
4
不间断电源
USP 1000VA
5
传送电机
220VAC 单相90W
6
运风马达
220/380V AC 120W
7
*马达每分钟2800转
8
发热器
螺旋式3位一体化,台湾优质发热丝组,热交换快,寿命长,热利用率高.
9
报警
*温报警、自动切断电源
10
控制主机
金长城
11
电脑操作系统
正版WindowsXP
12
控制系统
西门子PLC可设定、修改、储存、温度及速度参数,分析曲线
项目
名称
产地
备注
1
控制电脑
清华紫光
2
显示器
液晶
3
PLC
三菱
4
温控模块
三菱
5
90W运输马达
台湾
6
总开关
三菱
7
接触器及限流器
三菱
8
中间继电器
三菱
9
保险座及保险管
三菱
10
变频器
台湾
11
电源按钮及指示灯
和泉
12
控制板
自主研发
13
测温探头
日本电热
14
固态继电器
KETE
15
光电感应器
SICK/OMROM
16
高温线
6平方
18
UPS
山特
19
运输马达
台湾STK
20
运风高温长轴马达
台湾山越
21
发热器材
台*展
22
气缸
台湾
23
调宽马达
台湾STK
24
电磁阀
台湾亚德客
25
冷却横流扇
台湾
26
调速器
台湾STK
27
SSR无触点接触器
*
