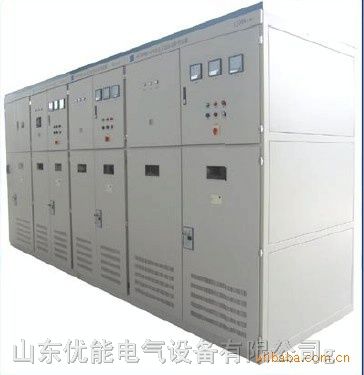

低压无功动态补偿装置
无功补偿装置
一、产品简介
本装置采用复合开关或无触点可控硅投切电容器，是一种比较*和*的新
型补偿装置,产品响应速度快、无涌流、无火花，不产生谐波、功耗低等诸多优点。
装置中的控制器全数字化设计，大屏幕LCD中文液晶实时显示*运行参数、参数
设置中文提示、支持等容／编码及模糊投切、具有手动／自动补偿两种工作方式。
*的无功功率取样，谐波保护及测量功能。标准的RS-485，MODBUS现场总线
通讯接口。装置中的电*器能抑制5、7次谐波及涌流的冲击，是传统的无功补偿装
置替代的产品。
产品总体性能高于： GB/T15576-2008版《低压无功功率补偿装置》技术标
准，在同行中*通过*强制CCC认证产品。
二、产品特点
1、老式和新式补偿装置优缺点见：《新式、老式无功补偿设备性能比较表一》
2、投切速度快速响应：无触点开关在一个周波内完成投切动作，控制器的响应时间
为20ms～30s可调。
3、电容器投切程序支持等容／编码(1：2：2，1：2：3，1：2：4：8…．)及模糊控
制投切方式，能满足多种无功需要要求。
4、装置中的电*器低损耗，噪音和温升低于同类产品，F级*缘（155℃）连续额
定电流135%，线圈温度不*过120℃，高线性度：1.8倍额定电流下，L>0.95，装
置接入*处的背景谐波为5次以上时，装置电*器配4.4-6%电*率，有3次以上的
谐波，装置电*器配12%或4.5-6%。
5、自动化程度高：具有手动和自动，标准的现场通讯接口，投切次数按等时、等容进行优化投切，*大限度的延长电容器
的使用寿命。
6、*的无功取样，人机对话，参数设置内容直观。
7、大屏LCD液晶显示，时时显示多项电能参数：有功、无功、电压、电流、功率因数、电流电压的谐波畸变率及谐波含
量。
8、完善的保护功能：具有过压、欠压、过流、短路、过热、缺相、空载、停电、谐波等保护功能。
9、放电时间短：装置配置电容器*快速放电器，3秒钟之内放电至50V以下

四、工作条件

1、配电系统：AC 1000V以下，50Hz或60Hz；
2、环境温度：-25℃～+50℃；
3、相对湿度：<90％(25℃) ；
4、海拔嵩度：2000m，2000m以上采用高原型；
5、安装方式：无剧烈的机械振动无腐蚀性气体和蒸汽，无导电性和*性尘埃的户内或户外。

五、技术参数

1、工作电压： AC 1000V以下，50Hz或60Hz；
2、补偿容量：
(1)补偿柜：90、120、150、180、210、240、270、300、330、360等；
(2)补偿箱：30、40、45、60、65、75、80、90、100、120等；
3、补偿级数：1～12；
4、响应时间：20ms～30s可调；
5、测量数据：
(1)电压：100～1000V；电流：0～6000A；功率因数：滞后0.200～*0.200；
(2)显示：有功功率：0～6553kw：无功功率：0—6553Kvar；
谐波电压总畸变率：0.0～100.00％；谐波电流总畸变率：0.0～100.00％ 。
6、参数设置：
(1)电流变比：01～1200(比率值)；
(2)投切时间：20ms～30s；
(3)目标功率因数设置：滞后0.80～*0.80；
(4)谐波保护：Hv：0.0％～50.0％，Hi：0.0％～100.0％；
(5)ID号设置：001～255；
(6)电容设置：0～999kvar。

六、选型表

HTWL-△三相共补型
