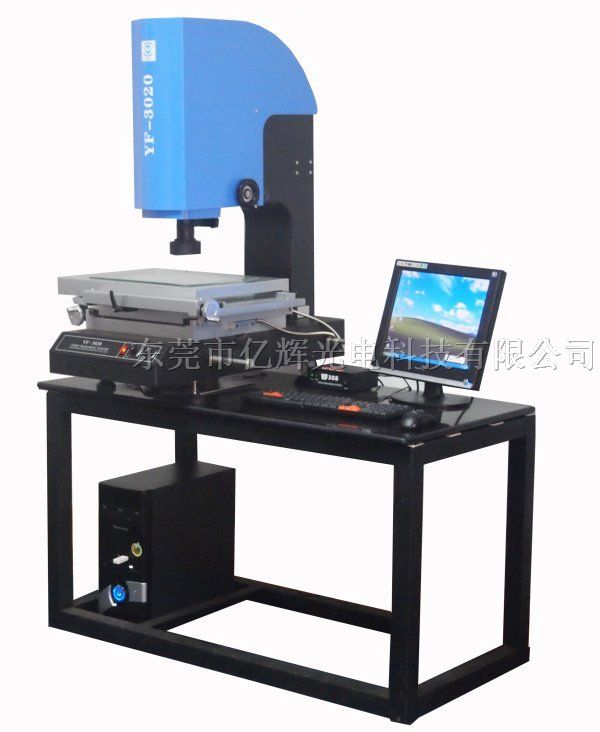

2.5D影像测量仪（增强型）

简易式3D影像测量仪

仪器用途

仪器适用于以二坐标测量为目的的*应用领域，机械、电子、仪表、塑胶等行业广泛使用。

仪器特点

仪器具有多种数据处理、显示、输入、输出功能，*是工件摆正功能*实用；仪器备有RS-232接口，

与电脑连接后，采用专门的测量软件可对测绘图形进行处理；测量数据及图形、AutoCAD制成报表可直接转换到Word、Excel。

规格参数

仪器型号		YF-1510F	YF-2010F	YF-2515F	YF-3020F	YF-4030F
工作台	金属台尺寸（mm）	354*228	404*228	450*280	500*330	606*466
	玻璃台尺寸（mm）	210*160	260*160	306*196	350*280	450*350
	运动行程（mm）	150*100	200*100	250*150	300*200	400*300
仪器重量（kg）		100	110	120	140	240
外形尺寸（长）（宽）（高）		756540860		670660950		7209501020
测量瞄准系统（标准配备）		摄影机：原装* 1/2”彩色CCD摄影机变焦镜头：美国N*ITAR变焦镜头
		变焦物镜倍率：0.7-4.5X 工作距离：92mm
		电视总倍率：30-190X 物方视场：7-1.1mm
		双十字线发生器数据解析度:0.001mm
Z轴升降:150mm X、Y坐标示值误差≤（3+L/75）µm （L为被测长度单位：mm）
照明：表面光源与*光源均用LED，亮度可调电源：220V（AC），50HZ 30W
