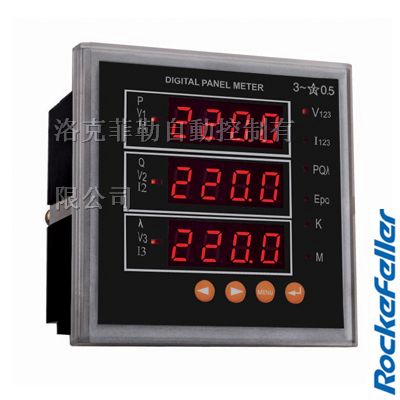

PD94E/PD94Z系列多功能电力仪表

　　PD94E/PD94Z系列多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等的电力监控、电能计量和电能质量分析等需求而设计，能够*测量三相*中的*常用电力参数，包括电压、电流、有功功率、无功功率、视在功率、频率、功率因数等，还可实现四象限电能计量、UIPQ需量、开关量输入监测，并可配置通讯接口、模拟量输出、继电器输出控制、电能脉冲输出等功能。
　　PD94E/PD94Z系列多功能电力仪表具有*高的性能价格比，可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种*的智能化、数字化的*前端采集元件，已广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电站自动化、配*自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件的组网。

主要特点

> 可以测量三相电压、三相电流、各相的有功及无功功率、视在功率、频率、功率因数等参数；
> 可以实现有功、无功电能计量；
> 提供4路模拟量输出、4路开关量输入及4路继电器输出功能；
> 提供2路电能脉冲输出；
> LED数码管显示和蓝屏背光LCD显示，可视度高；
> 方便安装，接线简单，工程量小；
> RS-485接口，MODBUS-RTU协议；

型号命名

PD94	□	-	□	S	□
①	②		③		④

① *注册型号
② 功能代号：
　　E：基本型（具有测量和计量功能，配备电能脉冲输出和通讯接口）
　　Z：增强型（在基本型的基础上增加变送输出、开关量输入/输出等功能）
③ 辅助代号，表示仪表外形代号：

外形代号	仪表外形	面板尺寸	开孔尺寸
2	42方形	120×120mm	111×111mm
9	9方形	96×96mm	91×91mm
3	6方形	84×84mm	76×76mm

④ 辅助代号，表示仪表显示方式：
　　4：三排LED显示
　　Y：LCD液晶显示
　　7：三排LED显示有功电能、无功电能、双向电能
　　9：三排LED显示电压、电流、有功电能、无功电能

技术参数

精度等级		电量：0.5%，频率：±0.1Hz，有功电能0.5级，无功电能1级
显示		LED或LCD显示
接线		三相三线、三相四线
电压	额定值	AC100V、400V（订货时说明）
	过负荷	持续：1.2倍瞬时：电压2倍（10秒）
	功耗	＜1VA
电流	额定值	AC1A、5A（订货时说明）
	过负荷	持续：1.2倍瞬时：电流10倍（5秒）
	功耗	＜1VA
频率		50/60Hz±10%
开关量输入		无源干接点输入
继电器输出		容量5A/250VAC、5A/30VDC
脉冲输出		2路无源光耦集电*输出，固定脉宽：80mS±20%
模拟量输出		DC 0/4~20mA或0~5/10V输出
数字通讯		RS-485接口，MODBUS-RTU协议
电源	工作范围	AC、DC80V-270V
	功耗	≤5VA
使用环境		工作温度：-10℃-55℃；储存温度：-25℃-70℃
*缘电阻		信号、电源、输出端子对壳电阻＞5MΩ
隔离耐压		信号输入、电源、输出间＞AC2KV

功能型号一览表

型号		PD94Z-2S4	PD94Z-2S7	PD94Z-2S9	PD94E-2S4	PD94E-2S7	PD94E-2S9
实时测量	三相电压	√		√	√		√
	三相电流	√		√	√		√
	频率	√			√
电能计量	有功电能	√	√	√	√	√	√
	无功电能	√	√	√	√	√	√
	双向计量	√	√		√	√
电能脉冲		2	2	2	2	2	2
模拟量输出		2		2
开关量输入		4	4	4
继电器输出		2	2	2
通讯		1	1	1	1	1	1
显示		3排LED显示
开孔尺寸		111×111mm

功能型号一览表

型号		PD94Z-9S4	PD94Z-9S7	PD94Z-9S9	PD94E-9S4	PD94E-9S7	PD94E-9S9
实时测量	三相电压	√		√	√		√
	三相电流	√		√	√		√
	频率	√			√
电能计量	有功电能	√	√	√	√	√	√
	无功电能	√	√	√	√	√	√
	双向计量	√	√		√	√
电能脉冲		2	2	2	2	2	2
模拟量输出		2		2
开关量输入		4	4	4
继电器输出		2	2	2
通讯		1	1	1	1	1	1
显示		3排LED显示
开孔尺寸		91×91mm

功能型号一览表

型号		PD94Z-3S4	PD94Z-3S7	PD94Z-3S9	PD94E-3S4	PD94E-3S7	PD94E-3S9
实时测量	三相电压	√		√	√		√
	三相电流	√		√	√		√
	频率	√			√
电能计量	有功电能	√	√	√	√	√	√
	无功电能	√	√	√	√	√	√
	双向计量	√	√		√	√
电能脉冲		2	2	2	2	2	2
模拟量输出		2		2
开关量输入		2	2	2
继电器输出		2	2	2
通讯		1	1	1	1	1	1
显示		3排LED显示
开孔尺寸		76×76mm

功能型号一览表

型号		PD94Z-2SY	PD94Z-9SY
实时测量	三相电压	√	√
	三相电流	√	√
	频率	√
电能计量	有功电能	√	√
	无功电能	√	√
	双向计量	√
电能脉冲		2	2
模拟量输出		2	2
开关量输入		4	4
继电器输出		2	2
通讯		1	1
显示		LCD显示
开孔尺寸		111×111mm	91×91mm

订货示例

1、型号：PD94Z-2SY
2、信号输入：AC380V 1000/5A
3、接线方式：三相四线
4、电源：AC/DC 80-270V
5、输出：1路4~20mA输出
7、通讯：RS-485/MODBUS-RTU

典型应用

　　该系列多功能电力仪表的应用领域*广泛而且便于系统集成，凡是有电力供应的地方都有它们的用武之地，特点是在对电力品质、电力*有较高要求的场合以及有自动化需要的场合。它适用于如下领域，并且已有众多成功应用经验。
> 能源管理系统
> 变电站自动化
> 配*自动化
> 小区电力监控
> 工业自动化
> 智能建筑
> 智能型配电盘、开关柜
