多功能高速贴片机
SKM-898-06
煌牌
广州
25000CPH
企业名:广州市煌牌自动设备有限公司
类型:生产制造商
电话: 020-22883500
手机:13112299197
联系人:黄生
邮箱:2425282106@qq.com
地址:广东广州番禺区番禺大道北555号天安节能科技园创业中心205室

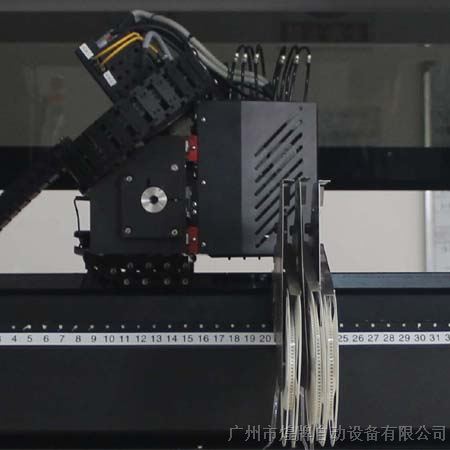

一、煌牌采用新型线性马达-磁悬浮直线电机驱动,光栅尺作信息反馈定位:
新型线性马达优点:
①因为是开放型所以不用气压
②没有了异物.
③以紧凑的 规格减小了自重. ( 速度提高 )
④比丝杆马达方式没有了磨耗.
⑤实现了无噪音, 无保养, 无变形.
⑥使用光栅定位,多年使用后,贴片精度不会下降。
二、采用三个相机拍照,贴片速度高,SKM-898-06-LED系列有三个固定照相机,三个吸嘴共用一个照相机,这样就避免贴装过程中因吸嘴上的元件照不全而需移动贴装头,节省了贴装时间,真正做到,吸取元件—照取元件—贴装元件,另外我们还针对在贴装基板前需照取MARK点,在贴装头上又安装了一个普通照相机,这不仅仅可以照取MARK点,而且还可以处理BAD MARE,这些很显然能够大大提高生产效率!
一、技术参数:
(一)贴装速度:SKM-898-06-LED 【25000CPH 】 SKM-898-03-LED【15000CPH 】
(二)贴装吸嘴:SKM-898-06-LED 【6 吸嘴】 SKM-898-03-LED【 3 吸嘴 】
(三)贴装精度:常规元件:±0.06 IC阻件 ±0.04
(四)基板尺寸:1200*330mm() 60*100mm()
(五)元件范围:0402-40MM 各类阻件
(六)送料器数量:单边40个8MM送料器【双边80个8MM送料器】
(七)外观尺寸:1550*1250*1400mm 机器重量:1200KG
(八)功率:1.1KW 电源:220V 空气压缩:0.5MPS
