96*96，120*120，72*72
顶德电器
企业名：上海顶德电器有限公司
类型：生产企业
电话： 0577-62620901
手机：18665768970
联系人：鲁建
QQ：
邮箱：dingdedianqi@163.com
地址：浙江温州柳市镇马仁桥工业区
GR50，GR50S，GR80，GR80A
GR100-NEW，GR50，GR50S-GR80-V
GR80-I，GR80-VI，GR80-P，GR80-PF
GR80-F，GR80A，GR80A-V，GR80A-I
GR80A-VI，GR80A-P，GR80A-PF，GR80A-F，
GR100-NEW，GR450N

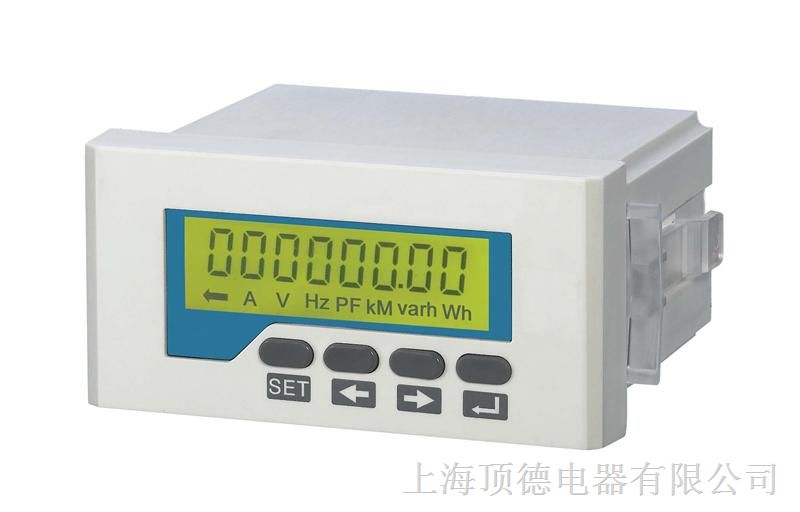

GR50单相智能电力仪（开孔90*45，液晶显示）
GR50S单相电力数显仪表（开孔45*45，数码管显示）
、概述
多功能电力表是一种具有测量、显示、数字通讯和输入、输出等的多功能仪表。能对*中的电流、电压、功率、电能、频率、功率因数等多个电参数进行测量。带电能脉冲输出和485通信。大屏幕液晶显示。有多种扩展功能可供选择：4路开关量输入；4路开关量输出 ；4路变送量输出。
多功能电力表具有很高的性能价格比，能替代传统的多个测量仪表，方便现场布线，*系统的*性。Modbus通讯规约，方便计算机编程设置或读取数据。广泛应用于各种配电、计量和各种电量采集、传输系统中。
二、技术参数：
|
性能 |
参数 |
||
|
输 入 测 量 显 示 |
接线方式 |
三相三线、三相四线 |
|
|
电 压 |
额定值 |
AC100V、400V |
|
|
过负荷 |
测量：1.2 倍 瞬时：2 倍/10s |
||
|
功 耗 |
<1VA （每相） |
||
|
阻 * |
>300kΩ |
||
|
精 度 |
精度等级0.5 |
||
|
电 流 |
额定值 |
AC1A、5A |
|
|
过负荷 |
持续：1.2 倍 瞬时：10 倍/10s |
||
|
功 耗 |
<0.4VA （每相） |
||
|
阻 * |
<20mΩ |
||
|
精 度 |
RMS 测量，精度等级0.5 |
||
|
频 率 |
40～60Hz，精度0.1Hz |
||
|
功 率 |
有功、无功、视在功率，精度0.5% |
||
|
显 示 |
可编程设置、切换LCD 显示 |
||
|
电能 |
四象限计量， |
有功精度0.5%，无功精度1% |
|
|
电源 |
工作范围 |
AC、DC 80V～270V |
|
|
输出 可 编程 |
功 耗 |
≤5VA |
|
|
数字接口 |
RS-485、MODBUS-RTU 协议 |
||
|
脉冲输出 |
1或2 路电能脉冲输出 |
||
|
模拟量输出 |
4 路模拟量变送输出，4～20mA/ |
||
|
环境 |
工作环境 |
－10～55℃ |
|
|
储存环境 |
－20～75℃ |
||
|
* |
耐 压 |
输入和电源>2kV，输入和输出>2kV，电源和输出>1kV |
|
|
* 缘 |
输入、输出、电源对机壳>5M |
||
