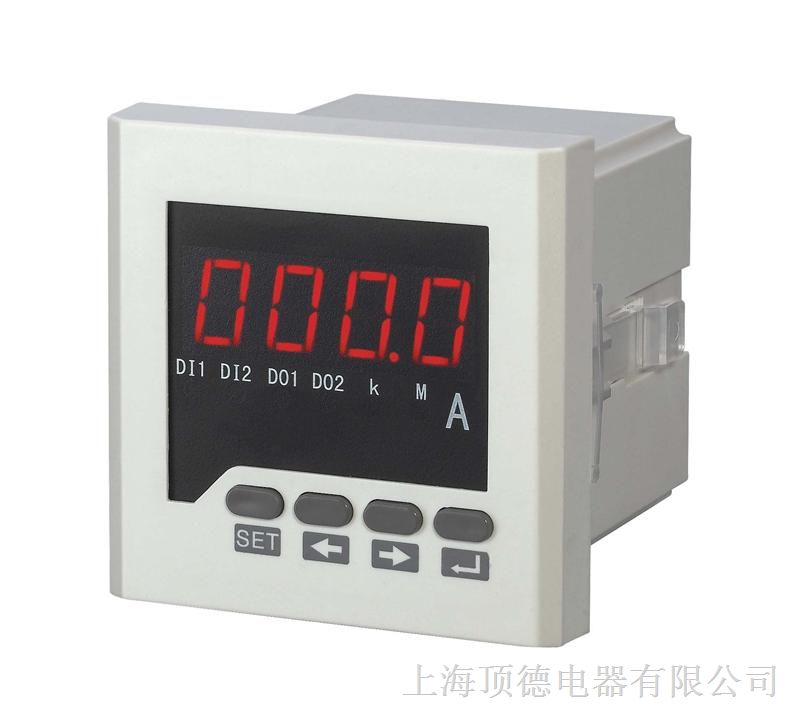

GR80A三相电力数显仪表（开孔92*92，数码管显示）

三相电压表GR80A-V
三相电流表GR80A-I

三、功能介绍

1、电量测量

◆ 电    流：Ia、Ib、Ic

2、报警功能（选件）

◆ 具有上下限报警功能，继电器触点无源输出。

4、测量方式

◆ *变比：1～2000.0

5、显示

◆ LED/红色，3排，每排5个阿位伯数字字母

6、通讯接口

◆ 一个通讯端口：RS485或RS232

◆ MODBUS通讯规约（RTU模式）

◆ 波特率：1.2k/2.4k/4.8k/9.6k/19.2k

◆ 地址：1～254

四、技术指标

1、 精度指标

0.5级

2、输入量程

电流：1A或5A

3、负载

<0.4VA/相

4、过载

1.2倍额定连续      10倍额定10秒

5、*缘强度

IEC 688 / IEC  255-3 ( 1989 ）

2kV AC rms 1 分钟，输入/外壳/电源之间

6、电磁兼容试验

静电放电*扰度试验：IEC-61000-4-2  4级

电快速瞬变脉冲群*扰度试验：IEC61000-4-4  3级

浪涌(冲击)*扰度试验：IEC61000-4-5  4级

电压暂降、短时中断和电压变化*扰度试验：IEC61000-4-11

7、工作条件

温度：-20℃～+60℃

湿度：RH 20%～95%（无凝露）

8、贮藏条件

温度：-25℃～+70℃

湿度：RH 20%～95%

9、工作电源

AC 80-260V, 40-70Hz, DC 80-330V

DC 20-60V (可选)

*大功耗 6W

10、外形尺寸

长×宽×高=96mm×96mm×87mm

11、安装开孔尺寸

长×宽=91+1mm×91+1mm

五、操作说明

1、盘面

2、键盘及显示指示说明

1）键盘按键:

UP键：察看上一画面显示，设置时选同级菜单上一选项或键入数值时数值递增DOWN键：察看下一画面显示，设置时选同级菜单下一选项或键入数值时数值递减。

回退键，回退到上一层菜单，并且保存设置。

前进键，激活菜单进行编辑，设置时控制光标移到下一字*或者菜单中下一层选项。

2）指示灯:

“k”:千单位，真实数值为显示值的一*。

 “AH”:上限报警指示;“AL”: 下限报警指示;。

3、显示操作说明仪表正常上电后，经过初始化、自检通过后，进入电量测试画面。电量测量值画面可用手动或自动切换。手动切换时，每按一下     或     键切换画面；自动切换时，按手动换页的画面顺序每隔6S切换画面。

4. 设置操作说明

在进行设置操作之前*须*入编程模式。在进入编程模式时*须进行口令设置，只有口令设置正确才能进入选择编程模式。在进入编程模式后，可以对仪表的各种运行参数进行修改设置。在进入编程模式后，若未能对仪表进行设置操作，则仪表等待10分钟后，自动停止对仪表进行设置操作。

4.1 编程模式

改设置。4.2 显示字*说

字*	说明	字*	说明
PSd	*
Conn	通讯	SEt	设置
Add	仪表地址	dAtA	数据格式
In	输入	n.8.1	数据位8，停止为1，无校验位
n.3.3	三相三线	E.8.1	数据位8，停止为1，偶校验
n.3.4	三相四线	o.8.1	数据位8，停止为1，奇校验
n.1	单相网络	bud	波特率
Pt	PT变比	Ct	*变比

4.3 编程菜单流程

编程菜单操作    进入下回上并保存设置，
