【大鹏电子光耦参数】

主要参数：

　　光电耦合器

　　电流传输比：50%（*小值）

　　高隔离电压：5000V（*值）

　　*合UL标准

　　*限参数

　　正向电流：50mA

　　峰值正向电流：1A

　　反向电压：6V

　　功耗：70mW

　　集电*发射*电压：35V

　　发射*集电*电压：6V

　　集电*电流：50mA

　　集电*功耗：150mW

　　总功耗：200mW

　　工作温度：－30℃ ～+100℃

　　集电*发射*饱和电压：0.1V（典型值）

　　截止频率：80kHz

　　电流传输比：50%～600%

封装：DIP-4

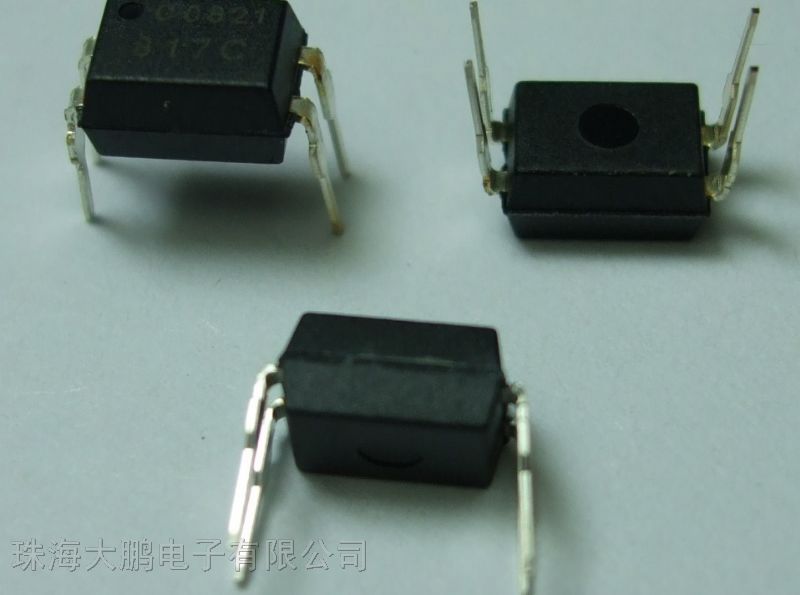

四脚型光电耦合器ＰＣ８１７引脚判别方法。
       在光电耦合器内部，包含一只发光二*管和一只光敏三*管。
       １． 判断发光二*管的管脚。 用ＭＦ３０万用表Ｒ×１ｋΩ挡，对四只管脚中任意两脚进行正反向测量，如果有表针指数为*大，但表笔互换后有３０ｋΩ左右的电阻值，此时黑表笔所接的管脚即为发光二*管的正*，红表笔所接的管脚为发光二*管的负*。
       ２． 判断光敏三*管的集电*与发射*。 光电耦合器中的光敏三*管通常为ＮＰＮ型，它与普通的ＮＰＮ型硅三*管有许多相似的地方。用万用表Ｒ×１０ｋΩ挡，对ＰＣ８１７剩余的两脚进行测量。如果有电阻为*大，而交换表笔后有２５０ｋΩ左右的电阻值，那么此时黑表笔所接的管脚即为光电三*管的发射*，红表笔所接的管脚则为光电三*管的集电*。
    至此，四脚光耦ＰＣ８１７的管脚排列已*确定，如附图所示。至于多脚型光耦合管的管脚排列，应*先将*发光二*管的管脚判别出来，然后再确定对应的光敏三*管的管脚。
