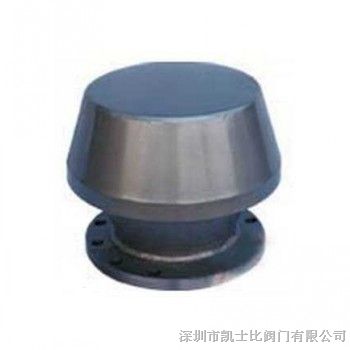

一、GHF-1*火呼吸阀概述：
*火呼吸阀是装于油罐顶部，起减少罐内油品的蒸发损耗与控制罐内压力及*火*作用。
二、GHF-1*火呼吸阀操作压力：
正压：+180mm水柱 负压：-30mm水柱
三、GHF-1*火呼吸阀安装方法：
将油罐顶呼吸阀①(如图示，下同)取下，然后将挡板②折叠从接合管③送入罐④内展平，而后将固定板盘置于接合管法兰的中心位置，把静电接地线⑤垫圈压在呼吸阀连接螺栓下方，然后将呼吸阀重新安装好即可。
1、呼吸阀挡板*装于呼吸阀与油罐的接合管下方，以 减少大呼吸过程中油气外溢的损失。
2、订货时请指明名称、规格、图号。罐顶接合管实际 高度n.
四、GHF-1*火呼吸阀连接尺寸：
|
规格（DN） |
图号 |
重量（㎏/台） |
安装尺寸（毫米） |
||
|
A |
B |
||||
|
80 |
Fcl-80-00 |
≈2 |
Φ198 |
n+常数 |
|
|
100 |
Fcl-100-00 |
≈3 |
Φ228 |
n+常数 |
|
|
150 |
Fcl-150-00 |
≈5 |
Φ318 |
n+常数 |
|
|
200 |
Fcl-200-00 |
≈8 |
Φ438 |
n+常数 |
|
|
250 |
Fcl-250-00 |
≈11 |
Φ546 |
n+常数 |
|
