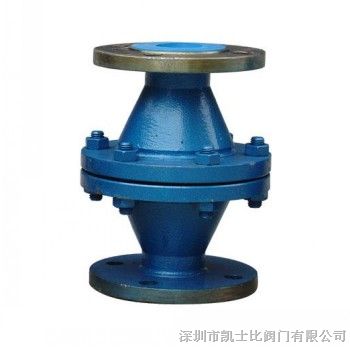

一、GZW-1阻火器产品介绍
GZW-1型管道阻火器是新型可燃气体管道阻火器，属更新换代的新产品。
该阻火器经中国科学技术大学与*部天津消*科学研究所联合测试，其性能**合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。壳体采用不锈钢，碳钢等多种材料，可满足各种不同工艺管道的需要。
二、GZW-1阻火器性能及特点：
该阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次*阻火。
易检修，安装方便。耐烧性能合格，耐烧试〖〗验1小时无回火现象。
阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。壳体水压试验合格。
三、GZW-1阻火器适用范围：
该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。
四、GZW-1阻火器型号标记：
五、GZW-1阻火器*部件材料：
|
阀体材料 |
碳钢WCB、不锈钢304、316、 |
|
阻火芯件材料 |
不锈钢*爆阻火波纹板 |
|
密封件材料 |
耐油石棉橡胶、四氟PTFE |
|
环境温度 ℃ |
≤480 |
|
公称压力（MPa） |
0.6~5.0 |
|
*爆级别 |
BS5501:ⅡA、ⅡB、ⅡC |
六、GZW-1阻火器国标法兰连接外形尺寸： GB、*
|
|
安装尺寸（mm） |
||||
|
D |
K |
L |
H |
N-d |
|
|
DN20 |
105 |
75 |
130 |
160 |
4×14 |
|
DN25 |
115 |
85 |
135 |
160 |
4×14 |
|
DN32 |
135 |
100 |
155 |
180 |
4×18 |
|
DN40 |
145 |
110 |
170 |
200 |
4×18 |
|
DN50 |
160 |
125 |
195 |
220 |
4×18 |
|
DN65 |
180 |
145 |
220 |
220 |
4×18 |
|
DN80 |
195 |
160 |
250 |
250 |
8×18 |
|
DN100 |
215 |
180 |
295 |
260 |
8×18 |
|
DN125 |
245 |
210 |
360 |
300 |
8×18 |
|
DN150 |
280 |
240 |
430 |
360 |
8×22 |
|
DN200 |
335 |
295 |
520 |
420 |
12×22 |
七、GZW-1阻火器美标法兰连接外形尺寸：ANSI、API、ASME 可供JIS标准
|
规格 |
安装尺寸（mm） |
||||
|
D |
K |
DL |
H |
N-d |
|
|
3/4" |
98 |
70 |
130 |
160 |
4×15 |
|
1 |
108 |
79.5 |
135 |
160 |
4×15 |
|
1-1/4" |
117 |
89 |
155 |
180 |
4×15 |
|
1-1/2" |
127 |
98.5 |
170 |
200 |
4×15 |
|
2" |
152 |
120.5 |
195 |
220 |
4×19 |
|
2-1/2" |
178 |
139.5 |
220 |
220 |
4×19 |
|
3" |
190 |
152.5 |
250 |
250 |
4×19 |
|
4" |
229 |
190.5 |
295 |
260 |
8×19 |
|
5" |
254 |
216 |
360 |
300 |
8×22 |
|
6" |
279 |
241.5 |
430 |
360 |
8×22 |
|
8" |
343 |
298.5 |
520 |
420 |
8×22 |
