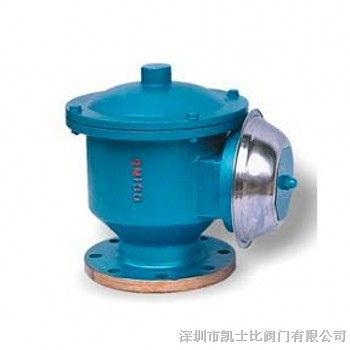

一、ZFQ-1呼吸阀性能及特点：
ZFQ-1新型全天候呼吸阀壳体选用铸铁、铸钢和铝合金，耐腐蚀性好；
阀盘采用四氟材料，耐低温，*冻性能好；
结构简单，易检修，*方便；
新型全天候呼吸阀性能**合石油工业部标准 SY7511-87 规定。
二、ZFQ-1呼吸阀适用范围：
ZFQ-1新型全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。
可与新型波纹阻火器配套使用。
三、ZFQ-1呼吸阀使用说明：
ZFQ-1呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内*须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
四、ZFQ-1呼吸阀维护与保养：
为了呼吸阀使用*，在使用前先检查导杆和阀盘是否灵活。
此阀要定期（ 6 个月内）检查通气口正、负阀盘是否灵活，阀盘接触面有*坏，如有损坏应立即检修。 检修完毕后，*正常可重新使用。
五、ZFQ-1呼吸阀主要技术参数
|
A级正压 |
355Pa (36毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
|
B级正压 |
980Pa (100毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
|
C级正压 |
1765Pa (180毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
六、ZFQ-1呼吸阀*部件材料
|
阀体材料 |
碳钢WCB、不锈钢304、316、铝合金 |
|
正压阀盘材料 |
不锈钢304、316、铝合金 |
|
负压阀盘材料 |
不锈钢304、316、四氟PTFE |
|
环境温度 ℃ |
-30~60 |
七、ZFQ-1呼吸阀国标法兰连接外形尺寸： GB、*
|
规格 |
安装尺寸（毫米） |
||||
|
D1 |
D |
D3 |
H |
M-h |
|
|
DN25 |
70 |
100 |
115 |
180 |
4×10 |
|
DN50 |
110 |
140 |
160 |
255 |
4×12 |
|
DN80 |
150 |
185 |
213 |
260 |
4×16 |
|
DN100 |
170 |
205 |
265 |
290 |
4×16 |
|
DN150 |
225 |
260 |
305 |
330 |
8×16 |
|
DN200 |
280 |
315 |
355 |
350 |
8×16 |
|
DN250 |
335 |
370 |
420 |
400 |
12×16 |
八、ZFQ-1呼吸阀美标法兰连接外形尺寸：ANSI、API、ASME 可供JIS标准
|
规格 |
安装尺寸（mm） |
||||
|
D1 |
D |
D3 |
H |
M-h |
|
|
1" |
79.5 |
108 |
115 |
180 |
4×15 |
|
2" |
120.5 |
152 |
160 |
255 |
4×19 |
|
3" |
152.5 |
190 |
213 |
260 |
4×19 |
|
4" |
190.5 |
229 |
265 |
290 |
8×19 |
|
6" |
241.5 |
254 |
305 |
330 |
8×22 |
|
8" |
298.5 |
343 |
355 |
350 |
8×22 |
|
10" |
362 |
406 |
420 |
400 |
12×25 |
