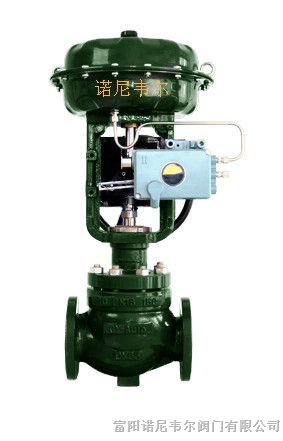

不平衡多阀笼多级降压薄膜调节阀是一种*的调节阀， 坚固的阀芯导向和套筒可*液体发生阀蒸和空化。结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。薄膜调节阀的泄漏量*合ANSI B16.104标准。产品*合GB/T4213-92。富阳诺尼韦尔阀门有限公司成立于1987年系工业自动化流体过程控制阀*制造企业,*制造*气动控制阀,智能电气动调节阀,气动笼式调节阀,减压稳压调节阀,调节球阀,不平衡多阀笼多级降压控制阀,气动薄膜调节阀,气动薄膜自控阀,高压控制阀,微压控制阀,气动开关球阀,气动快速切断阀,智能调节阀,*控制阀。
|
阀体
阀体型式：薄膜调节阀
公称通径：20、25mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000 等焊接连接，嵌接焊SW
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃
注：薄膜调节阀工作温度不准*过各种材料的允许范围
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
薄膜调节阀阀内组件
阀芯型式：单座套筒式柱塞型阀芯
流量特性：等百分比特性（%）和线性特性（L）
套筒形式：分离式套筒
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
电动执行机构
型 式：DKZ系列电动执行机构；361L系列电子式电动执行机构；RS系列电动执行机构；PSL系列电子式电动执行机构
输入信号：DKZ执行机构：Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻 250Ω)
361L执行机构：4～20mA·DC或1～5V(输入电阻250Ω)
RS执行机构：0～10mA·DC、4～20mA·DC
PSL执行机构：4～20mA·DC
电源电压：DKZ执行机构：220V，50Hz
361L执行机构：220V，50/60Hz
RS执行机构：单相控制220V·AC±5%；三相控制380V±5%
PSL执行机构：单相控制220V，50Hz
手动机构：DKZ执行机构：手轮；361L执行机构：离合式；RS执行机构：手轮；PSL执行机构：手轮
环境温度：－20～＋60℃
作用型式：电关式或电开式
薄膜调节阀性能
泄漏量：金属阀座：小于阀额定容量的0.01%，*合ANSI B16.104-1976IV级
软阀座：小于阀额定容量的10-7, *合ANSI B16.104-1976IV级
回差：配DKZ执行机构为1.5%；配361L执行机构为2%；配RS执行机构为1%；配PSL执行机构为1%
基本误差：配DKZ执行机构为±2.5%；配361L执行机构为±2%；配RS执行机构为±1%；配PSL执行机构为±1%
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
Cv值和行程
|
额定Cv值
|
0.01
|
0.04
|
0.1
|
0.16
|
0.25
|
0.4
|
0.63
|
1.0
|
1.6
|
2.5
|
4.0
|
|
流量特性
|
金属阀座
|
等百分比(%)
|
-
|
-
|
-
|
-
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
线性(L)
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
额定行程(mm)
|
14.3
|
|
公称通径
|
20、25
|
注：*号○表示阀的规格范围。
法兰距mm
|
公称通径
|
A
|
|
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6
|
JIS 16K RF
|
ANSI 300RF JIS 20K RF JIS 30K RF PN4.0
|
ANSI 600RF JIS 40K RF PN6.4
|
ANSI 150 RJ
|
ANSI 300 RJ
|
ANSI 600 RJ
|
JIS 20K 沟槽型嵌入型
|
JIS 30K沟槽型嵌入型
|
ANSI 300 LG
|
ANSI 600 SW、BW
|
|
20
|
184
|
190
|
194
|
206
|
-
|
206
|
206
|
198
|
208
|
203
|
206
|
|
25
|
184
|
193
|
197
|
210
|
197
|
210
|
210
|
198
|
212
|
206
|
210
|
注：法兰距*合IEC534-3标准。
|
产品关键词；薄膜调节阀，薄膜自控阀
