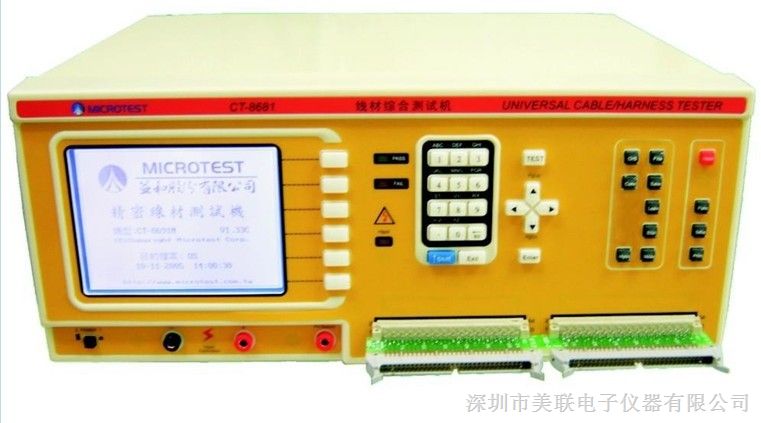

CT-8681HA精密线材测试机产品特点:

系统提供中文操作介面

开机自我诊断，自我校正

系统可自动扫描自动找点

系统提供先进的瞬间断短路/导通测试

可作线材单边测试/绝缘测试

AC500V/DC700V测试电压

系统采用先进的内四线式量测法

可测256测试点

提供320×240解析度图形液晶显示

线性与安规测试一应俱全

完全可程式连续测试

提供多种介面，可作各种不同之应用

系统提供统计与电脑连线列印功能

CT-8681HA精密线材测试机技术参数:

项目 符号 测试范围

导通 COND       0.01Ω－50.0Ω

绝缘电阻   I.S     1MΩ－500MΩ

高压(漏电流)     IL      0.1mA－5mA

断/短路      O/S   2KΩ－50ＫΩ

单边测试

瞬间导通测试

断短路端点判断

进阶功能   可程式化连续测试

自我找点

自我诊断

自我校正归零

基本准确度        ±1%

测试扫描模式    自动/手动扫描可切换

量测速度   0.1Sec基本值

量测频率与讯号/电压          100～100KHz,1Vac

低电压量测讯号         5Vdc,50mA Max

准确度±0.5%

高压绝缘测试    200～1000Vdc，100～500Vac

50V Resolution

准确度±0.5%

显示/声音装置   320×240解析图形液晶显示

6位数数位显示

Pass/Fail LED红线指示灯/画面显示/声音

量测接点   128量测接点

可选择256接点

高压校正正负端输出

自动找点端子

控制面板   系统/快速/编辑/功能/按键群组

界面 RS-232通信连接埠

印表机埠

远端控制埠

记忆装置   内建512KB SRAM

内建备份电池

电源供应   115/230Vac可切换式电压输入±10%

60/50Hz

配件 自动找点探针

远端控制线(选购)

RS-232通讯线(选购)

治具排线

电源线

使用手册

温湿度       摄氏15℃～35℃

相对湿度≤75%RH

尺寸(宽×高×深)       425×190×350mm

重量 约14Kg(不含配件)

线材规格要求    1μF

CT-8681A  DC7000V

CT-8681HA        DC700V/AC500V

/C2    选择256测试点
