流/交流均可运行

含内置测高仪、深度传感器、姿态传感器

兼容SonarWIZ[*]及GeoDAS[OIC]

应用

能对海洋、河、湖泊、大坝进行快速的声学调查

搜索及寻回

港口及港口*

 地址灾害调查







S-150P频率(用户可选)

400、 900、1250 kHz单频

400/900、400/1250 kHz双频



拖鱼

 Sonar Beam S-150A型拖鱼

 不锈钢【SUS304】

重量（空气中/水中）：16 kg/10.5 kg

工作频率：400 kHz、900 kHz、1250 kHz、400/900 kHZ、400/1250 kHz

辐射传感器

400 kHZ：0.3°水平；  40°垂直

900 kHZ：0.3°水平；  40°垂直

1250 kHz：0.3°水平；  30°垂直

传感器俯角：向下10°、20°、30°

传输脉冲

400 kHZ ：； 900 kHZ ： ；  1250 kHz：

扫描宽度【*大】

400 kHZ：300 m； 900 kHZ ；100 m ；1250 kHz；60 m

测高仪：200 kHz, 20°

姿态传感器：标题，间距，卷

深度传感器：±0.5%全尺寸

牵引速度：1-8 knots

*大深度：300 m



【*回收系统】

 *别针：达200 kg的剪切强度



【运输箱】

水密硬箱

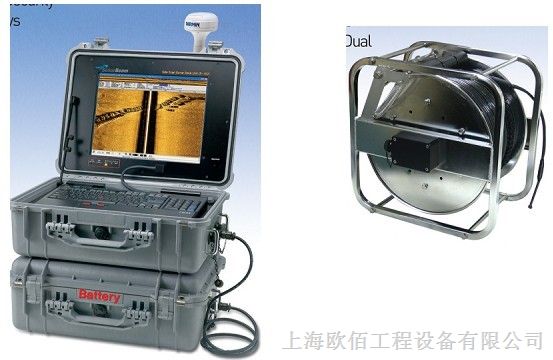

甲板控制单元

Sonar Beam S-150便携式电脑系统

尺寸：490x380x185 mm

重量：13 kg

显示器：高亮度彩色液晶15″

 U*, LAN接口

电压：24 V, 100 W*大

电池包：24 V DC， 26 Ah, 配有交流电源充电器



【定位追踪】

GPS/DGPS导航



软件

操作系统: Windows XP Professional, Vista

 S-150A 拖鱼与声纳rWIZ[*I]及GeoDAS[OIC]兼容



【操作软件】

图像过滤

目标标识

 传感器保护功能

规划调查路线



【后处理软件】

图像保存功能

 目标测量功能

 拼接（KML 支持）

 部分图像放大

海拔线校正功能





【后处理软件】【可选项】

 马赛克数据覆盖

调查区域绘图功能

海图覆盖控制

 支持Geo TIFF

C-Map图标

 Google earth KML输出



拖绳&绞车

 Kevlar*聚氨酯护层电缆



【聚氨酯线缆】

 用户可选长度可达300 m

脐终端

带滑环的便携式线缆绞车

 Kevlar double eye电缆夹



【绞车】

 尺寸：400x460x460 mm

 重量：17 kg

 材料：不锈钢

 滑环
