东莞供应PWM降压充电集成电路稳压降压 ic CN3722 SOP-16

类型：
稳压IC
型号/规格：
CN3722
批号：
11+
用途：
太阳能
品牌/商标：
CN
封装：
TSSOP16

发布询价信息

普通会员

企业名：东莞市润之电子有限公司

类型：生产企业

电话：

手机：13717173764

联系人：刘银

地址：广东东莞中国广东东莞市长安镇上沙社区

产品分类

电源IC(2)
∟ 稳压IC(2)
二极管(8)
∟ 整流二极管(1)∟ 肖特基二极管(1)∟ 其他二极管(1)
三极管(13)
∟ 开关三极管(1)∟ 低噪声三极管(4)∟ 高反压三极管(1)∟ 其他三极管(1)
场效应管MOSFET(2)
∟ MOSFET(2)
电容器(10)
∟ 铝电解电容(1)∟ 瓷片(瓷介)电容(3)∟ 其他电容(6)
电阻器(24)
∟ 贴片/片式电阻(2)∟ 碳膜电阻(13)∟ 线绕电阻(1)∟ 其他电阻(7)
电感器(1)
∟ 其他电感器(1)
石英晶体器件(5)
∟ 贴片晶振(2)∟ 晶振(普通)(3)
连接器/接插件(2)
∟ 其他连接器(1)
开关(1)
∟ 拨动/滑动开关(1)
光电子/光纤/激光(1)
电子材料(1)
∟ 电子五金配件(1)

新品上架

商品信息

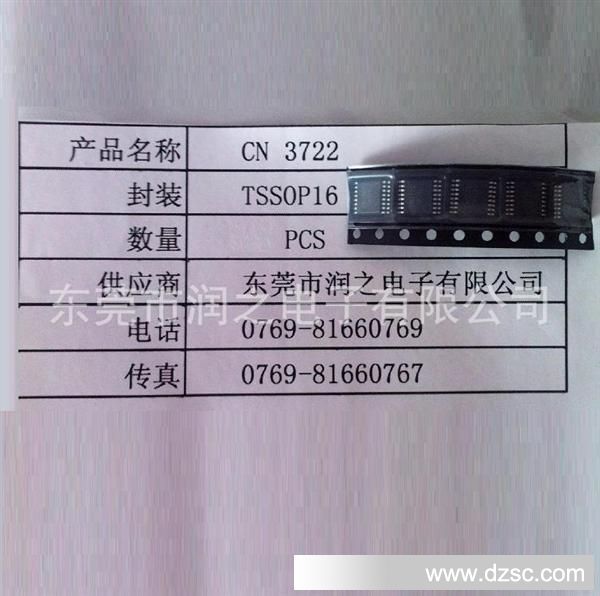

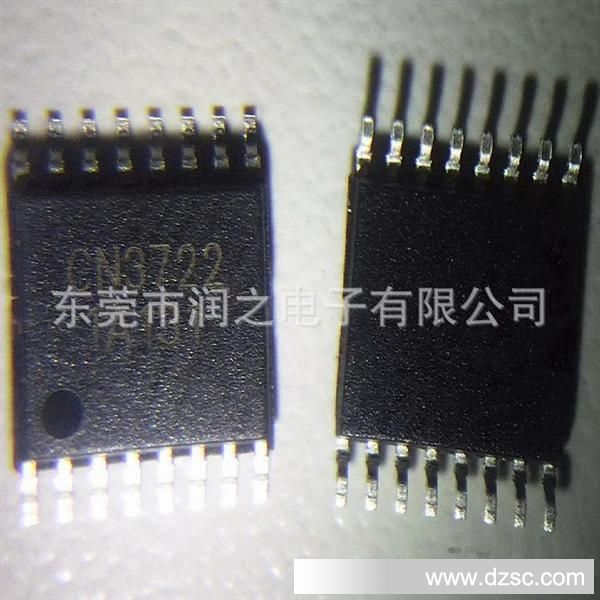

PWM降压模式充电管理集成电路:CN3722 TSSOP-16

产品图片

产品信息

CN3722是一款可使用太阳能电池供电的PWM降压模式充电管理集成电路，具有太阳能电池功率点跟踪功能。CN3722非常适合对单节或多节锂电池或磷酸铁锂电池的充电管理，具有封装外形小，外围元器件少和使用简单等优点。

CN3722具有恒流和恒压充电模式，非常适合锂电池或磷酸铁锂电池的充电。在恒压充电模式，恒压充电电压由外部电阻分压网络设置；在恒流充电模式，充电电流通过一个外部电阻设置。对于深度放电的电池，当电池电压低于所设置的恒压充电电压的66.7%时，CN3722用所设置的恒流充电电流的15%对电池进行涓流充电。在恒压充电阶段，充电电流逐渐减小，充电过程持续直到充电电流减小到零，这样即使太阳能电池输出很小的功率，也能对电池充电；因为此时电池连接端BAT管脚电压保持不变，所以

不会对电池过充电。当输入电源掉电或者输入电压低于电池电压时，CN3722自动进入低功耗的睡眠模式。其它功能包括输入低电压锁存，电池温度监测，电池端过压保护和充电状态指示等。
CN3722采用16管脚TSSOP封装。

产品应用说明

应用：
　　利用太阳能电池充电
　　笔记本电脑
　　备用电池应用
　　便携式工业和医疗仪器
　　独立电池充电器
特点：
　　宽输入电压范围：7.5V 到 28V 太阳能电池功率点跟踪对单节或多节锂电池或磷酸铁锂电池进行完整的充电管理恒压充电电压由外部电阻分压网络设置充电电流达5A
PWM开关频率：300kHz 恒流充电电流由外部电阻设置
　　对深度放电的电池进行涓流充电电池温度监测功能
　　充电状态指示软启动功能
　　电池端过压保护工作环境温度：−40℃到＋85℃
　　采用16管脚TSSOP 封装产品无铅，无卤素元素，满足RoHS。
