孔壁检测招标 矿用井下电视

孔壁检测招标 矿用井下电视简介

CXK6矿用本安型钻孔成像仪*打造，与众不同。煤矿孔壁检测 矿用井下电视摒弃现有的视频采集卡、控制器、笔记本电脑与探头组合的系统结构模式和剖面图人工编辑模式，而采用*的DSP图像采集与处理技术，系统高度集成，探头全景摄像，剖面实时自动提取，图像清晰*，深度自动准确校准，可对*的观测孔*、全柱面观测成像（垂直孔 \ 水平孔 \ 斜孔 \ 俯、仰角孔），是国内**的一套孔内光学成像系统。

1.1 孔壁检测招标 矿用井下电视用途

 CXK6矿用本安型钻孔成像仪是在JL-IDOI（A）智能钻孔电视成像仪的基础上，根据煤矿井下的地质条件和工作环境*改进设计的钻孔全景成像设备，可用于观测：

1）  矿体矿脉厚度、倾向和倾角；

2）  地层岩性和岩体结构构造等；

3）  观测和定量分析煤层等矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度等；

4）  断层裂隙产状及发育情况；

5）  含水断层、溶沟溶洞、岩层水流向等。

煤矿顶板地质构造、煤层赋存、工作面前方断层构造、上覆岩层导水裂隙带等的探测。

本设备不*能实时直观地观测到钻孔内的各种结构构造，而且能将整个钻孔进行成像并展开成平面图和三维柱状图，可以生动直观地再现孔内结构体并进行定量分析。可以*探测煤层产状、厚度等赋存情况，指导合理科学地组织生产；通过对同一钻孔的周期性对比观测成像，可以*煤层巷道围岩节理、断层和裂隙等发育变形情况，预测巷道顶板离层垮冒、巷道失稳等地下灾害的发展趋势，为采取科学*的*处理措施提供参考，降低开采风险和生产成本；可以对巷道的支护设计、围岩注浆*及巷道*等的*性进行评估并提供真实*的技术数据，*煤矿井下生产的*性。

1.2
孔壁检测招标矿用井下电视系统组成

CXK6矿用本安型钻孔成像仪系统CXK6-Z矿用本安型钻孔成像仪主机、CXK-12T矿用本安型钻孔成像仪探头、CXK-5S矿用本安型钻孔成像仪深度计数器等主要部件，以及视频传输电缆、信号电缆和推杆等附件，井下设备均为本质*型设计，并通过了行业相应机构的*爆性能检测。

1.4孔壁检测招标矿用井下电视技术特性

2

（1）
电源

a) 由2组镍氢可充电电池组供电，标称电压：Ua=DC6V，Ub=DC12V；Uia=7.5V，Uib=15V；

b) 工作电流：Ia≤500mA，Ib≤500mA。

（2）
能够测量电缆长度

a) 测量范围：0～100m

b) 测量误差：≤2.5%(F.S.)。

（3）
辅助光源照度：不小于30Lux（距镜头3cm处）

（4）
图像质量（在环境照度10Lux下）

a) 水平清晰度：不小于450电视线（测试卡距镜头3cm处）；

b) 灰度鉴别等级：不小于7级（测试卡距镜头3cm处）。

（5）
设备输出信号 （在环境照度200±50Lux下）

a) 探头的输出信号：1路PAL制正*性彩色视频信号。信号标称峰值1V（75Ω不平衡负载），视频信号0.7±0.2V，同步信号0.3±0.1V；

b) 深度编码器的输出信号：2路电平型脉冲信号输出，输出高电平时应不小于3V（输出电流为2mA）,输出低电平时不大于0.5V；占空比50%±10%；相位差90°±45°,脉冲信号范围0～43200。

（6）
供电距离、传输距离

a) 主机到深度编码器的供电距离3m，深度编码器到主机的信号传输距离3m；

b) 主机到探头的供电距离20m，探头到主机的信号传输距离20m。

（7）
功能

a)主机能够接收深度计数器输出信号，计算并显示电缆长度。

b)主机能够接收视频信号，在显示屏上显示，通过按钮实现图像采集，将图像展开并匹配拼接成平面图，并可以显示、存贮和回放平面图。

c)主机在地面上具有和计算机进行U*通讯功能。

（8）
*爆型式：矿用本质*型，*爆标志“Exib
I”

（9）
*护等级：IP54

1.
孔壁检测招标矿用井下电视尺寸、重量

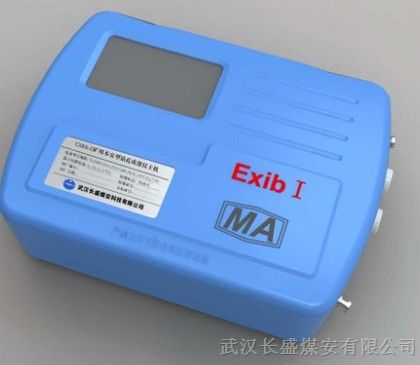

4.1 CXK6-Z矿用本安型钻孔成像仪主机

（1）外型尺寸：长×宽×高=288×223×95 (mm)

（2）整机重量：3.0㎏

4.2 CXK-12T矿用本安型钻孔成像仪探头

（1）外型尺寸：直径×高：φ30×303 (mm)

（2）整机重量：约1㎏

4.3 CXK-5S 矿用本安型钻孔成像仪深度计数器

（1）外型尺寸(见附录C产品外形尺寸图)：长×宽×高=160×164×174(mm)

（2）整机重量：约2.5㎏
