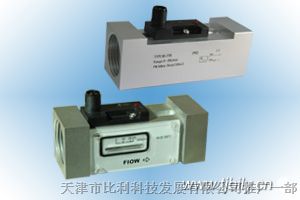

BL-FRE活塞式流量开关
应用领域：
主要适用于小口径管道的气体和液体的流量控制，不可用于高温介质。
一、概述
流量开关壳体内部的流体通道上装有一个内部装有磁铁的活塞。当活塞被液流所引起的压力差推动时，磁性活塞便会带动设备内部的密封磁性进行开关动作。活塞的直径决定了启动流量。当液流减少时，不锈钢弹簧会推动活塞复位。簧片开关被开动后，可远传报警或指示。用于液体或气体介质。坚固的塑料，铝或不锈钢外壳可选。
二、产品特点
极小的压力损失。
良好的重复性,抗污能力。
机械部分与电子部分完全隔离，适用于小流量经济型。
设定精度更加，带有开关设定刻度，用户无须在现场设定。
LED显示开关状态,双开关量输出可供选择。
三、适用场合
气液两用型，工业自动化/机械设备/空气压缩工业/制冷及空调。
四、技术参数
1、基本参数
|
度 |
±5%总量程 |
|
迟滞 |
视开关点而定，0.6L/Min |
|
开关设定刻度 |
介质为水,温度20℃,水平安装状态进行标定的。安装位置,介质和温度变化会对开关值略有影响 |
|
LED显示 |
直流供电LED显示开关状态，交流无LED显示。 |
|
接线方式 |
M12 接插件 |
|
输出 |
干簧开关 , 容量 24VDC / 250VAC ,100mA |
|
耐压 |
10bar(塑料）50bar(铝型) 100bar（不锈钢） |
|
平均压力损失 |
0.3bar(在25L/min) |
|
介质温度 |
90℃ |
|
防护等级 |
IP65 |
2、流量范围
|
设定范围 |
仪表口径 |
压力 |
流量 |
可调范围 |
|
bar |
L/min(水) |
L/min(水) |
||
|
1 |
8 |
50 |
40 |
0.6(0.1)..8(7) |
|
10 |
50 |
40 |
0.6(0.1)..8(7) |
|
|
15 |
50 |
40 |
0.6(0.1)..8(7) |
|
|
20 |
50 |
40 |
0.6(0.1)..8(7) |
|
|
25 |
50 |
40 |
0.6(0.1)..8(7) |
|
|
2 |
8 |
50 |
40 |
1(0.5)…15(13) |
|
10 |
50 |
40 |
1(0.5)…15(13) |
|
|
15 |
50 |
40 |
1(0.5)…15(13) |
|
|
20 |
50 |
40 |
1(0.5)…15(13) |
|
|
25 |
50 |
40 |
1(0.5)…15(13) |
|
|
3 |
15 |
50 |
40 |
2(0.8)…25(25) |
|
20 |
50 |
40 |
2(0.8)…25(25) |
|
|
25 |
50 |
40 |
2(0.8)…25(25) |
注:1.以上参数是将开关垂直安装于水平管路（水平安装）,以20℃水为介质测试得出的.
五、仪表选型
|
型号 |
|
|||||||
|
BL-FRE |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
说明 |
|
仪表类型 |
A |
|
|
|
|
|
|
标准型活塞式 |
|
B |
显示型活塞式 |
|||||||
|
仪表口径 |
008 |
DN8 螺纹接口 G1/4 |
||||||
|
010 |
DN10螺纹接口 G3/8 |
|||||||
|
015 |
DN15螺纹接口 G1/2 |
|||||||
|
020 |
DN20螺纹接口 G3/4 |
|||||||
|
025 |
DN25螺纹接口 G1 |
|||||||
|
供电方式 |
D |
直流供电24V±20%DC |
||||||
|
J |
交流供230V±15%AC |
|||||||
|
表体材质 |
S |
塑料外壳 |
||||||
|
L |
阳极氧化铝外壳 |
|||||||
|
X |
不锈钢外壳 |
|||||||
|
设定范围 |
1 |
设定范围：0.6…8L/min |
||||||
|
2 |
设定范围：1…15L/min |
|||||||
|
3 |
设定范围：2…25L/min |
|||||||
|
接线方式 |
M |
M12接插件 |
||||||
|
Z |
直接附线 |
|||||||
|
开关点 |
1 |
1个开关点输出 |
||||||
|
2 |
2个开关点输出 |
|||||||
配件选型
|
Zl04- |
□ |
/□ |
/□ |
/□ |
/□ |
说明 |
|
插线类型 |
ZL |
|
|
|
|
M12四芯附线接插件 |
|
SL |
自接线式M12 附线接插件 |
|||||
|
材质 |
PU |
PUR材质 |
||||
|
引线长度 |
02 |
2米长 |
||||
|
05 |
5米长 |
|||||
|
10 |
10米长 |
|||||
|
插头类型 |
Z |
直型 |
||||
|
W |
弯型 |
|||||
|
（注：继电器型需5芯线输出！） |
||||||
注：
1.订货时请注明介质流向，介质种类，管径及期望设定值。我们可在出厂时帮您完成设定。
2..若是气体介质，请注明压力（表压/绝压),温度及介质种类。
