120V
220（V）
24（V）
5（%）
1（%）
120（W）
小于100

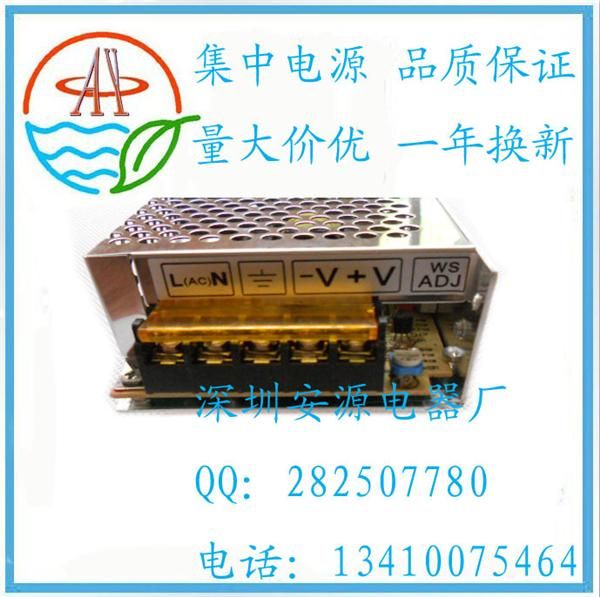

LED电源
单端式
95（%）
1000000
95（%）
企业名：汕头市潮南区司马浦雄兴电器配件厂
类型：生产企业
电话：
联系人：李丽珠
地址：广东深圳中国 广东 深圳市福田区 太平洋市场2楼
∟ LED( PDP、LCD)电源(7)∟ 电源解决方案(5)
技术参数：
性能 | 型 号 | |||||||||
HS-120-3 | HS-120-5 | HS-120-7.5 | HS-120-12 | HS-120-15 | HS-120-24 | HS-120-27 | HS-120-48 | |||
直流输出电压 | 3V | 5V | 7.5V | 12V | 15V | 24V | 27V | 48V | ||
输出电压容差 | &plu*n;2% | &plu*n;2% | &plu*n;1% | &plu*n;1% | &plu*n;1% | &plu*n;1% | &plu*n;1% | &plu*n;1% | ||
额定输出电流 | 20A | 20A | 13.6A | 10A | 8A | 5A | 4.5A | 2.5A | ||
输出电流范围 | 0～20A | 0-20A | 0-13.6A | 0-10A | 0～8A | 0～5A | 0～4.5 A | 0-2.5A | ||
纹波及噪音 | 100mVp-p | 100mVp-p | 100mVp-p | 100mVp-p | 100mVp-p | 100mVp-p | 100mVp-p | 100mVp-p | ||
进线稳定度 | &plu*n;0.5% | &plu*n;0.5% | &plu*n;0.5% | &plu*n;0.3% | &plu*n;0.3% | &plu*n;0.2% | &plu*n;0.2% | &plu*n;0.2% | ||
负载稳定度 | &plu*n;0.5% | &plu*n;0.5% | &plu*n;0.5% | &plu*n;0.3% | &plu*n;0.3% | &plu*n;0.2% | &plu*n;0.2% | &plu*n;0.2% | ||
直流输出功率 | 60W | 100W | 102W | 120W | 120w | 120w | 120W | 120W | ||
效率 | 82% | 85% | 80% | 88% | 88% | 88% | 84% | 88% | ||
直流电压可调范围 | 2.85-3.3v | 4.75-5.5v | 6.75-8.25V | 10.8-13.2V | 13.5-16.5v | 21.6-26.4v | 26-32v | 43.2-52.8V | ||
输入电压范围 | 85～132VAC/180～264VAC由开关选择47-63Hz；255-370VDC | |||||||||
输入电流 | 2.4A/115v 1.2A/230V | |||||||||
冲击电流 | 冷启动电流30A/115V 60A/230V | |||||||||
漏电流 | ＜1mA/240VAC | |||||||||
过载保护 | 105%～150%类型： | 150-200% | 105-150% | |||||||
类型：切断输出 复位：自动恢复 | ||||||||||
过电压保护 | 115%～135% | |||||||||
高温保护 | 105℃ | |||||||||
温度系数 | &plu*n;0.03%/℃（0～50℃） | |||||||||
启动、上升、保持时间 | 200ms,50ms,20ms | |||||||||
*震性 | 10～500Hz,2G 10min,/1周期，时长60分，各轴 | |||||||||
耐压性 | 输入输出间：1.5KvAC输入与外壳；1.5KvAC输出与外壳；0.5KvAC | |||||||||
隔离电阻 | 输入输出间，输入与外壳，输出与外壳：500VDC/100MΩ | |||||||||
工作温度、温度 | -10℃～ 60℃,20%～90%RH | |||||||||
存储温度、温度 | -20℃～ 85℃,10%～95%RH | |||||||||
外形尺寸 | 159×97×38mm | |||||||||
重量 | 0.65Kgs | |||||||||
*标准 | UL1012要求（不申请标记） | |||||||||
EMC标准 | 满足FCC部分 15J条件 等级B | |||||||||
