AC24-380
TR
220
12-17.6
50
1
1
塑封式
*率
热/热过载
JR29-45 (T45)
TE/施耐德
企业名：继电器 乐清市柳市振新电器厂
类型：生产企业
电话：
手机：13373857589
联系人：张爵林
地址：浙江中国 浙江 乐清市 乐清市柳市镇智广工业区

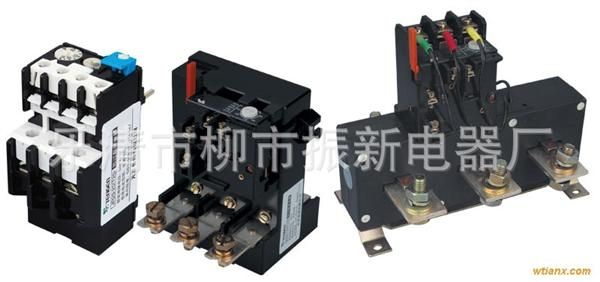

JR29系列热过载继电器适用于交流50Hz或60Hz、额定电压至690V、额定电流至500A的电力线路中。用作三相感应电动机的过载与断相保护，常与CJX8系列交流接触器配合组成电磁起动器。
*合GB14048.4标准。
一些常见的JR29继电器型号有JR29-16,JR29-25,JR29-45,JR29-85
JR29-105,JR29-170,JR29-250,JR29-370
结构特征
JR29-16、JR29-25热继电器为摩擦式脱扣机构带断相保护；JR29-45，85为拉簧式脱扣机构，带断相保护，JR29-105，170为背包式跳跃式机构；JR29-250，370为主回路带互感器的跳跃式机构均带断相保护。
特性
1.主要技术参数(见表1)
型号 | JR29-16 | JR29-25 | JR29-45 | JR29-85 | JR29-105 | JR29-170 | JR29-250 | JR29-370 |
额定电流A | 16 | 25 | 45 | 85 | 105 | 170 | 250 | 370 |
热原件整定电流范围A | 0.11~17.6 | 0.1~32 | 0.28~45 | 6.0~100 | 27~115 | 90~200 | 100~400 | 100~500 |
操作频率 次/h | 15 | |||||||
复位方式 | 手动 | 手动和自动 | ||||||
电寿命 | 5 | |||||||
数量 | 一闭一开 | 一闭一开 | 一闭一开，二闭 | 一闭一开， 二闭 | ||||
2.动作特性(见表2)(20℃时)
