国产*声波探伤仪*,探伤仪探头配件,耦合剂**,数据线,高温探头

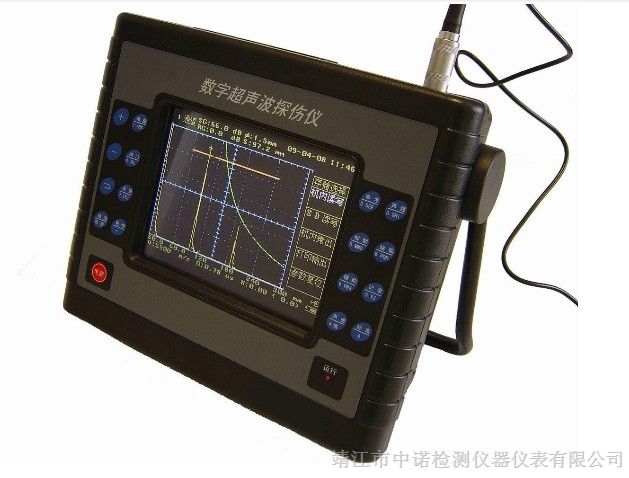

*声波探伤仪ZNT60的详细介绍
*声波探伤仪ZNT60功能特点:
三十个*探伤通道,各通道探伤参数可存储在SD卡上(也可转存至电脑PC机上),不丢数据;中文触摸式键盘,操作过程亦有中文提示。
仪器内存有*4730、GB11345、DL/T820、ASM/API/Other等标准,DAC曲线自动生成,也可根据实际工件(如焊缝、锻件、铸件、管材、板材、车轴、车轮、小径管等)生成自定义探伤工艺,
现场探伤无需携带试块。
内置有大平底、平底孔锻件探伤方法,*G曲线自动生成,自动计算锻件探伤灵敏度,可实时显示缺陷孔径Φ值。
手动、自动校验探测功能两种模式;*找准*高波,可实现探头自动校准(始偏、K值),亦可测试材料声速。
三角声程测量数据和SL值(DAC)、缺陷孔径Φ值(*G)实时显示,声程数据可用毫米和微秒(声波传输飞行时间)显示。
屏幕冻结定量功能,*捕捉波形,包括峰值记忆和包络波形。
报警功能包括进波门、DAC门、*G门定位声光报警,门位、门宽和门高可任意调节;另有一路模拟音频报警信号输出(可接头戴式耳机,用于环境噪声大的场合,也可接驳外置报警装置);
彩色TFT液晶屏显示动态变化颜色的波形,可以在从明亮、阳光直射到*黑暗的环境中高对比度地观察波形。液晶屏快速的响应时间(60Hz刷新率)能够*在快速扫查时回波也显示无遗;
*无漏检之憾。
扩展软件功能:焊缝剖面缺陷定位显示;RF 射频模式下的回波-回波功能。
数据输出包括一个 U* 接口、一个LAN以太网接口、一个SD卡插槽,存储器的容量扩充至10万个波形数据/通道探伤参数(1G SD卡);
体积小(外形尺寸220X185X55 mm),重量轻,带电池*1.6Kg;使用**锂离子充电电池,工作时间达5小时。
*声波探伤仪ZNT60性能指标:
120Mhz采样,60Hz屏幕刷新率,工作频率范围0.1-40MHz,
显示屏:6.5〞高亮度、高分辨率彩色TFT液晶显示屏
增益:120dB(0.1、2、6、步距调节,亦可直接输入增益值)
声程*小显示范围0.1-7.5mm(钢纵波)
探测范围:0.1-8000mm(钢纵波)
声速范围:1m/s~99999m/s(1mm步距调节,亦可直接输入声速值)
动态范围: > 36dB
垂直线性误差: < 3 %
水平线性误差: < 0.1%
噪声电平 < 10%
灵敏度余量: > 56dB(探头2.5P Φ20,试块 200mm Φ2平底孔)
脉冲移位: 0.0~3000mm
探头*: 0.00us~50.00us,分辨率0.01us
扫描分辨率:0.1mm (0~100mm);1mm (100~1000mm);10mm (1000~8000mm)
*声波探伤仪ZNT60标准配置:
主机: 一台(*电池)。
电源: 一套(5000mHA锂离子电池一块,充电器一只)。
探头:直探头2.5P Φ20,一个;斜探头2.5P 13X13 K2,一个)。
探头线:C9-Q9两根。
读卡器:一个;SD卡:一个(容量随机)。
文件资料:说明书一份,合格证一张,保修卡一张,装箱单一份。
技术资料:拷贝在SD卡内,含探伤仪电子文档说明书、探伤数据处理软件、常用探伤标准、*声波探伤常识。
铝合金*仪器箱一只
