一、概述

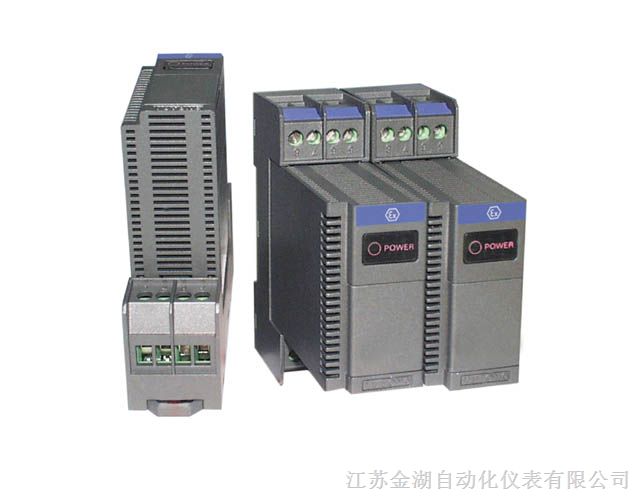

RZG-3100信号隔离器将现场各种设备的直流电流或电压信号经过隔离传送，输出直流电流或电压信号给控制系统或其它单元组合仪表，信号隔离能*消除地回流，解决工业现场干扰及信号转换传输及匹配问题。这是一入二出的直流信号输入隔离器。一路输入，两路通道隔离输出。该隔离器采用*的直流电源供电方式， 供电电源 -输入 - 输出之间隔离。仪表主机与底座为拔插式结构，接线端子布置在底座上，接线采用M3螺丝紧固， 标准的35mmDIN导轨卡式安装。隔离器可以与单元组合仪表及DCS、PLC等系统配合使用。
二、产品特点
?直流电流或电压信号输入。
?隔离输出电流或电压信号。
?一入二出的直流信号隔离器。
?电源-输入－输出1-输出2之间隔离。
?输出信号*点和满度可调整。
?带有工作电源指示灯。
?模块化拔插式结构，可带电拔插。
?标准的35mmDIN导轨卡式安装。
三、技术参数
?供电电源
供电电压范围：20~30VDC
额定供电电压：24V DC
电流消耗：< 45mA（24VDC供电， 20mA输出时）
电源指示：通电时，LED电源指示灯亮
?输  入
输入电流：4～20mA； 其它指定电流
输入电压：1～5V；其它指定电压
输入阻*：电流输入时 24Ω；电压输入时：≥500KΩ
?输  出
两路通道隔离输出
输出电流：4～20mA； 其它指定电流
输出电压：1～5V；其它指定电压
负 载：电流 4~20mA 输出时， ≤350Ω（出厂默认），另有 ≤100Ω， ≤550Ω，≤750Ω，≤1KΩ 可选 ;
电压 1~5V 输出时， ≥10KΩ
输出纹波： < 10mV p-p
?综合通用参数
标准精度：±0.1%
温度漂移：±0.015% / ℃
响应时间： < 10ms
稳定时间： <1s
隔离能力：输入-输出-电源之间 1.5KV,1min ,50Hz
*缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃
储存环境温度： -40～＋80℃
环境湿度范围：5~95%（无冷疑）
外形尺寸：厚25×高80×长80（mm）

整机重量：约 85g
