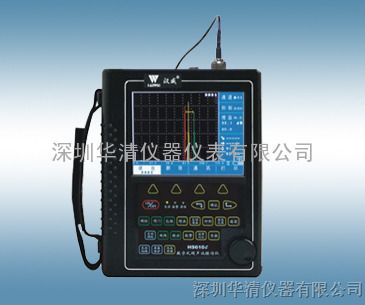

HS610e 型 增强型数字真彩超声波探伤仪

经典机型全国无损检测人员资格培训考核合作专用机

 HS610e超声波探伤仪是一种便携式工业无损探伤仪器，它能够快速、便捷、无损伤、地进行工件内部多种缺陷（裂纹、疏松、气孔、夹杂等）的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、、钻井、轴承、铸造、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业。

HS610e超声波探伤仪性能特点

A HS610e特优点
全数字，真彩显示器，根据环境选择背景色、亮度值自由设定，领潮国内应用技术
数码飞梭旋钮，一键式操作
高性能安保锂电，模块插接式，一机两电两充，引导潮流
B HS610e发射脉冲
脉冲幅度：分级选择，设200V、300V、400V，适用探头范围广
脉冲宽度：(100-300)ns连续调节，匹配不同频率探头
阻抗匹配：51Ω、150Ω、200Ω、400Ω，满足灵敏度及分辨力的不同工作要求
工作方式：单晶探伤，双晶探伤
C HS610e扫描范围
零界面入射～14000mm（钢纵波），按比例调节，连续调节两种模式。
D HS610e放大接收
硬件实时采样：150MHz，波形高度保真
检波方式：全检波、正、负检波、射频波显示
闸门信号：单闸门、双闸门、全屏检索、闸门内峰值读数
增值/全自动增益：设0.1dB、2dB、6dB步进值，设波幅高度值全自动增益方式
E HS610e报警
闸门内，曲线内声光报警及关闭
F HS610e数据存储
50组快捷选择探伤参数通道，预先调校好各类探头与仪器的组合参数，自由设置各行业探伤标准，方便存储、调用、复验、打印、通讯传输
内存1000幅探伤回波信号及数据，实现存储、读出浏览，单幅打印，分组打印，连续打印和通讯传输的计算机管理
参数附件：全中文设置探伤参数，输入实时数据，随机存储、调用、打印、报告通讯
G HS610e探伤功能
波峰记忆：实时检索缺陷波，标定缺陷值
φ值计算：直探头锻件探伤找准缺陷波自动换算
动态记录：检测实时动态记录波形，存储、回放
缺陷定位：实显水平值L、深度值H、声程值S
缺陷定量：SL定量值实时读出
缺陷定性：通过包络波形，人工经验判断
曲面修正：曲面工件探伤，修正曲率换算
距离补偿：厚工件远距离探伤实时补偿，避免漏检小缺陷
H HS610e实时时钟记录
实时探伤日期、时间的跟踪记录，并存储
I HS610e控制接口
高速USB、RS232两种接口提供传输打印
J HS610e屏幕保护
待机时关闭屏幕可使仪器省电，减少开关机次数，延长仪器使用寿命

HS610e超声波探伤仪技术参数

HS610e脉冲强度：200V、300V、400V三档可选

HS610e脉冲宽度：100-300ns连续可调

HS610e阻抗匹配：51Ω、150Ω、200Ω、400Ω四档可选

HS610e工作方式：单晶探伤、双晶探伤

HS610e扫描范围：零界面入射～ 14000mm钢纵波

HS610e采样频率/位数：150MHz/8bits

检波方式：全检波、正、负检波、射频波显示

工作频率：0.5MHz ～ 20MHz（带宽可选：0.5-4MHz、2-8MHz、10MHz、2MHz-20MHz）

各频段噪声电平：  ＜ 15%

HS610e衰减器精度：＜ ±1dB/12dB

HS610e增益调节：110dB（0.1dB、2dB、6dB步进，全自动调节）

声速范围：（100 ～ 20000）m/s

动态范围：≥ 30dB

垂直线性误差：≤ 3%

水平线性误差：≤ 0.1%

HS610e分辨力：＞40dB（5N14）

HS610e灵敏度余量：＞62dB（深200mmΦ2平底孔）

HS610e数字抑制：（0 ～ 80）%，不影响线性与增益

HS610e电源、电压：直流（DC）7.2V±10%；交流（AC）220V±10%

工作时间：连续工作5小时以上（锂电池供电）

HS610e环境温度：（-10 ～ 40）℃（参考值）

HS610e相对湿度：（20 ～ 95）% RH

HS610e外型尺寸：215 x 165 x 45（mm）
