类型:隔离器 型号:TH
 | | | | | | |
 | | |||||
 |  |  |  | | ||
 |  |  | | |||
 | | |||||
 |  |  |  | | ||
 | | |||||
| TH 38 高隔离直流信号隔离变换器/变送器能对多种直模拟量变换处理，隔离输出标准信号，TH38的电源、输入、输出的任意两端之间可承受DC2500、3500、5000V/分钟三个级别的隔离耐压试验。用于对隔离耐压要求高的工业场合。 |

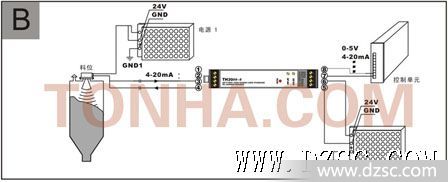

| 参考应用：(图B) | ||
 |
 |
| 型号说明 | TH38 | 输入代码 | 输出代码 | - | 隔离耐压 | 精度代码 |
| 代码说明 | 输入 | 代码 | 1 | 2 | 3 | 4 | 5 | 8 | 9 |
| 说明 | 4~20mA | 0~20mA | &plu*n;10 mA | 0~5A | 1~5A | 0~20 mV | 0~75 mV | ||
| 代码 | A | C | D | F | H | M | |||
| 说明 | 0~5V | 1~5V | 0~10V | &plu*n;5V | 0~200V | 0~1000V | |||
| 输出 | 代码 | 1 | 2 | A | C | D | F | ||
| 说明 | 4~20mA | 0~20mA | 0~5V | 1~5V | 0~10V | &plu*n;5V | |||
| 隔离耐压 | 代码 | A | B | C* | |||||
| 说明 | DC 2500V/分钟 | DC 3500V/分钟 | DC 5000V/分钟 | ||||||
| 精度 | 代码 | U | V* | *在型号中可不标明 | |||||
| 说明 | 0.1% | 0.2% | |||||||
| 技术规格 | ||||||
| 0~5A 1~5A | 0~200V 0~1000V | 4~20mA 0~20mA &plu*n;10mA | 0~20mV 1~5V 0~75mV 0~10V 0~5V &plu*n;5V | |||
| 供电电源 | DC24V&plu*n;10% | DC24V&plu*n;10% | DC24V&plu*n;10% | DC24V&plu*n;10% | ||
| *缘电阻 | ＞100MΩ | ＞100MΩ | ＞100MΩ | ＞100MΩ | ||
| 精 度 | 0.1％，0.2％ | 0.1％，0.2％ | 0.1％，0.2％ | 0.1％，0.2％ | ||
| 输入阻* | 0.02Ω | 1MΩ | 50Ω | 100K | ||
| *大驱动负载能力 | 电压输出 5mA 电流输出 500Ω | 电压输出 5mA 电流输出 500Ω | 电压输出 5mA 电流输出 500Ω | 电压输出 5mA 电流输出 500Ω | ||
| 响应时间 | 200μS | 200μS | ≤200μS | 200μS | ||
| 输出纹波 | ≤20mV/ Vp_p | ≤20mV/ Vp_p | ≤20mV/ Vp_p | ≤20mV/ Vp_p | ||
| 工作环境温度 | －10~50℃ | －10~50℃ | －10~50℃ | －10~50℃ | ||
| 工作环境湿度 | ≤85RH％ | ≤85RH％ | ≤85RH％ | ≤85RH％ | ||
| 储存环境温度 | －30~60℃ | －30~60℃ | －30~60℃ | －30~60℃ | ||
| 消耗电流(典型值) | 16mA+输出电流 | 16mA+输出电流 | 16mA+输出电流 | 16mA+输出电流 | ||
| 外形尺寸 | 100×16.6×75 | 100×16.6×75 | 100×16.6×75 | 100×16.6×75 | ||
| 端子接线线径 | 0.2~1.5mm2 | 0.2~1.5mm2 | 0.2~1.5mm2 | 0.2~1.5mm2 | ||
| 安装方式 | 标准DIN对称导轨架装 | 标准DIN对称导轨架装 | 标准DIN对称导轨架装 | 标准DIN对称导轨架装 | ||
| 壳体材料 | 阻燃ABS+PC | 阻燃ABS+PC | 阻燃ABS+PC | 阻燃ABS+PC | ||
| *尘设计 | 有 | 有 | 有 | 有 | ||
