品牌:同华 型号:TH42 批号:2007- 封装:有 营销方式:* 产品性质:* 处理信号:模拟信号 制作工艺:半导体集成

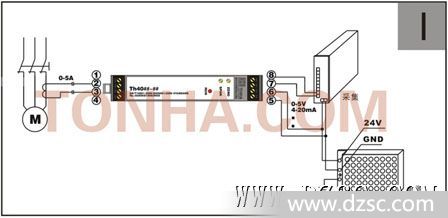

| | TH42 穿芯式交流电流信号隔离变换器/变送器，用来测量工频交流电流量，输出隔离的标准模拟量信号。TH42 交流电流信号隔离变换器/变送器采用的是测量线穿孔输入的接线方法，将线穿过隔离器上的过线孔即可，这种方式具有接线方便、测量范围更大（可达20A）的特点，但是为了预留线过线空间，额外会安装厚度，使用者要权衡考虑。对于测量范围要求更大的工频电流的测量，可中间接入互感器。将互感器的输出线穿过隔离变换器/变送器的穿线孔。在选用互感器时请注意互感器的输出范围要和交流电流信号隔离变换器/变送器的输入范围相一致。 |
| 型号说明 | | TH42 | | 输入代码 | | 输出代码 | - | 精度代码 | | 电源代码 |
| 代码说明 |
| 输入 | 代码 | 4 | 5 | 6 | 7 | | |
| 说明 | 0~5A | 1~5A | 0~10A | 0~20A | | |
|
|
| 输出 | 代码 | 1 | 2 | A | C | D | F |
| 说明 | 4~20mA | 0~20mA | 0~5V | 1~5V | 0~10V | &plu*n;5V |
|
| 精度 | 代码 | W | X* | *在型号中可不标明 |
| 说明 | 0.5% | 1% |
|
| 电源 | 代码 | A | D* | *在型号中可不标明 |
| 说明 | AC220V&plu*n;15% | DC24V&plu*n;10% |
| 技术规格 | | | | |
| 输出类型 | | 电压输出型 | | 电流输出型 |
| | | | | |
| 隔离耐压 | | 1500VDC/分钟 | 1500VDC/分钟 | |
| | | | | |
| *缘电阻 | | ＞100MΩ | ＞100MΩ | |
| | | | | |
| 精 度 | | 0.5% , 1% | 0.5% , 1% | |
| | | | | |
| 馈电电压 | | 24VDC | 24VDC | |
| | | | | |
| *大驱动负载能力 | | 5mA | 500Ω | |
| | | | | |
| 响应时间 | | 精度1%,≤0.5S 精度0.5%,≤0.2S | 精度1%,≤0.5S 精度0.5%,≤0.2S | |
| | | | | |
| 输出纹波 | | 精度1%: ≤45mV/ Vp_p
精度0.5%: ≤25mV/ Vp_p | 精度1%: ≤45mV/ Vp_p
精度0.5%: ≤25mV/ Vp_p | |
| | | | | |
| 工作环境温度 | | －10~50℃ | －10~50℃ | |
| | | | | |
| 工作环境湿度 | | ≤85RH％ | ≤85RH％ | |
| | | | | |
| 储存环境温度 | | －30~60℃ | －30~60℃ | |
| | | | | |
| 消耗电流/功率(典型值) | | DC24V:16mA+输出电流, AC220:2.5W | DC24V:16mA+输出电流, AC220:2.5W | |
| | | | | |
| 外形尺寸 | | 100×25(21)×65(75)** | 100×25(21)×65(75)** | |
| | | | | |
| 端子接线线径 | | 0.2~1.5mm2 | 0.2~1.5mm2 | |
| | | | | |
| 安装方式 | | 标准DIN对称导轨架装 | 标准DIN对称导轨架装 | |
| | | | | |
| 壳体材料 | | 阻燃ABS+PC | 阻燃ABS+PC | |
| | | | | |
| *尘设计 | | 有 | 有 | |
| | | | | |
**:在穿线线径(外径)小于等于φ2.5mm情况下可去掉一个加厚条,厚度尺寸为22.5mm
