| 品牌/商标 | XPT矽普特 | 型号/规格 | XPT8302 |
| 批号 | 2010+PB | 封装 | MSOP-8 |
| 营销方式 | 现货 | 产品性质 | * |
| 处理信号 | 模拟信号 | 制作工艺 | 半导体集成 |
| 导电类型 | 双*型 | 集成程度 | 小规模 |
| 工作温度 | -40~85（℃） | 类型 | 音响IC |
芯片功能说明
XPT8302 是一款2.5W *率D 类音频功
率放大器，其可以不需传统D 类放大器中的输出
滤波，应用电路简单，外围元件少。XPT8302 能
够向一个4Ω负载提供2.5W 的功率，效率可达
88%。较好的PSRR 可达-75dB。器件具有全差分
结构，全桥输出，建立时间短，噪声低。使得
XPT8302 成为较理想的D 类音频功率放大器。
芯片功能主要特性
? 8Ω负载,输出功率为400mW 条件下的效率：88%
? 8Ω负载,输出功率为100mW 条件下的效率：88%
? 低静态电流： 2.8mA
? 低关断电流： 0.5uA
? 217KHz 时的PSRR： －75 dB
? 电源电压范围： 2.5V 到5.5V
? 内部集成 250Khz 的振荡器，省去外部振荡器
? 过流，过热保护功能
? *的 PWM 调制技术，无需输出滤波器
? 全差分设计降低了射频干扰并无需使用输入耦
合电容
? 高 CMRR，*抑制杂音
? 采用 MSOP8,SOP8,DFN 封装设计

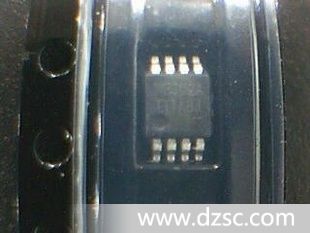

实物图：
芯片的基本应用
? 移动电话（手机等）
? 个人移动终端 PDA
? 移动电子设备
? 消费类电子产品（MP3/MP4/DFP/Protable DVD）
