贴片肖特基二极管SL34产品主要参数介绍如下：

产品型号：SL34  产品封装：SMA

最大整流平均输出电流：3.0A

最大反向重复峰值电压：40V

最大正向不重复浪涌电流：70A
最大正向压降：0.45V



贴片肖特基二极管SL34 SMA产品详细技术参数如下规格书图片所示：

二极管储存条件：

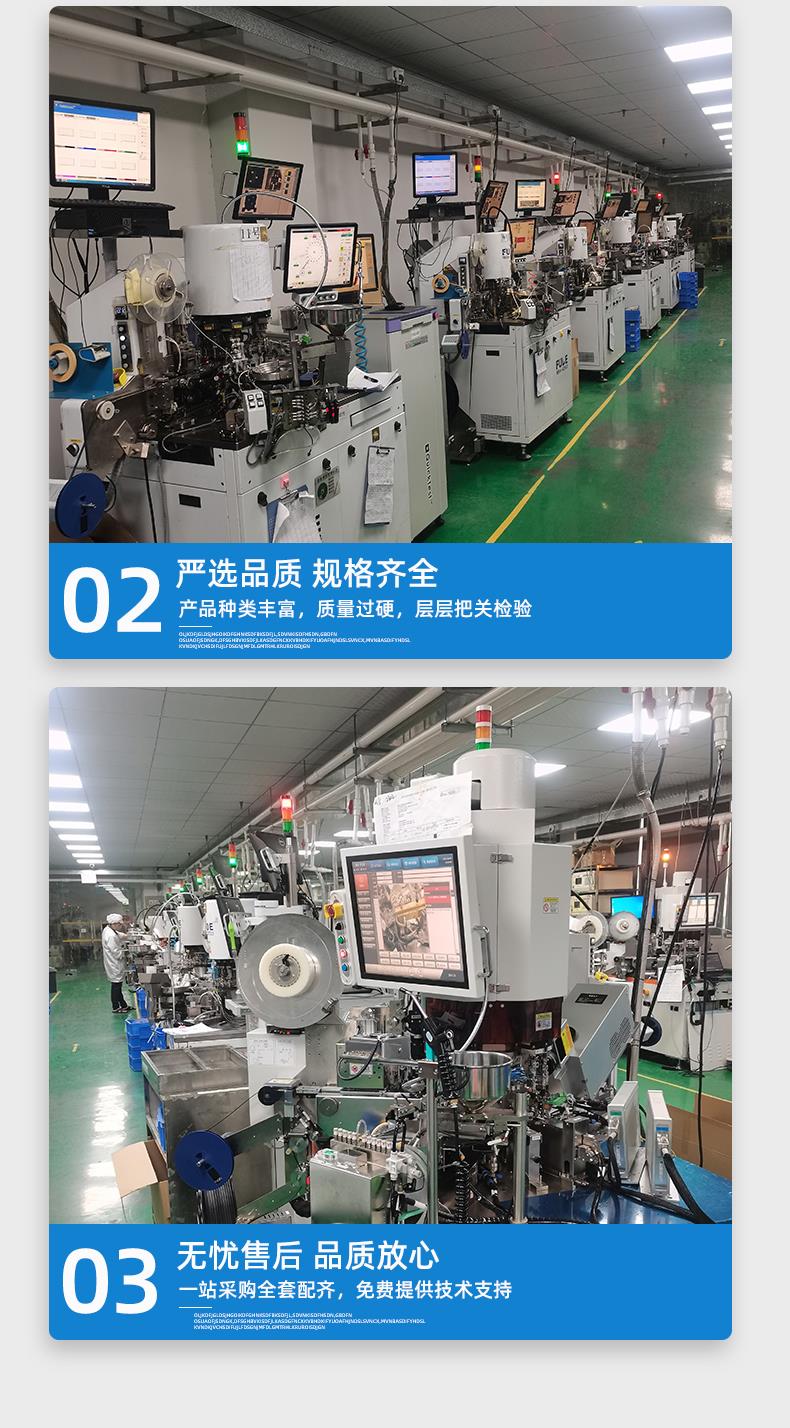

生产设备：

现货热销HC/浩畅原装正品贴片二极管：



M1   M4   M7   S1A   S1B   S1D   S1G   S1J  S1K    S1M    S2A   S2B    S2D

S2G   S2J   S2K   S2M   S3A   S3B  SS1200   SS2200   SS3200   SS3100  SS510

RS1G   RS1D   RS1B   RS1A   RS2M   RS2J   RS2K   RS2G   RS2D   RS2B    RS2A

US1M   US1K   US1J   US1G   US1D   US1B   US1A   US2M   US2K   US2J    US2G

US2D   US2B   US2A   ES1M   ES1K   ES1J   ES1G   ES1D   ES1B   ES1A    ES2M

ES2K   ES2J   ES2G   ES2D   ES2B   ES2A   SS12   SS14   SS16   SS110   SS24

SS26   SS210  SS34   SS32   SS36   SS52   SS54   SS56等系列产品！



产品主要应用领域：





一、二极管的分类
       二极管按其用途可分为：普通二极管和特殊二极管；
       普通二极管包括：整流二极管、稳压二极管、开关二极管、快速二极管、瞬态抑制二极管等；
       特殊二极管包括：变容二极管、发光二极管、隧道二极管、触发二极管、检波二极管等；

二、二极管的主要参数
1．反向饱和漏电流IR
指在二极管两端加入反向电压时，流过二极管的电流，该电流与半导体材料和温度有关。在常温下，硅管的IR为纳安（10-9A）级，锗管的IR为微安（10-6A）级。

2．额定整流电流IF
指二极管长期运行时，根据允许温升折算出来的平均电流值。目前大功率整流二极管的IF值可达1000A。

3.最大平均整流电流IO
在半波整流电路中，流过负载电阻的平均整流电流的最大值。这是设计时非常重要的值。

4.最大浪涌电流IFSM
允许流过的过量的正向电流。它不是正常电流，而是瞬间电流，这个值相当大。

5．最大反向峰值电压VRM
即使没有反向电流，只要不断地提高反向电压，迟早会使二极管损坏。这种能加上的反向电压，不是瞬时电压，而是反复加上的正反向电压。因给整流器加的是交流电压，它的最大值是规定的重要因子。最大反向峰值电压VRM指为避免击穿所能加的最大反向电压。目前最高的VRM值可达几千伏。

6.最大直流反向电压VR
上述最大反向峰值电压是反复加上的峰值电压，VR是连续加直流电压时的值。用于直流电路，最大直流反向电压对于确定允许值和上限值是很重要的。

7．最高工作频率fM
由于PN结的结电容存在，当工作频率超过某一值时，它的单向导电性将变差。点接触式二极管的fM值较高，在100MHz以上；整流二极管的fM较低，一般不高于几千赫。

8．反向恢复时间Trr
当工作电压从正向电压变成反向电压时，二极管工作的理想情况是电流能瞬时截止。实际上，一般要延迟一点点时间。决定电流截止延时的量，就是反向恢复时间。虽然它直接影响二极管的开关速度，但不一定说这个值小就好。也即当二极管由导通突然反向时，反向电流由很大衰减到接近IR时所需要的时间。大功率开关管工作在高频开关状态时，此项指标至为重要。


9.最大功率P
二极管中有电流流过，就会吸热，而使自身温度升高。最大功率P为功率的最大值。具体讲就是加在二极管两端的电压乘以流过的电流。这个极限参数对稳压二极管，可变电阻二极管显得特别重要。
