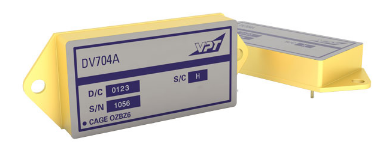

DV704A  DV704A  DV704A  DV-704A

保证进口原装，现货，订货交期短，价格优势，放心品质，尽在-宇集芯电子，

是一种混合型EMI滤波器和电压尖峰保护模块，可在全军事（-55）上运行°C至+125°C） 无功率降额的温度范围。

DV-704A EMI滤波器设计用于VPT的DVSA、

DVHF、DVTR和DVFL系列DC-DC转换器

以满足MIL-STD-704A、B、C和D的浪涌要求，

大输出功率为40瓦。

该装置还可降低DC-DC转换器的反射噪声，

以满足MIL-STD-461C CE03和MIL-STD-461D CE102限值。

它还保护DC-DC转换器免受

MIL-STD-461C CS06中规定的电压峰值和MIL-STD-461C CS01和CS02中传导敏感性的影响。

这些过滤器是在符合ISO 9001和MIL-PRF-38534和MIL-STD-883的设施中设计和制造的。

特征：
用于DVTR、DVHF、DVSA、DVFL系列DC-DC转换器
0V至40V输入范围，带600V瞬态保护
涌流限值和软起动
2A大输出电流
45dB噪声抑制
低外形（.405英寸）和重量轻（50g）密封包装
全性能超过-55° C至+125° C军用温度范围
符合MIL-PRF-38534 H类和K类DLA图纸的要求
MIL-STD-704A、B、C和D浪涌极限
DO-160型
ISO-9001标准
MIL-STD-883军用和空间环境筛选可用
MIL-STD-461 C、D、E、F和G版传导发射要求
MIL-STD-461版本C、D、E、F和G传导敏感度要求，详见应用说明，符合MIL-STD-461 VPT DC-DC转换器和EMI滤波器的要求。
参数条件DV704A装置
小典型值小典型值大值
输入电压连续2.0A负载
瞬态（1）100ms，Rs=0.0Ω
瞬态（1）60ms，Rs=0.5Ω
瞬态（1）20μs、 Rs=50Ω15 28 40
80
100
600 Vdc
输出电流（2）连续0 2.0 A
噪声抑制f=500 kHz 45 dB
输出卡箍电压43
47 Vdc
 瞬态时间可达20秒。
大输出功率从+125线性降到零° C至+135° C.
