VP3679TSG28

内置驱动5A-AI伺服器电源-DC/DC升降压大功率电源控制芯片

SPEC



一般的描述

VP3679是一款高效全桥降压DC/DC控制器，设计用于电压升压或降压转换应用。工作在4.2V ~ 55V的宽输入范围内，输出电压可调至55V。电流模式控制方案具有带宽宽、瞬态响应好等优点。工作频率可以简单地调整与外部电阻或任何外部时钟源之间的100kHz和600kHz。其内部栅极驱动器提供5A峰值电流驱动能力。

VP3679还提供输入/输出平均电流检测和限制功能，可选CCM/DCM操作，可选EMI改进和电源状态指示引脚。该器件具有多种保护功能，如逐周期限流、输入欠压锁定、输出过压、短路、过温和持续过载条件下的可选打嗝模式。可编程软启动电路减少启动时的浪涌电流。

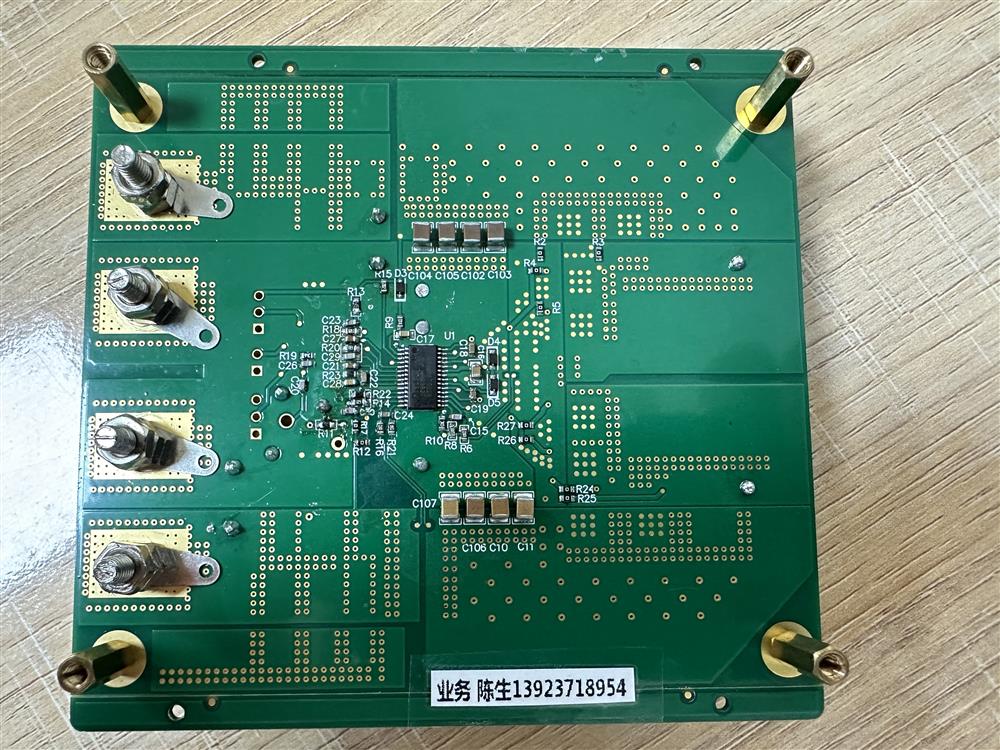

测试板 正面



测试板 背面

特性

- 4开关升压/降压操作

-宽输入电压4.2V ~ 55V

-输出电压0.8V ~ 55V可调

-时钟频率可调，100kHz~600kHz

-可选频率同步/抖动

-5a峰值电流限制使用内部驱动器

-当前模式操作

-外部RC补偿

-可编程软启动和输入UVLO

-轻负荷时效率高

-电源良好指示

-输出过压保护

-输出短电压保护

-限流和过温保护

-Tssop28ep / QFN28 4x5，符合RoHS标准



应用程序

- usb供电

-工业电源

- 电池和超级电容器充电

- led照明

- 汽车启动/停止系统

VP3679允许连续导通（CCM）或间断导通（DCM）的工作模式变化。对于噪声敏感的应用，如音频放大器，开关噪声需要过滤，以防止任何可听到的噪声。CCM工作时，无论负载电流如何，电感电流都可以向任意方向流动，控制器以固定频率开关。

在DCM操作中，当电感电流达到零时，同步整流器mosfet模拟二极管在轻负载下的其余PWM周期中作为LSDRV1或HSDRV2关断，以尽可能减少开关损耗。DCM运行减少了变频器的工作频率，提高了变频器的轻载效率。为了安全起见，如果CTRL引脚直接接地，VP3679在4次打嗝触发后进入待机锁存状态。
