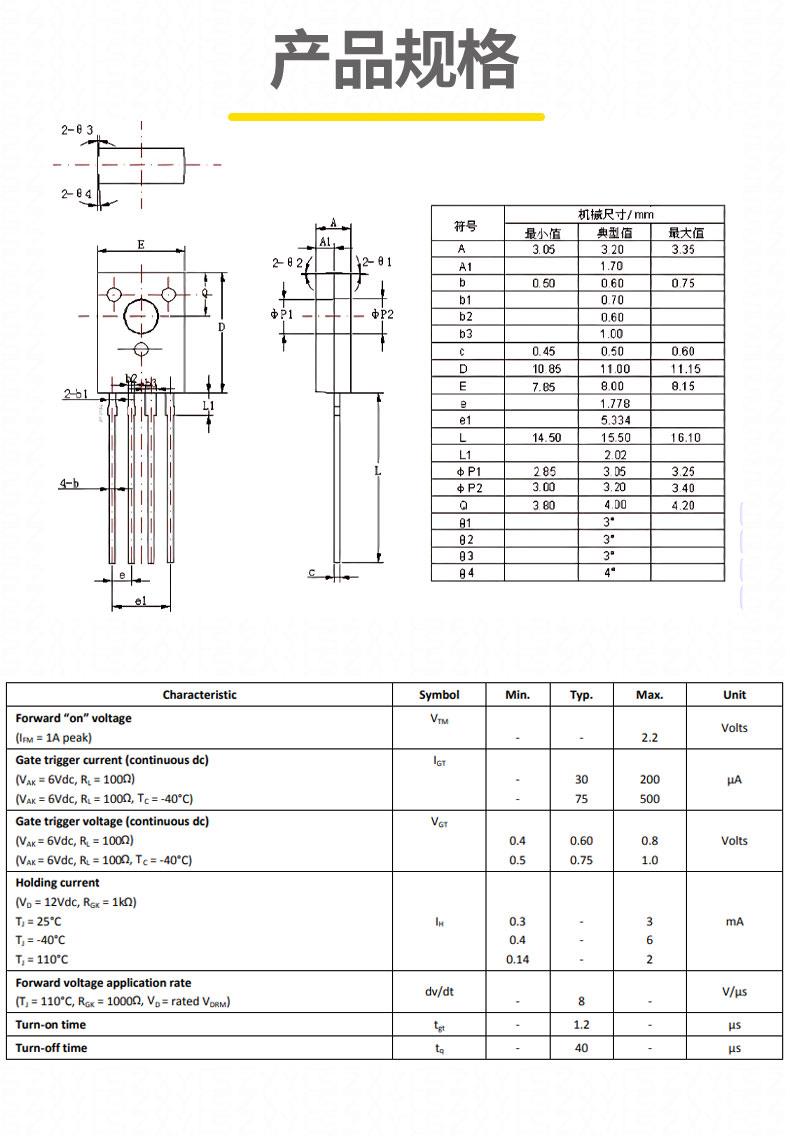

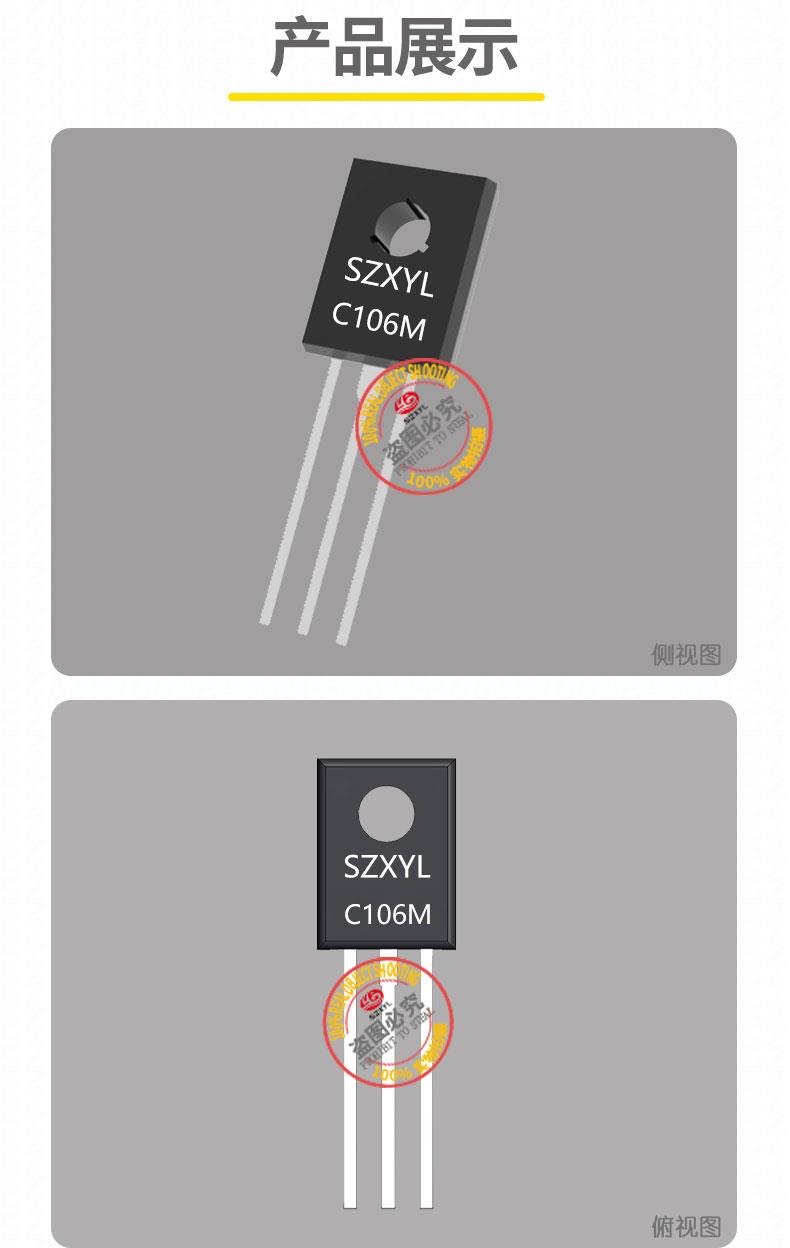

型号与封装:C106M TO-126 是一款 单向可控硅,采用 TO-126 塑料封装,集成金属散热片,适用于 中小功率交流或直流电路的开关与控制。
其设计用于 单向导通,通过触发信号实现精准通断控制,广泛应用于电机调速、加热控制、电源保护及消费电子等场景。
关键参数:
- 电压规格:
- 重复峰值断态电压(VDRM):600V、或 400V。
- 非重复峰值电压(VRSM):典型值为 800V,确保电路稳定性。
- 电流规格:
- 通态平均电流(IT (AV)):2.55A或 4A。
- 通态方均根电流(IT (RMS)):4A,浪涌电流(ITSM):典型值 100A(8.3ms),可承受电机启动或短路冲击。
- 触发特性:
- 触发电流(IGT):典型值为 ≤0.2mA或 ≤30mA,IV 象限触发能力强,支持低功耗信号驱动。
- 维持电流(IH):≤45mA。
- 热特性:
- 结温(Tj):110℃或 125℃,需通过散热设计控制温升。
- 热阻(RθJC):典型值 ≤1.5℃/W,结到环境热阻(RθJA):无散热器时约 60℃/W~80℃/W。
性能指标:
- 通态压降(VTM):≤1.5V,降低导通损耗,提升效率。
- 响应速度:支持微秒级触发响应,适用于高频脉冲控制。
- 噪声抑制:可通过外接 R-C 吸收电路抑制电压尖峰,避免误触发。
C106M TO-126 的?保护机制:
- 过流保护:内置限流特性,可承受短时浪涌电流。
- 过热保护:通过散热片设计和强制风冷防止结温超限。
- 安全工作区(SOA):确保器件在电压 - 电流应力范围内可靠工作,避免二次击穿。
- TO-126 封装特性:

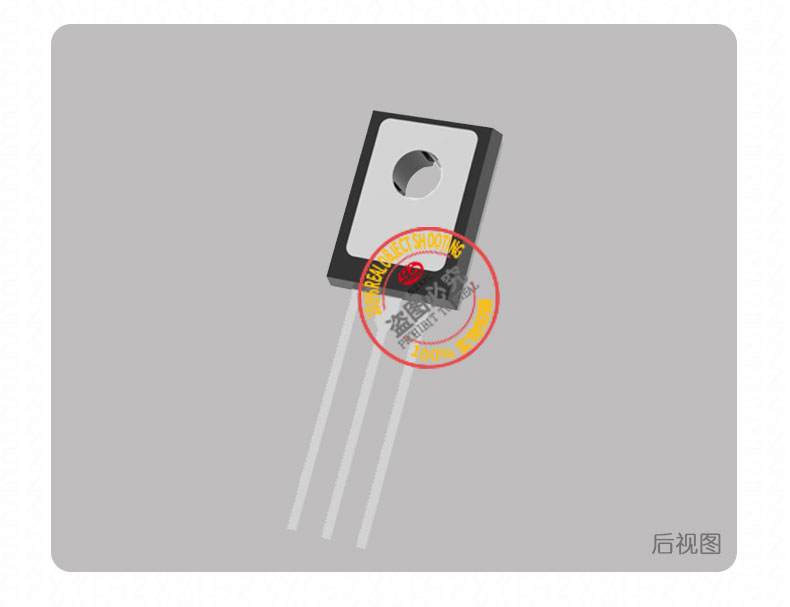

- 散热结构:金属散热片与阳极相连,可通过螺丝固定至散热器,显著降低结到环境的热阻。
- 散热建议:
- 功耗计算:例如在 220VAC 电压、3A 电流下,功耗约为 3A ? 1.5V = 4.5W,需搭配面积 ≥10cm? 的铝制散热片或强制风冷。
- 安装优化:使用导热硅脂增强封装与散热器的接触,可降低结温 10%-20%。
- 无散热器限制:在室温 25℃ 且无外部散热片时,zui大允许功耗约为 1.8W。
- 电机控制:
- 单相电机调速:通过相位控制实现小功率电机的软启动与速度调节,兼容 24VAC~220VAC 电压等级。
- 电磁阀驱动:控制小型气动或液压阀门,支持低电压触发,适用于自动化设备。
- 温度与功率调节:
- 加热设备温控:电暖器、电热毯、温控箱的功率调节模块,通过控制导通周期实现精准温度控制。
- LED 照明调光:支持模拟或 PWM 调光协议,通过单向可控硅实现交流侧调光。
- 电源保护与开关:
- 过流保护电路:作为保险丝替代方案,在电流异常时快速关断。
- 电源开关:作为交流电源的主开关或旁路开关,实现电路的通断控制。
- 特殊功能扩展:
- 逻辑电平触发设计:低触发电流型号可直接连接微控制器的 GPIO 输出,简化驱动电路设计。
- 高 dv/dt 耐受能力:部分型号支持高换向速率,可减少或省略吸收电路,直接驱动感性负载。
