BT151 TO-220AB 是一款采用 TO-220AB 封装的高性能单向可控硅（SCR），专为率直流开关、整流及电机控制设计。其he心优势在于12A 通态电流、500V~800V 反向重复峰值电压及高 dI/dt 耐受能力，适用于工业设备、家电控制、新能源等对可靠性和能效要求严苛的场景。以下是其详细产品描述：
BT151 TO-220AB 是一款基于四层 PNPN 结构的硅基单向可控硅，采用台面玻璃钝化工艺及多层金属电极设计，具备高 dI/dt（50A/μs）和 dv/dt（50V/μs）耐受能力，支持高频（>100Hz）直流切换。其 TO-220AB 封装（尺寸 10.40mm?4.60mm?9.30mm）专为通孔安装设计，引脚间距 7.62mm，适配标准 PCB 布局，支持波峰焊与手工焊接，并通过 UL 94V-0 阻燃ren证（如 NXP 型号文件 #E81734）。
电气性能
- 反向电压（VRRM）：500V、650V、800V，容差 ?5%，覆盖中高压应用需求。
- 通态电流（IT (RMS)）：12A，支持长期稳定工作，可承受瞬时浪涌电流 120A（8.3ms 半正弦波）。
- 触发电流（IGT）：4-15mA
- 通态压降（VTM）：≤1.75V
- 反向漏电流（IR）：≤0.5μA
- 工作温度范围：-40℃至 %2B 125℃（TJ），存储温度 - 40℃至 %2B 150℃，适应工业级环境。
技术优势
- 高浪涌耐受能力：可承受 120A 瞬时浪涌电流，适用于电机启动等冲击负载场景。
- 快速响应特性：dI/dt 耐受能力达 50A/μs，支持高频直流切换，提升系统动态性能。
- 宽温度范围：-40℃至 %2B 125℃工作温度，适应极端工业环境。
- 散热优化：TO-220AB 封装热阻低至 1.3K/W（TJ 至 TC），配合散热片可有效降低温升。

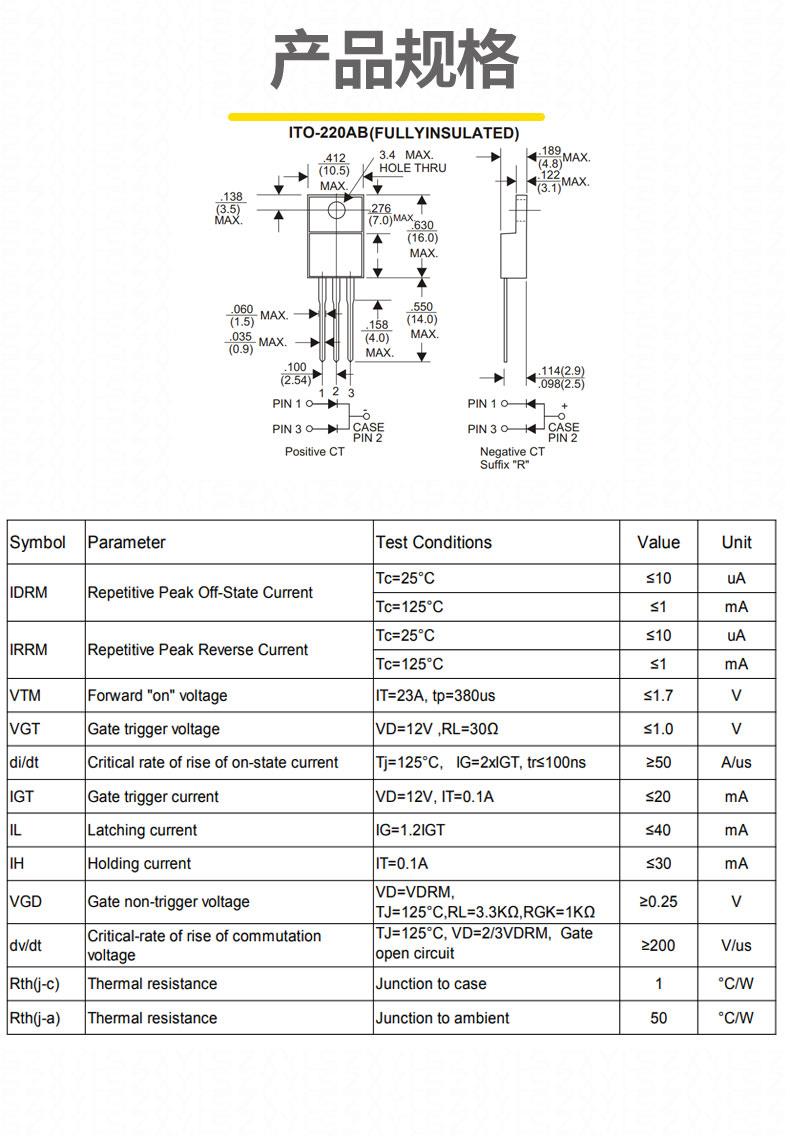

封装与机械特性

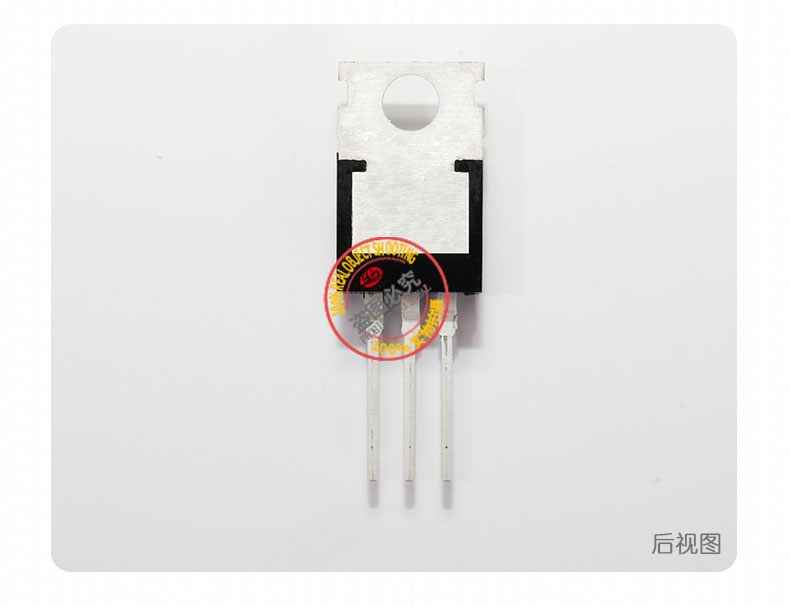

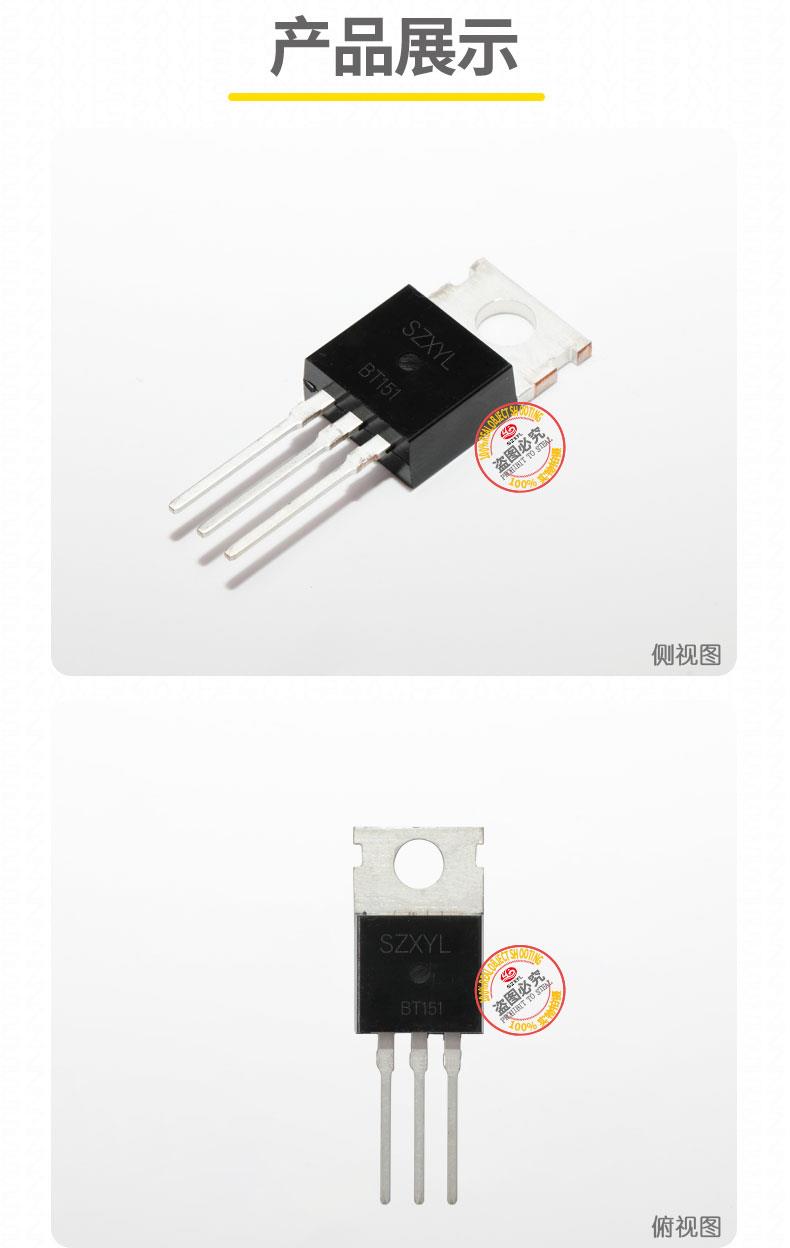

- 封装形式：TO-220AB 通孔封装，引脚数 3，引脚定义为 A（阳极）、K（阴极）、G（门极），阳极通过散热片与封装外壳连接。
- 材料ren证：封装材料符合 UL 94V-0 阻燃标准
工业设备
- 直流电机控制：通过 PWM 信号实现电机平滑启停与速度调节，支持再生制动与过流保护。
- 电焊机：大电流续流保护，提升焊接稳定性与能效。
- 静态开关：替代机械继电器，实现无触点切换，延长设备寿命。
家电控制
- 加热设备功率调节：jing确控制电热水器、工业加热炉等设备的功率输出，实现温度闭环调节。
- 电池充电管理：防止反向电流，保护电池组安全。
新能源领域
- 太阳能逆变器：高效整流光伏板输出，支持宽电压输入（9-16V）。
- 储能系统：电池组的反向电流保护与电压均衡，确保系统可靠性。
汽车电子
- 车载充电器（OBC）：支持宽电压输入（9-16V），高效整流与功率因数校正（需定制 AEC-Q101 ren证型号）。
- 电动空调压缩机控制：低触发电流特性适配汽车微控制器的低功耗驱动需求。
