BT151 TO-220

BT151 TO-220的he心参数

• 通态电流（IT RMS）：12A
• 断态重复峰值电压（VDRM/VRRM）：
  • 标准型号：650V
  • 扩展型号：500V、800V
• 门极触发电流（IGT）：
  • 典型范围：4-15mA
  • 高灵敏度版本：≤8mA
• 门极触发电压（VGT）：≤1.5V
• 保持电流（IH）：20-30mA
• 通态压降（VTM）：≤1.75V
• 浪涌电流（ITSM）：
  • 标准值：120A
  • 高压型号：132A
• 工作温度范围：-40?C 至 %2B 125?C

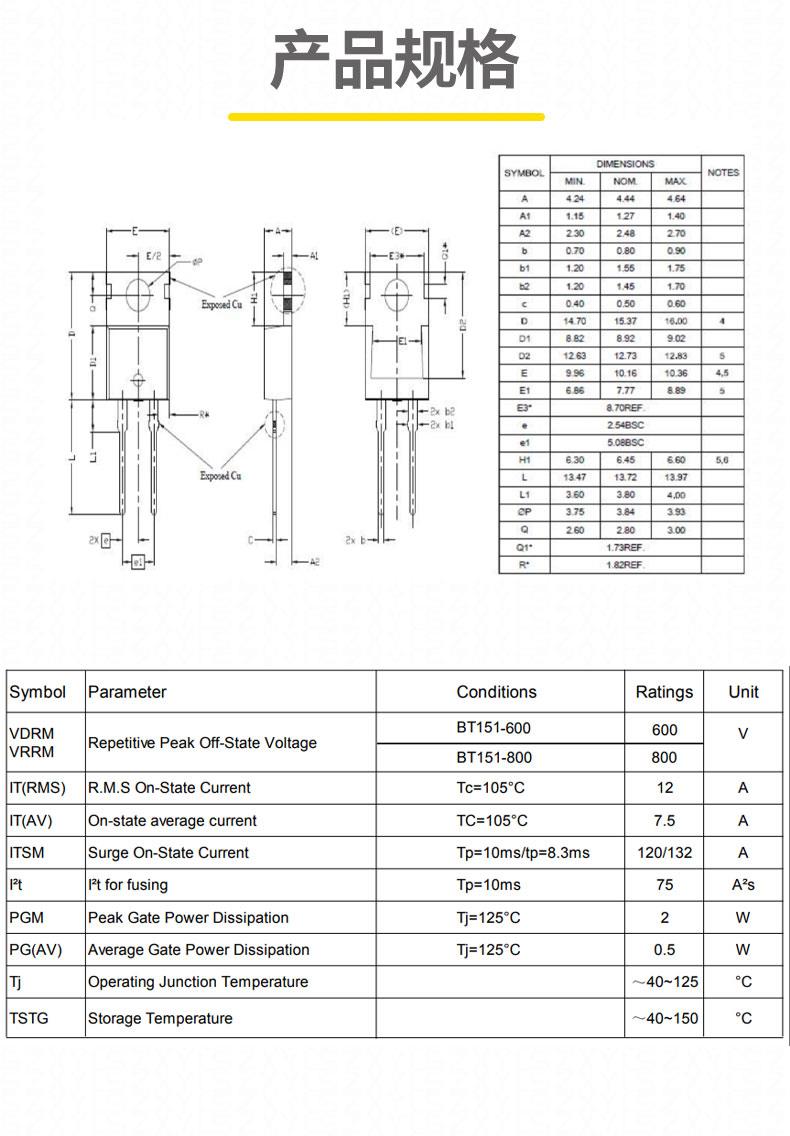

• 封装类型：
  • 标准封装：TO-220AB
  • 变体封装：TO-220F

BT151 TO-220的功能与特性

1. 单向导通与精准控制


   BT151 TO-220为三端单向可控硅支持正向电压下的单方向导通，适用于整流、开关及相位控制场景。其门极触发机制允许通过微秒级脉冲信号实现快速开通，但关断需依赖电流过零或外部电路

2. 12A 电流与宽电压兼容性
   • 12A 通态电流：可直接驱动大功率负载，短时脉冲负载可承受 120A 浪涌电流，无需并联器件。
   • 宽电压覆盖：
     • 650V 标准型号：适配 220V/380V 工业电网及通用家电设备。
     • 800V 高压型号：用于新能源设备或高压直流母线，提升系统可靠性。
3. 高效散热与紧凑封装
   • TO-220AB 封装优势：
     • 金属散热片与 PCB 铜箔或铝制散热器紧密接触，在 25?C 环境下可满足 12A 负载需求
     • 封装尺寸紧凑，适用于空间受限的 PCB 布局。
   • 散热建议：
     • 持续高负载（＞8A）或环境温度＞50?C 时，建议使用铝制散热器或增加 PCB 铜箔厚度（≥2oz），降低热阻。
     • 短时脉冲负载可依赖封装自身散热能力，但需确保浪涌电流不超过 ITSM。
4. 宽温域与抗干扰性能
   • -40?C 至 %2B 125?C 工作范围：适应工业自动化、汽车引擎舱及户外设备等极端环境
   • 高 dv/dt 耐受：典型值≥200V/μs，减少电网谐波或电磁干扰导致的误触发，适合复杂电磁环境

BT151 TO-220典型应用场景

1. 工业与家电控制
   • 直流电机调速：通过相位角控制实现直流电机的无级变速，结合 PWM 信号优化动态响应。
   • 加热设备功率调节：电炉、热水器、暖风机的温度控制，结合温控器实现 PID 闭环调节
   • AC-DC 整流电路：构建高功率开关电源的前级整流，提升转换效率并减少谐波干扰。
2. 电力电子与能源管理
   • 固态继电器（SSR）he心元件：替代电磁继电器，实现无触点控制与长寿命运行
   • 过流 / 过压保护：与熔断器、TVS 二极管或 MOV（压敏电阻）配合，实现电路短路或浪涌保护
   • 电池充电器控制：在铅酸 / 锂电池充电器中实现恒流 / 恒压充电阶段切换，确保安全高效充电。
3. 汽车与新能源领域
   • 车载电源管理：调节点烟器、逆变器或 DC-DC 转换器的输出功率，适应不同负载需求
   • 高压直流母线控制：800V 型号用于新能源储能系统的能量流动控制，支持双向开关功能
4. 商业与建筑自动化
   • 应急电源切换：在 UPS 或备用电源系统中，作为静态开关元件快速切换主备电源
   • HVAC 系统控制：空调压缩机、通风设备的启停与功率调节，实现节能运行
