MCR16N TO-220 工业级功率控制元件

  • 型号/规格:

    MCR16N

  • 品牌/商标:

    SZXYL

  • 封装形式:

    TO-220

  • 环保类型:

    无铅环保型

  • 频率特性:

    低频

  • 功率特性:

    大功率

VIP会员 第 2
  • 企业名:深圳市新亿利电子有限公司

    类型:

    电话: 075582762266

    手机:15989314729

    联系人:黄小姐

    QQ: QQ:3003988563

    微信:

    邮箱:43064591@qq.com

    地址:广东深圳深圳市华航社区深南中路3006号佳和华强大厦A座2101 门市:深圳市福田区中航路新亚洲二期N1C999

商品信息 更新时间:2025-06-18

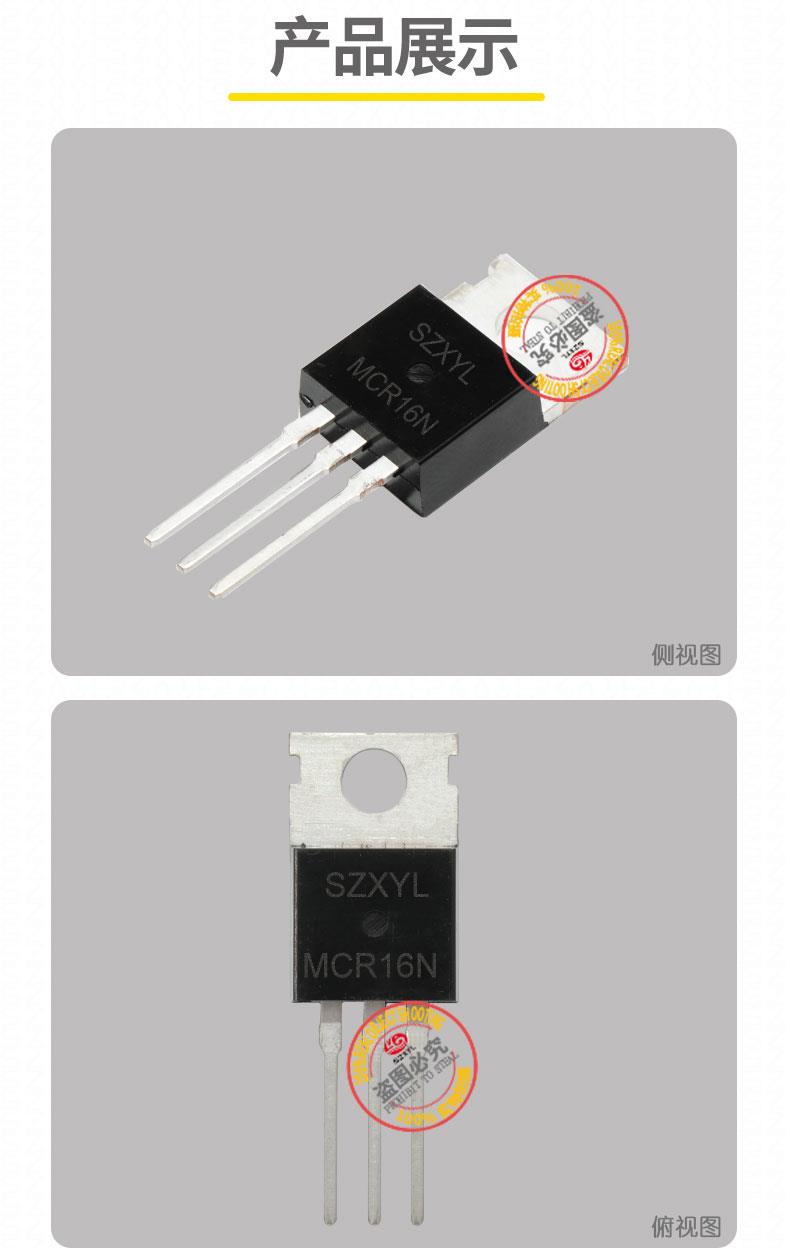

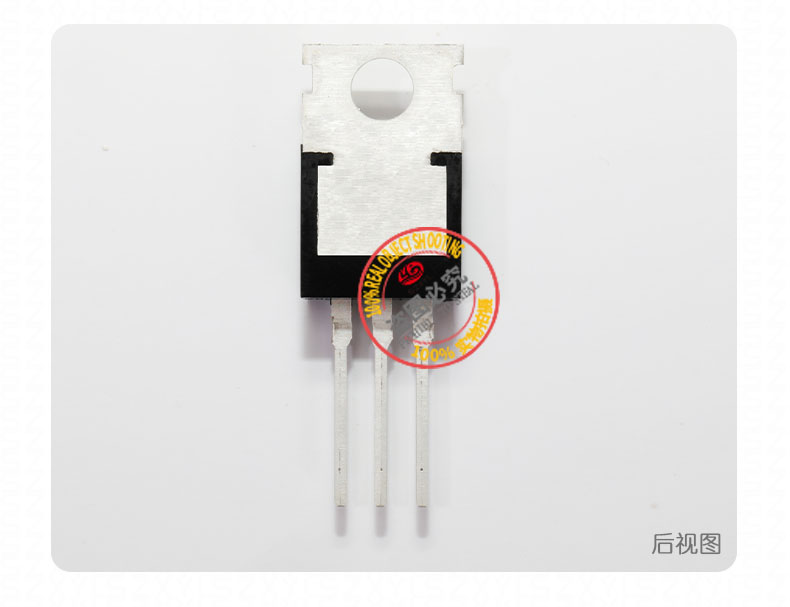

MCR16N TO-220 是一款16A/800V 单向可控硅(SCR),专为半波交流控制设计,采用标准 TO-220 封装,适用于需要高效功率控制的工业和消费类应用。

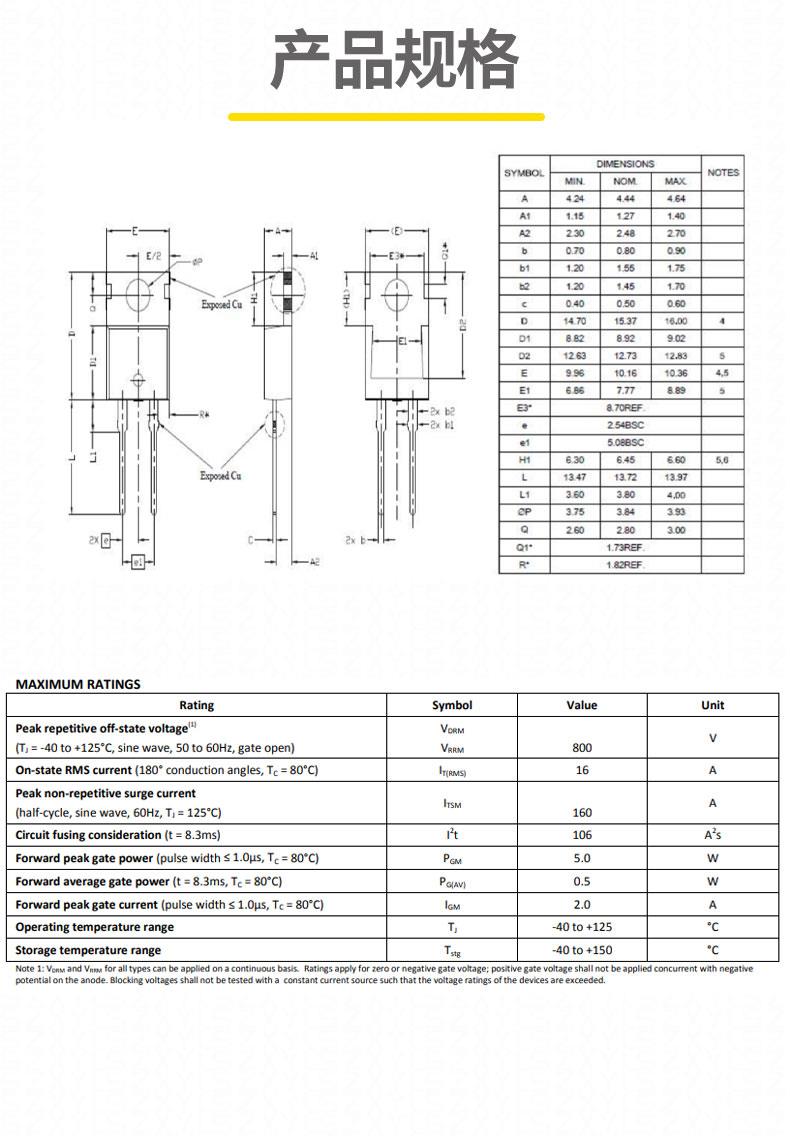

MCR16N TO-220的he心参数

  • 通态电流(IT RMS):16A
  • 断态重复峰值电压(VDRM/VRRM):800V
  • 门极触发电流(IGT):≤20mA
  • 门极触发电压(VGT):≤1.0V
  • 保持电流(IH):≤40mA
  • 通态压降(VTM):≤1.7V
  • 浪涌电流(ITSM):160A
  • 工作温度范围:-40?C 至 %2B 125?C
  • 封装类型:TO-220AB
  • 制造商:ON Semiconductor

MCR16N TO-220的功能与特性

  1. 高电压与电流能力
    器件可承受800V 断态电压16A 持续通态电流,适用于高功率负载控制,如电机驱动、加热元件或电源转换系统。浪涌电流能力达 160A,可应对短时过载或启动冲击。
  2. 低触发门槛
    门极触发电流仅需≤20mA,触发电压≤1.0V,便于与微控制器或驱动电路直接接口,降低控制复杂度。
  3. 可靠的结构设计
    • 玻璃钝化结技术:提升器件的长期稳定性和抗湿性,减少漏电风险。
    • 高 dv/dt 耐受:zui小 100V/μs 的电压上升率耐受性,适用于噪声环境下的稳定运行。
    • TO-220AB 封装:标准通孔安装,金属散热片设计,支持外部散热器连接,确保高功率应用中的散热效率。
  4. 宽温域工作
    可在 - 40?C 至 %2B 125?C 极端温度下稳定运行,满足工业自动化、汽车电子等恶劣环境需求。

典型应用场景

  • 电机控制:单相交流电机的调速、启停或正反转控制。
  • 加热系统:电阻加热元件的功率调节(如热水器、工业烤箱)。
  • 电源转换:AC-DC 整流电路、半波 / 全波可控整流器,或作为逆变器的开关元件。
  • 照明调光:白炽灯、卤素灯的亮度调节,兼容传统相位控制方案。
  • 工业设备:电焊机、电镀电源等需要jing确电流控制的场合。

MCR16N TO-220的产品优势

  • 高性价比:在同类 16A/800V SCR 中,MCR16N 以优异的性能和稳定的供货能力成为成本敏感型项目的优选。
  • 兼容性强:标准 TO-220 封装兼容主流 PCB 布局和散热器设计,易于替代同类产品
  • 长期可靠性:玻璃钝化工艺和严格的制造测试流程,确保器件在高应力环境下的寿命和稳定性。

MCR16N TO-220的使用注意事项

  • 散热设计:建议根据实际功率损耗选择合适的散热器,确保结温不超过 125?C。
  • 门极驱动:避免门极电压反向或超过 5V,触发信号需提供足够的脉冲宽度以确保可靠开通。
  • 保护电路:在感性负载应用中,需并联 RC 吸收电路或 TVS 二极管,防止电压尖峰损坏器件。
