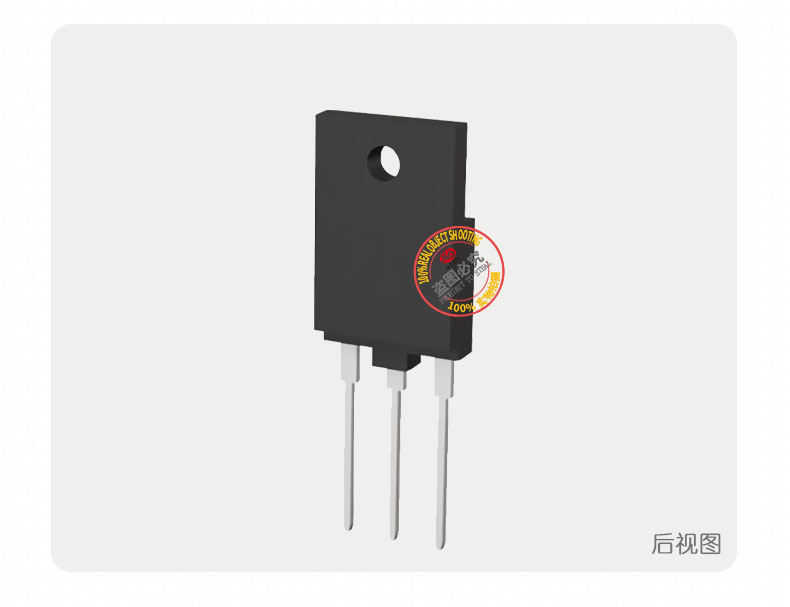

2SC4110 TO-3PF NPN 功率晶体管产品描述

一、2SC4110的产品概述

二、he心参数

1. 极限参数
   • 集电极 - 发射极电压（V (BR) CEO）：400V，脉冲电压可达 500V
   • 集电极电流（IC）：25A，脉冲电流可达 50A
   • 耗散功率（PD）：160W
   • 直流电流增益（hFE）：15-50
   • 结温范围（Tj）：-55℃至 %2B 150℃
2. 动态特性
   • 特征频率（fT）：典型值 20MHz
   • 饱和压降（VCE (sat)）：zui大值 0.8V
   • 开关时间（ton/toff）：典型值≤2.8μs

三、2SC4110的产品特性

1. 高压与大电流处理能力
   支持 400V 耐压和 25A 持续电流，专为工业电源、逆变器及高压驱动电路设计，可承受高脉冲负载，适合需要高效能量转换的场景。
2. 低饱和压降与高电流增益
   导通时 VCE (sat) 低至 0.8V，显著降低导通损耗；hFE 范围 15-50，适合对电流放大精度要求高的驱动电路。
3. 高效散热性能
   TO-3PF 金属封装内置散热法兰，热阻（RθJC）低至 1.0℃/W，配合铝制散热片可有效控制结温。
4. 宽温度工作范围
   适应 - 55℃至 %2B 150℃极端环境，满足工业级应用对温度稳定性的严苛要求。

四、2SC4110典型应用领域

1. 工业电源与逆变器
   用于高压直流电源、太阳能逆变器等，支持宽输入电压范围，确保稳定的电压转换效率。
2. 高压驱动电路
   作为开关器件用于继电器驱动、电磁阀控制等，支持高压环境下的稳定运行。
3. 音频功率放大器
   与互补 PNP 管配对使用，实现高功率、低失真的音频输出。
4. 特种电机控制
   适用于高压步进电机、伺服电机的驱动电路，提供强劲的电流输出。

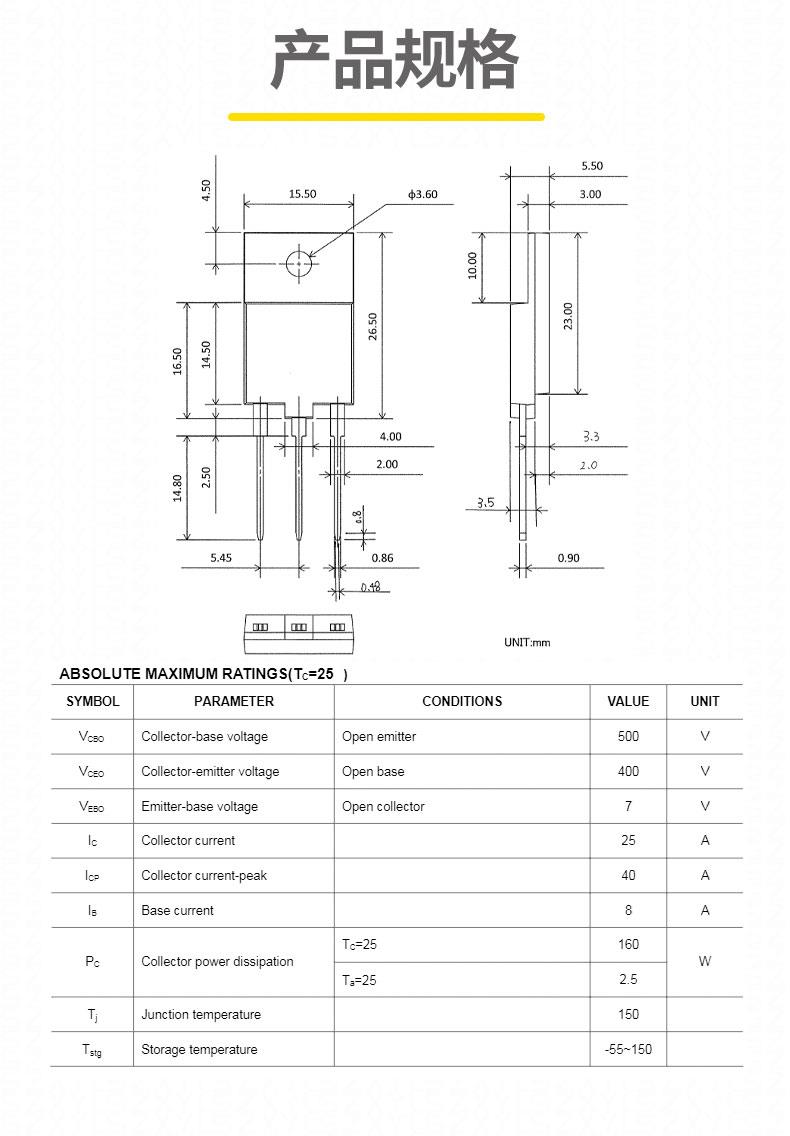

五、封装与引脚定义

• 封装形式：TO-3PF
• 引脚排列：
  • 左：基极（B）
  • 中：集电极
  • 右：发射极（E）


• 尺寸规格：
  • 外壳直径：约 25mm（与 TO-3P 兼容）
  • 引脚间距：5.08mm（标准 DIP 间距）

六、使用建议

1. 散热设计
   • 建议搭配面积≥300cm? 的铝制散热片，确保结温不超过 125℃。
   • 安装时需在器件与散热片间涂抹导热硅脂，厚度≤0.1mm。
2. 驱动电路
   • 基极驱动电流需≥2.5A
   • 基极 - 发射极间并联反向二极管，抑制反向电压尖峰。
3. 保护措施
   • 在集电极 - 发射极间并联 RC 吸收电路，抑制电压过冲。
   • 避免长时间工作在超过额定参数的条件下，防止器件热失控。

七、质量与ren证

• 可靠性测试：通过高温高湿、冷热冲击及盐雾测试，确保长期稳定性。
•
