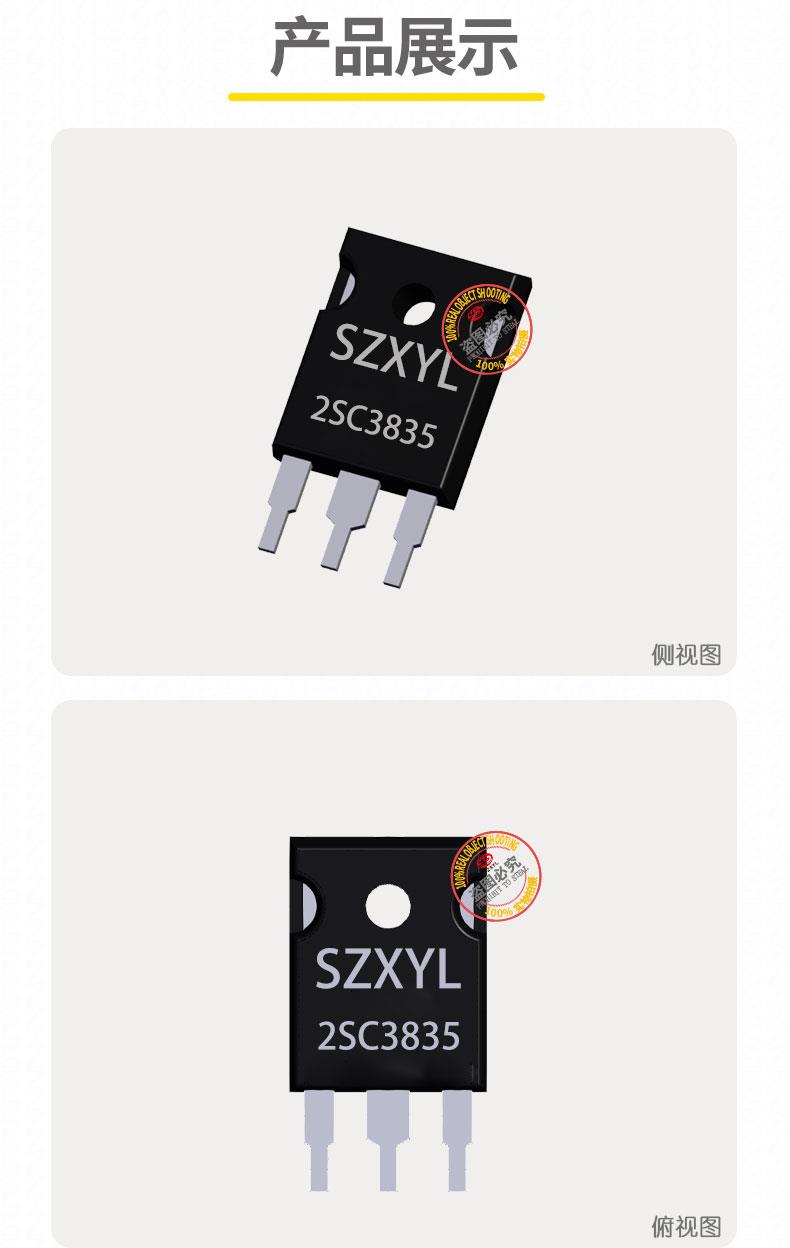

2SC3835 TO-247 NPN 功率晶体管

  • 型号/规格:

    2SC3835

  • 品牌/商标:

    SZXYL

  • 封装形式:

    TO-247

  • 环保类别:

    无铅环保型

  • 安装方式:

    直插式

  • 包装方式:

    管装

  • 功率特性:

    大功率

  • 频率特性:

    中频

  • 极性:

    NPN型

VIP会员 第 2
  • 企业名:深圳市新亿利电子有限公司

    类型:

    电话: 075582762266

    手机:15989314729

    联系人:黄小姐

    QQ: QQ:3003988563

    微信:

    邮箱:43064591@qq.com

    地址:广东深圳深圳市华航社区深南中路3006号佳和华强大厦A座2101 门市:深圳市福田区中航路新亚洲二期N1C999

商品信息 更新时间:2025-06-26

2SC3835 TO-247 产品详细描述

一、2SC3835基本信息

  • 型号:2SC3835
  • 类型:NPN 型硅功率晶体管
  • 封装形式:TO-247

二、2SC3835关键参数

  1. 极限参数
    • 集电极 - 发射极电压(VCEO)120V
    • 集电极 - 基极电压(VCBO)200V
    • 发射极 - 基极电压(VEBO)8V
    • 集电极连续电流(IC)7A(脉冲电流 14A)
    • 功率耗散(PD)70W(Tc=25℃时)
    • 结温(TJ)150℃
  2. 直流特性
    • 直流电流增益(hFE)
      • 当 IC=3A、VCE=4V 时,hFE 范围为70~220
    • 集电极 - 发射极饱和电压(VCE (sat))≤0.5V
  3. 动态特性
    • 开关时间
      • 开启时间(ton):0.5μs
      • 存储时间(ts):3.0μs
      • 下降时间(tf):0.5μs
    • 特征频率(fT)30MHz

三、封装与物理特性

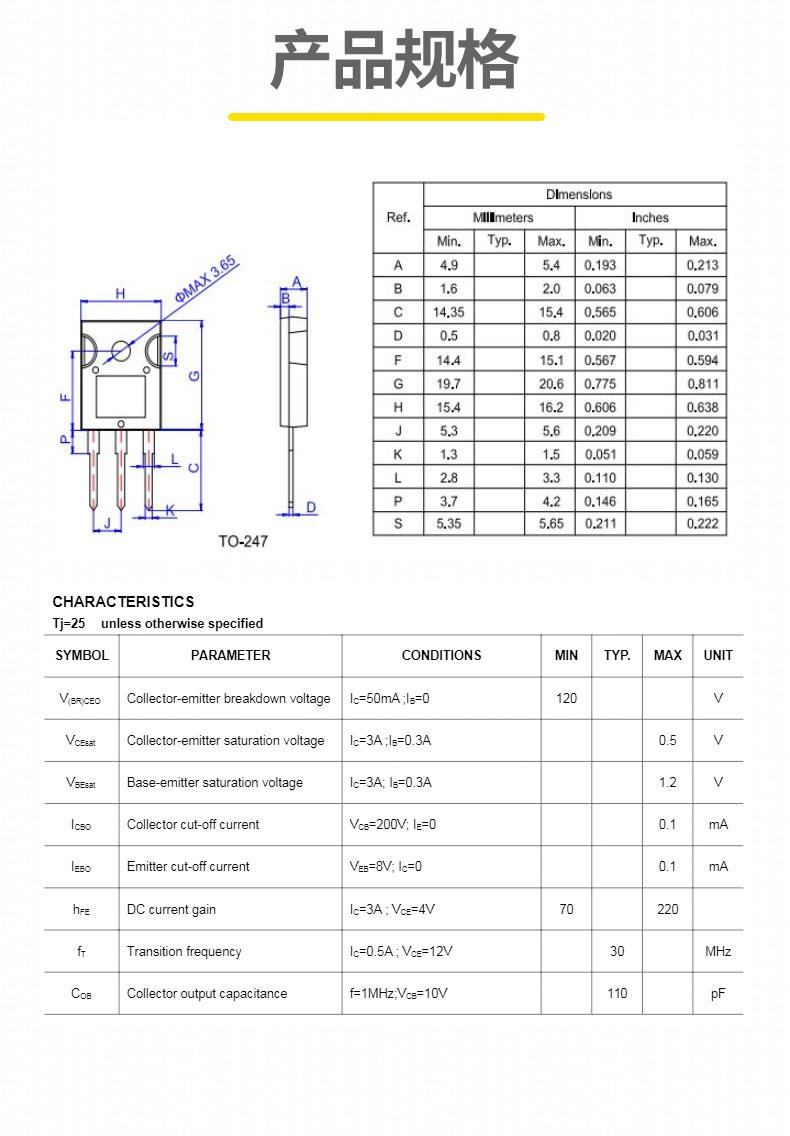

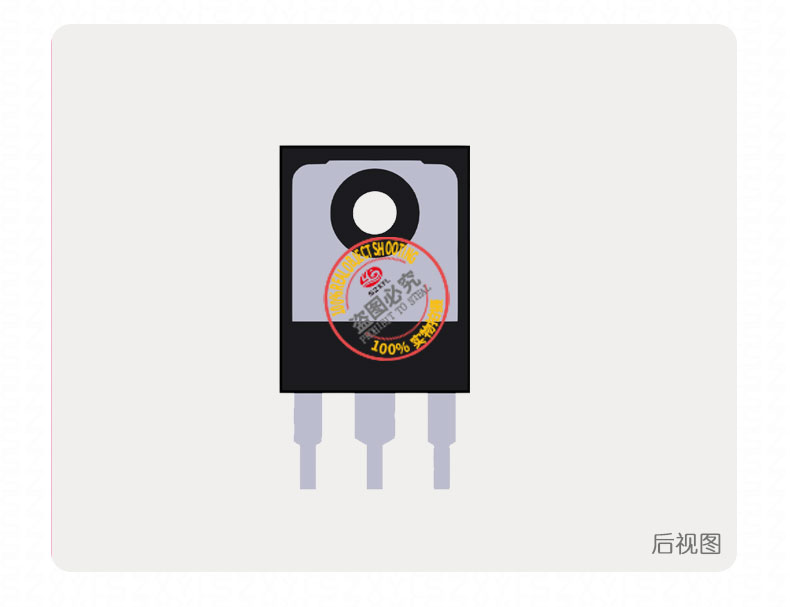

  1. TO-247 封装细节
    • 引脚布局:1 - 基极(B),2 - 集电极(C),3 - 发射极(E)。
    • 尺寸
      • 总长度:41.55mm
      • 宽度:16.25mm
      • 高度:5.05mm
    • 安装方式:通孔安装,需配合散热片使用以确保有效散热。
    • 散热设计
      • 建议使用金属散热器,表面需平整并涂覆导热硅脂(厚度≤50μm),以降低热阻。
      • 典型热阻(RθJC):40℃/W(结到外壳)。

四、应用领域

  1. 工业与消费电子
    • 加湿器与超声波设备:驱动大功率超声波换能器,如家用加湿器、工业清洗机。
    • 开关电源:作为主开关管,适用于 DC-DC 转换器(如 12V 转 24V 模块),支持宽输入电压范围(12V 至 120V)。
    • 通用开关电路:用于家电控制、电机驱动(如小型步进电机)等率场景。
  2. 通信与电力系统
    • 高压放大器:适用于音频功率放大(如车载音响)及射频功率放大。
    • 逆变器:处理低压直流转高压交流,如应急电源(UPS)。

五、产品特点

  1. 高电压与稳定电流能力
    • 高击穿电压和宽安全工作区(SOA),适用于中压、中电流环境。
    • 集电极电流达 7A(脉冲 14A),满足加湿器、开关电源等负载需求。
  2. 低损耗与高效能
    • 低饱和电压,降低导通损耗,提升能效。
    • 快速开关特性(下降时间 tf=0.5μs),适合高频开关应用(如 20kHz 以上的 PWM 控制)。
  3. 散热优势
    • TO-247 封装提供良好的散热路径,配合散热器可有效控制结温。
    • 支持长期高温工作(TJ=150℃),适应恶劣环境。

六、使用注意事项

  1. 电气安全
    • 避免超过极限参数,瞬时过载可能导致器件损坏。
    • 基极驱动电路需设计合理,确保足够的驱动电流以维持饱和状态。
  2. 散热设计
    • 必须安装散热片,确保热阻(RθJA)≤250℃/W(自然对流条件)。
    • 定期检查散热片与器件的接触状态,避免因松动导致过热。
  3. 焊接与装配
    • 焊接温度≤260℃,持续时间≤10 秒,防止引脚过热损伤。
    • 安装时需使用扭矩扳手固定,避免引脚受力变形。

七、典型应用电路

  1. 超声波加湿器驱动电路
    • 配置:2SC3835 作为主开关管,与 PNP 型晶体管组成推挽电路,驱动超声波换能器。
    • 优势:高电流能力(7A)和快速开关特性(tf=0.5μs),确保雾化效率和稳定性。
  2. DC-DC 转换器
    • 配置:2SC3835 与储能电感、续流二极管组成降压 / 升压电路,实现高效能量转换。
    • 优势:低饱和电压(VCE (sat)≤0.5V)和宽输入电压范围,适用于车载电源等场景。
