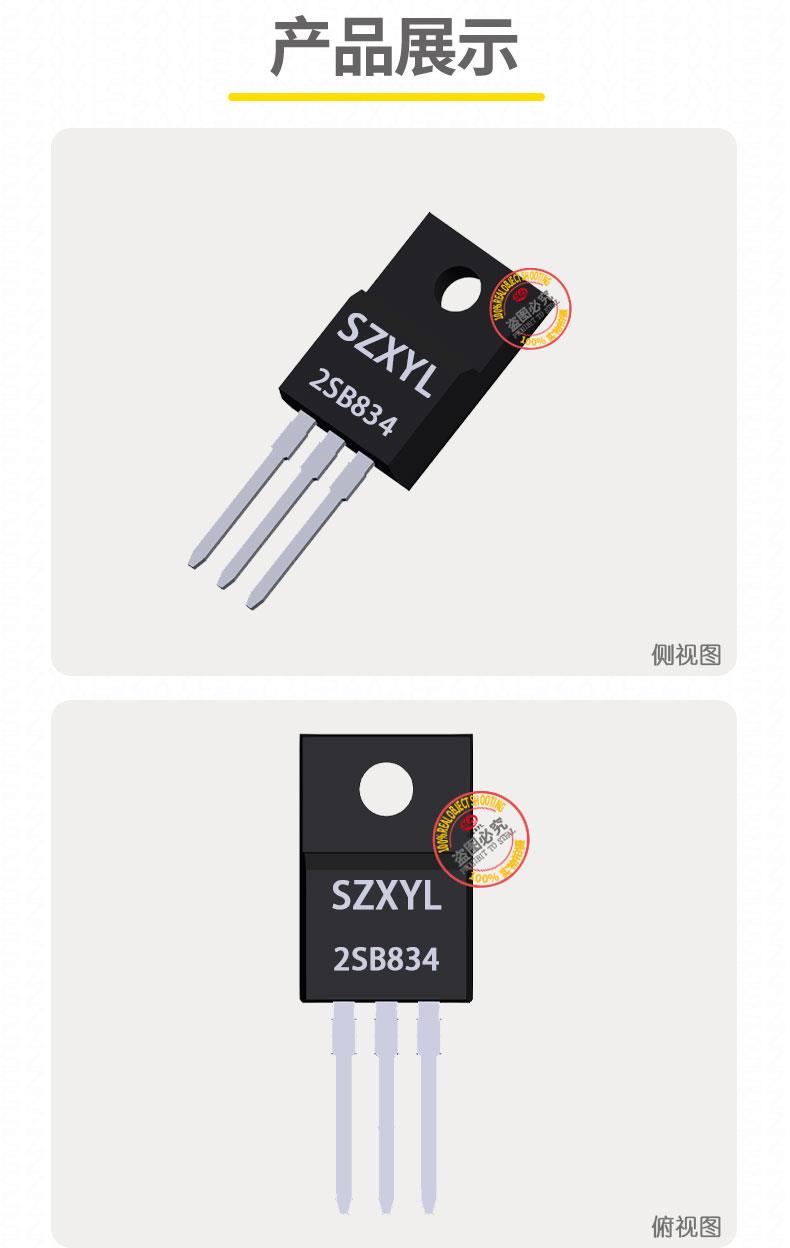

2SB834 TO-220F

一、2SB834基本信息

• 型号：2SB834
• 类型：PNP 型硅功率晶体管
• 封装形式：TO-220F

二、2SB834关键参数

1. 极限参数
   • 集电极 - 发射极电压（VCEO）：-60V
   • 集电极 - 基极电压（VCBO）：-60V
   • 发射极 - 基极电压（VEBO）：-7V
   • 集电极连续电流（IC）：-3A
   • 功率耗散（PD）：30W
   • 结温（TJ）：150℃
2. 直流特性
   • 直流电流增益（hFE）：
     • 当 IC=-1A、VCE=-5V 时，hFE≥60
   • 集电极 - 发射极饱和电压（VCE (sat)）：
     • ≤1.0V。
   • 基极 - 发射极饱和电压（VBE (sat)）：-1.2V。
3. 动态特性
   • 特征频率（fT）：9MHz。
   • 开关时间：
     • 存储时间（ts）：1.0μs（典型值）；
     • 下降时间（tf）：0.3μs

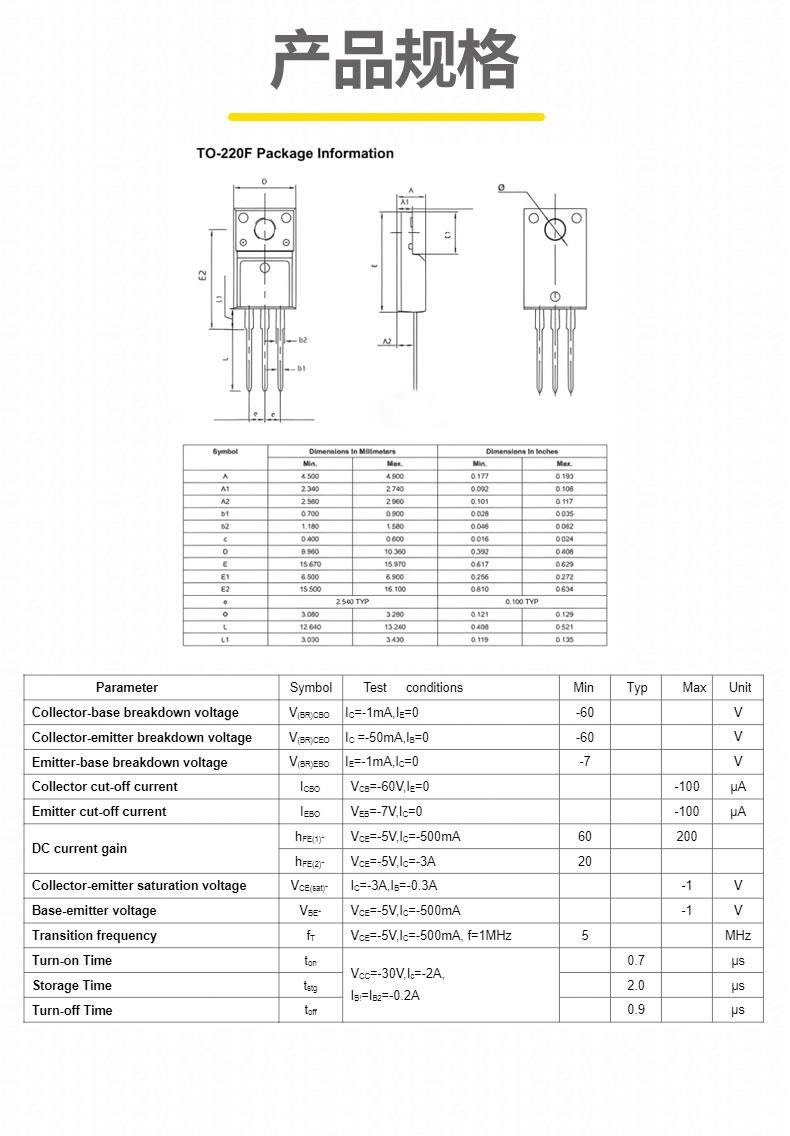

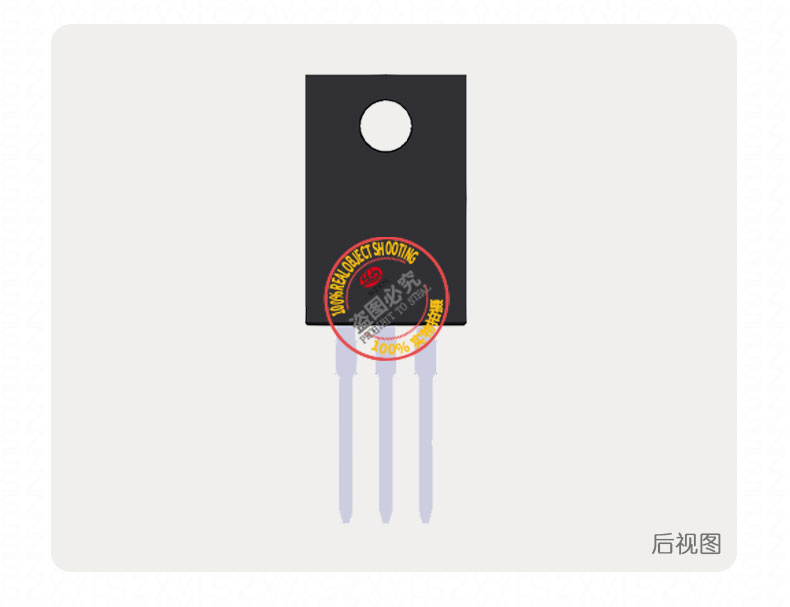

1. TO-220F 封装设计
   • 引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）
   • 尺寸：
     • 总长度：15.9mm；
     • 宽度：9.8mm；
     • 高度：4.3mm。
   • 安装方式：通孔安装，直接固定于金属散热片，无需绝缘垫。
   • 散热设计：
     • 典型热阻（RθJC）：5℃/W，配合散热器可将热阻（RθJA）降至≤100℃/W（自然对流）。
2. 材料与工艺
   • 采用外延平面工艺，优化低饱和电压特性，无内置保护二极管，需外部设计续流电路。
   • 塑料封装，符合 RoHS 标准的无铅版本可选。

四、应用领域

1. 音频功率放大
   • 中小功率音频功放：与 2SD880 组成互补对称输出级，驱动 8Ω 负载时可实现 30W 以上的输出功率，总谐波失真（THD）≤0.1%，适合家用音响、汽车音响系统。
   • 线性前置放大：利用高电流增益（hFE≥60）和低饱和电压（VCE (sat)=1.0V），实现高保真信号放大。
2. 电源管理
   • 线性稳压器：作为调整管，配合分压电路实现 0-30V/3A 输出的精密稳压，纹波≤50mV，适用于实验室设备、电子产品研发。
   • 低压开关电源：在 Buck 电路中处理 - 60V 输入，效率可达 85% 以上，适合消费电子供电。
3. 电机驱动与控制
   • 小型步进电机驱动：处理 - 60V 电压波动，驱动办公设备、自动化机械等低功率电机，需外部续流二极管抑制反电动势。
   • 伺服电机控制：利用快速响应特性（tf=0.3μs）实现精密位置控制，适合工业机械臂关节驱动。

五、产品特点

1. 高电流与低饱和电压能力
   • 集电极连续电流和低饱和电压，可直接驱动中小功率负载。
   • 低导通损耗特性适合长时间低功耗运行，延长器件寿命。
2. 散热与绝缘优势
   • TO-220F 全塑封装无需绝缘垫，简化安装流程，同时提供可靠的电气隔离，适合医疗设备、工业控制等对安全性要求高的场景。
   • 典型热阻确保在 30W 功率下仍能保持稳定性能。
3. 宽电压范围与高可靠性
   • 集电极 - 基极电压提供冗余设计，适应电压波动较大的工业环境。
   • 塑料封装符合 UL 94V-0 阻燃标准，适合高温环境应用。
   •
