TIP36C TO-247 产品详细描述

一、TIP36C基本信息

• 型号：TIP36C
• 类型：PNP 型硅功率晶体管
• 封装形式：TO-247

二、TIP36C关键参数

1. 极限参数
   • 集电极 - 发射极电压（VCEO）：100V。
   • 集电极 - 基极电压（VCBO）：140V。
   • 发射极 - 基极电压（VEBO）：5V。
   • 集电极连续电流（IC）：25A。
   • 功率耗散（PD）：125W。
   • 结温（TJ）：150℃。
2. 直流特性
   • 直流电流增益（hFE）：
     • 当 IC=1.5A、VCE=4V 时，hFE 范围为25~50；
     • 当 IC=15A、VCE=4V 时，hFE 范围为10~25。
   • 集电极 - 发射极饱和电压（VCE (sat)）：≤1.8V；≤4.0V（IC=25A，IB=5A 时）。
   • 基极 - 发射极饱和电压（VBE (sat)）：2.0V（IC=15A，IB=1.5A 时）；4.0V（IC=25A，IB=5A 时）。
3. 动态特性
   • 特征频率（fT）：3MHz。
   • 开关时间：
     • 开启时间（ton）：1.1μs；
     • 关闭时间（toff）：0.8μs。

三、TIP36C封装与物理特性

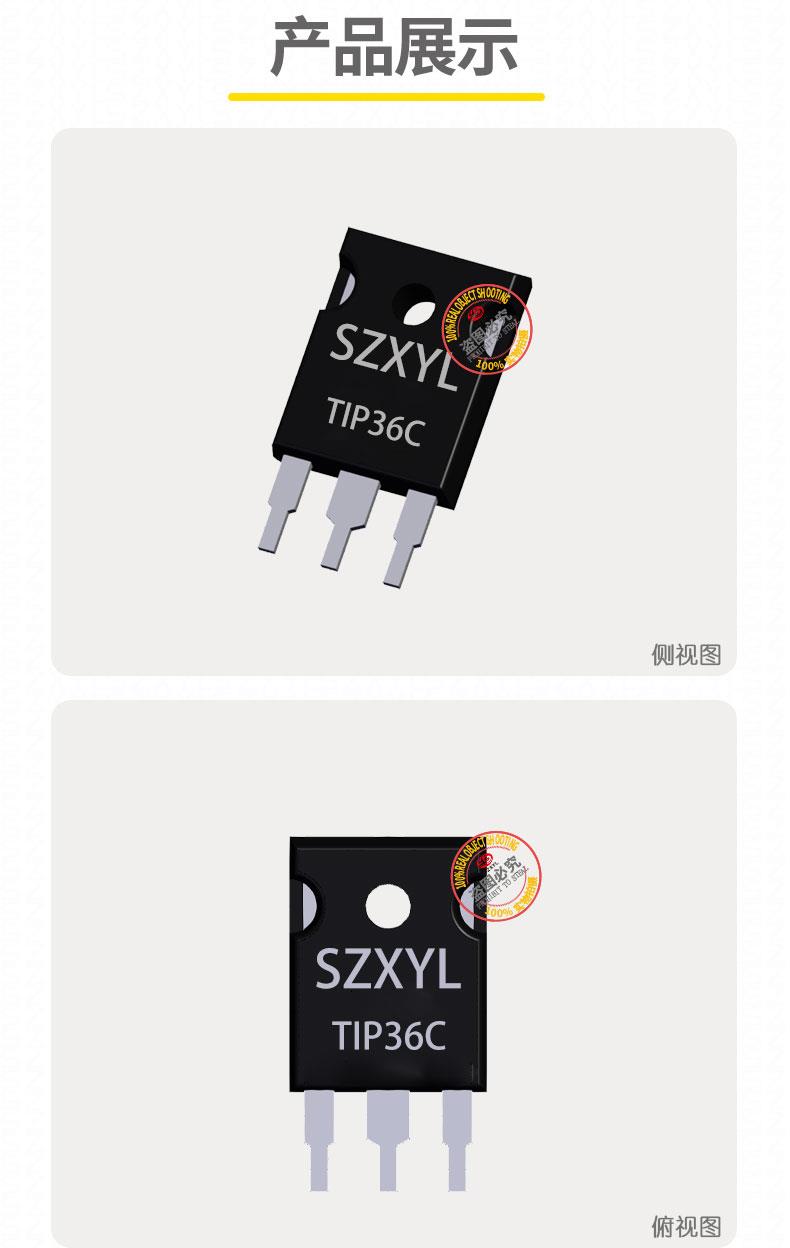

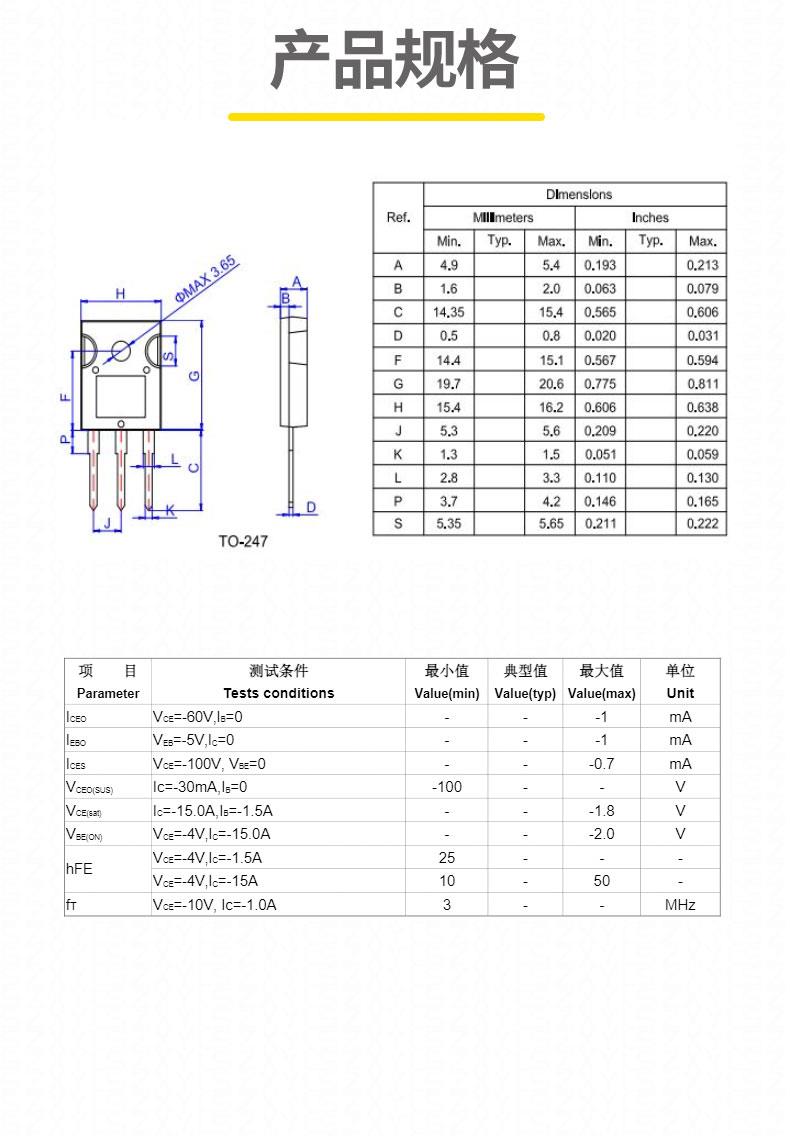

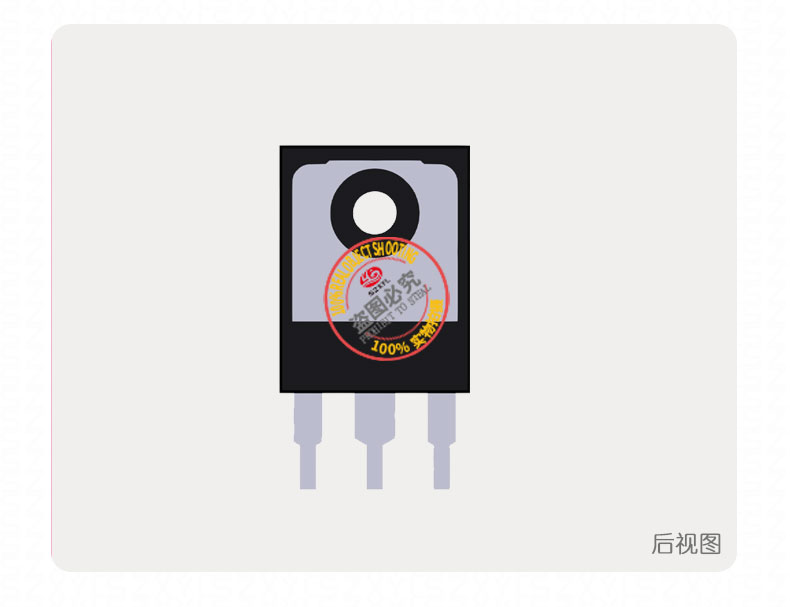

1. TO-247 封装设计
   • 引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）。
   • 尺寸：
     • 总长度：20.95mm；
     • 宽度：15.94mm；
     • 高度：5.02mm。
   • 安装方式：通孔安装，需配合金属散热片使用，表面涂覆导热硅脂（厚度≤50μm）以降低热阻。
   • 散热设计：
     • 典型热阻（RθJC）：1℃/W（结到外壳），配合散热器可将热阻（RθJA）降至≤250℃/W（自然对流）。
2. 材料与工艺
   • 采用硅外延平面工艺（MBIT），优化低饱和电压特性，适用于高电流放大和开关应用。
   • 塑料封装（非绝缘型），符合 RoHS 标准的无铅版本可选。

四、应用领域

1. 音频功率放大
   • 高保真功放电路：与 NPN 型 TIP35C 组成互补对称输出级，处理低失真音频信号放大，支持 25A 大电流驱动扬声器，适用于家用音响、汽车功放等。
   • 驱动级应用：作为末级驱动管，配合前级放大电路实现全桥输出，提升音频信号的功率输出能力。
2. 电源管理与电机驱动
   • 低压直流电机驱动：处理宽输入电压（12V 至 100V）的电机控制，支持 25A 大电流，适用于电动工具、工业自动化设备。
   • 串联稳压器：利用低饱和电压特性（VCE (sat)=1.8V），实现高精度电压调节，适用于精密仪器电源。
3. 通用放大与开关
   • 继电器驱动：通过基极电阻控制饱和导通，可靠驱动高负载继电器，配合续流二极管保护电路。
   • LED 照明控制：作为线性调节器，稳定 LED 驱动电流，延长光源寿命。

五、产品特点

1. 高电流与低饱和损耗
   • 行业ling先的集电极电流（25A）和宽安全工作区（SOA），可承受短时过载（脉冲电流 50A）。
   • 低饱和电压（VCE (sat)=1.8V）有效减少导通损耗，适合长时间高负载运行。
2. 散热优势（TO-247 封装）
   • TO-247 封装提供比 TO-220 更优的散热路径，配合散热器可有效控制结温，适合紧凑设计的低压设备。
   • 典型热阻（RθJC=1℃/W）确保在高功率下仍能保持稳定性能，延长器件寿命。
3. 互补对称设计
   • 与 TIP35C（NPN 型）组成互补对，简化音频功放电路设计，降低外部元件需求。
   •
