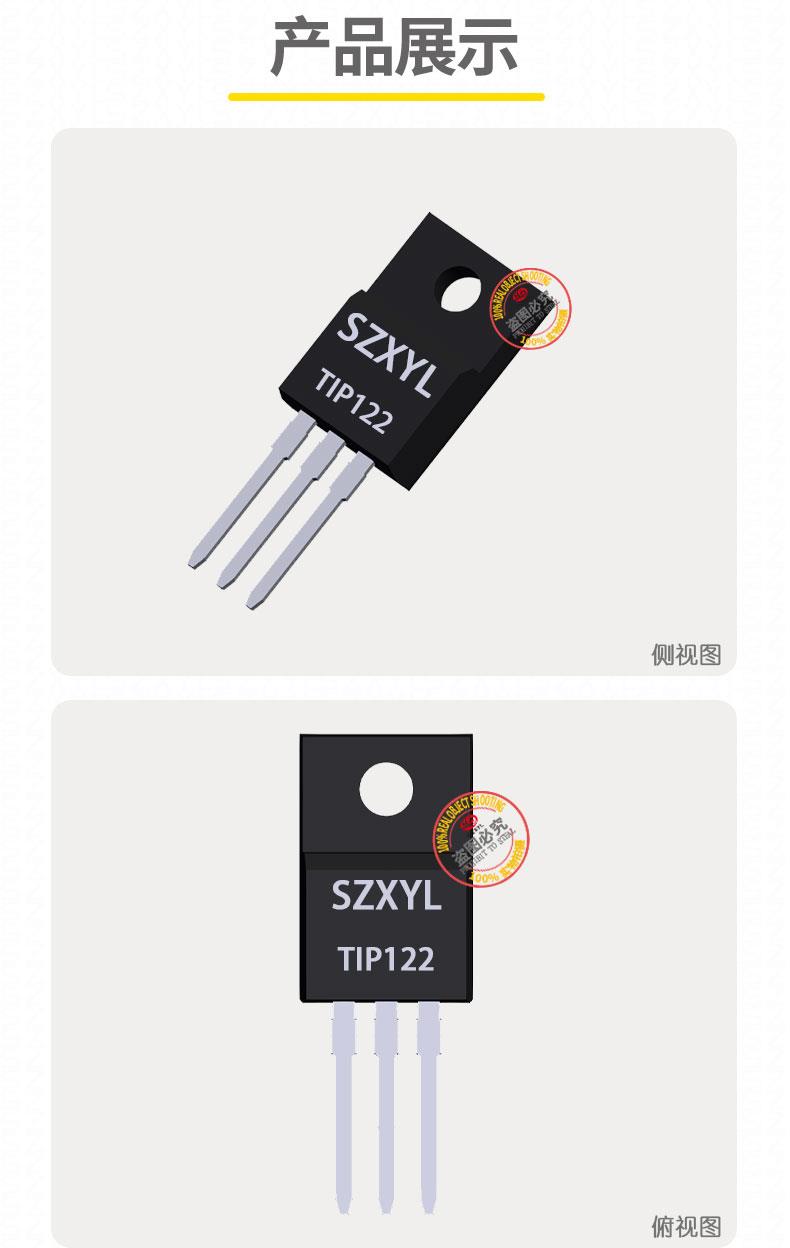

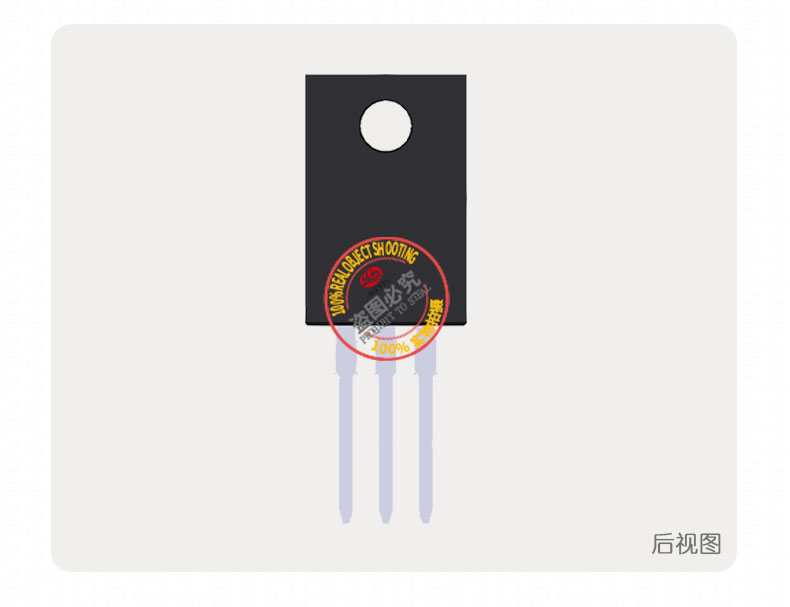

TIP122 是一款高性能 NPN 达林顿功率晶体管，采用 TO-220F 封装，专为高电压、大电流应用设计.
- 电压与电流能力：集电极 - 发射极电压达 %2B 100V，可承受高电压环境；集电极电流zui大 %2B 5A，满足中大功率电路需求。
- 功率耗散：在 25℃环境温度下，安装标准散热片时功率耗散为 65W；无散热片时降至 2W，需根据实际散热条件选择。
- 直流电流增益（hFE）：在 IC=3A、VCE=3V 条件下，hFE 典型值为 1000~2500，达林顿结构显著提升电流放大能力，仅需微小基极电流即可驱动大负载。
- 饱和压降：集电极 - 发射极饱和电压为 2V，4V，有效降低导通损耗。
- 工作温度：-65℃至 %2B 150℃宽温范围，适应严苛工业环境。
- 达林顿结构优势
双晶体管级联设计实现超高电流增益，内置基极 - 发射极分流电阻（R1=8kΩ，R2=0.12kΩ）优化稳定性，防止误触发。部分型号内置续流二极管，可有效抑制反电动势，保护电路安全。 - 高效散热设计
TO-220F 封装集成全包裹式金属散热片，通过塑料外壳实现电气隔离，散热效率比普通 TO-220 提升 30%，可直接安装至散热器以降低结温。其金属散热片厚度达 2.54mm，无需额外绝缘垫即可安装。 - 高可靠性
采用基岛技术优化线性度，减少信号失真；环氧树脂外壳符合 UL94V-0 阻燃标准，确保长期使用安全。 - 快速开关能力
特征频率（fT）达 3MHz，支持高效开关应用，如开关电源和电机控制。 - 互补型号支持
与 PNP 型 TIP127 形成互补对管，方便设计推挽电路或对称放大结构；
- 电机控制：驱动直流电机、步进电机及伺服电机，实现速度与方向调节，适用于工业机器人、汽车启动电路和车窗控制。内置续流二极管可有效抑制反电动势，保护电路安全。
- 开关电源：作为主开关元件，在 AC/DC 转换器中实现高效能量转换，支持宽电压输入范围。
- 音频放大：在音响功放电路中与 TIP127 组成推挽结构，提供稳定的高电流输出驱动扬声器，尤其适合低失真音频放大。
- 继电器驱动：作为高侧开关控制继电器线圈，实现高电压负载的通断切换，广泛应用于工业自动化和家电控制。
- LED 调光：通过脉宽调制（PWM）技术jing确控制 LED 亮度，适用于舞台灯光、汽车照明等场景。其高电流增益特性可简化驱动电路设计。
- 散热要求
必须搭配足够散热片，避免长期满负荷工作导致过热。建议通过热设计确保结温不超过 150℃。例如，在环境温度 60℃时，需选择热阻≤50℃/W 的散热器。 - 静电防护
处理时需佩戴防静电手环，避免静电放电损坏器件；焊接温度控制在 260℃以下，时间不超过 5 秒。 - 引脚连接
引脚顺序通常为基极（B）、集电极（C）、发射极（E）
TIP122 TO-220F 凭借其达林顿结构的高增益特性、稳定的电流处理能力及可靠的性能表现，成为电机驱动、电源管理、音频放大等领域的理想选择。
