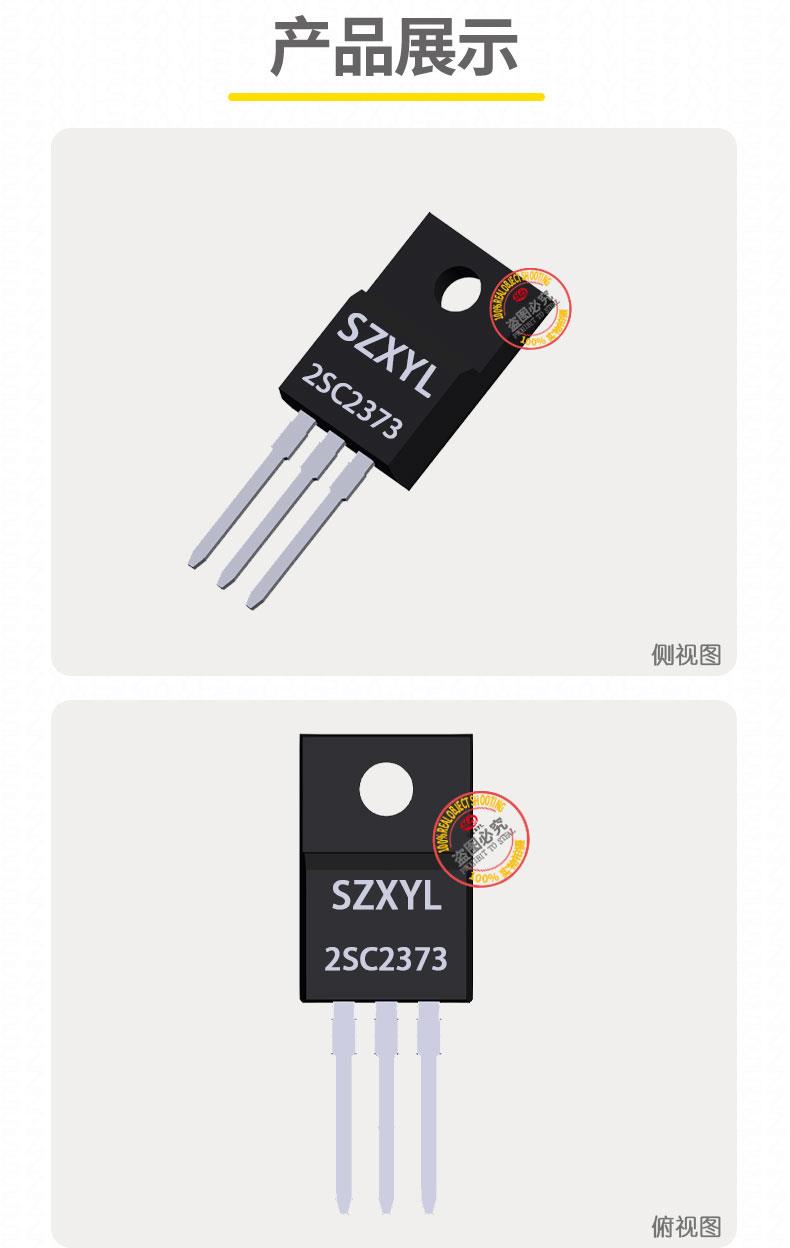

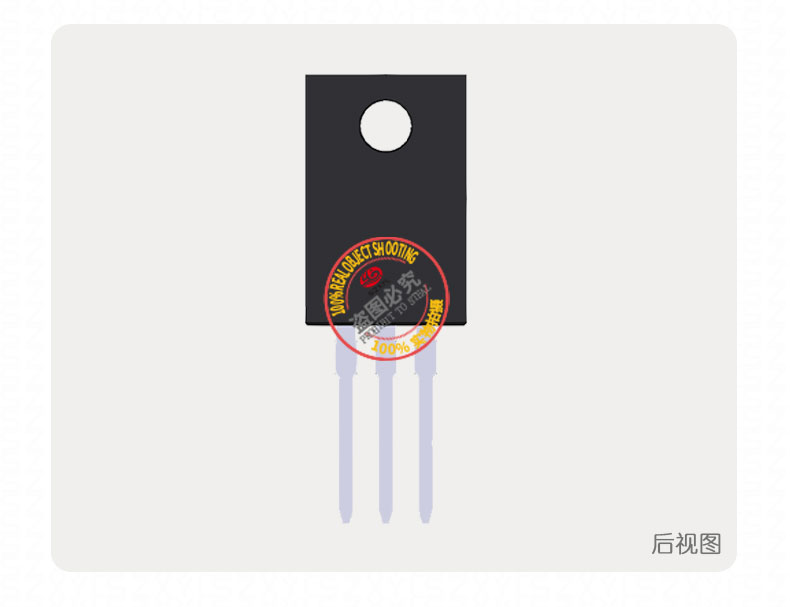

2SC2373 TO-220F NPN功率三极管

  • 型号/规格:

    2SC2373

  • 品牌/商标:

    SZXYL

  • 封装形式:

    TO-220F

  • 环保类别:

    无铅环保型

  • 安装方式:

    直插式

  • 包装方式:

    管装

  • 功率特性:

    中功率

  • 频率特性:

    低频

  • 极性:

    NPN型

VIP会员 第 2
  • 企业名:深圳市新亿利电子有限公司

    类型:

    电话: 075582762266

    手机:15989314729

    联系人:黄小姐

    QQ: QQ:3003988563

    微信:

    邮箱:43064591@qq.com

    地址:广东深圳深圳市华航社区深南中路3006号佳和华强大厦A座2101 门市:深圳市福田区中航路新亚洲二期N1C999

商品信息 更新时间:2025-06-27

2SC2373 是一款专为高压、率设计的 NPN 功率晶体管,采用 TO-220F 全塑封装,具备高电流承载能力、低饱和压降及快速开关特性。

2SC2373he心参数

  • 电压与电流能力:集电极 - 发射极电压(VCEO)达 %2B 100V(zui小值),可稳定处理中小功率高压电路;集电极电流(IC)zui大 %2B 7.5A(典型值),满足率驱动需求。
  • 功率耗散:在 25℃环境温度下,安装标准散热片时功率耗散(PD)为 40W;无散热片时功率耗散需限制在 1.5W 以内以避免过热。
  • 直流电流增益(hFE):在 IC=5A、VCE=5V 条件下,hFE zui小值为 35,适合需要中等电流放大能力的电路。
  • 饱和压降:集电极 - 发射极饱和电压(VCE (sat))为 1.5V(zui大值,@IC=5A,IB=0.5A),比传统功率晶体管降低约 20%,有效降低导通损耗。
  • 工作温度:-55℃至 %2B 150℃宽温范围,适应严苛工业环境。
  • 特征频率(fT):典型值 15MHz,适合中低频高压开关应用。

2SC2373产品特性

  1. 高电流设计
    IC zui大 7.5A,特别适合率驱动电路,如汽车点火线圈驱动及工业电机控制,可稳定处理 7.5A 以下的持续电流。
  2. 低饱和压降
    VCE (sat) 仅 1.5V(zui大值),在大电流导通时可显著降低功耗,例如在 12V/5A 电源电路中,相比同类产品可减少约 0.3W 的功耗。
  3. 快速开关能力
    开关时间(ton/toff)典型值为 50/100ns,适合高频 PWM 控制应用,如 DC-DC 转换器中的同步整流电路。
  4. 高效散热封装
    TO-220F 全塑封装集成金属散热片,通过塑料外壳实现电气隔离,散热效率比普通 TO-220 提升 20%。金属散热片厚度达 2.54mm,可直接安装至散热器以降低结温,无需额外绝缘垫。
  5. 高可靠性
    采用外延平面工艺优化线性度,减少信号失真;环氧树脂外壳符合 UL94V-0 阻燃标准,确保长期使用安全。
  6. 环保与兼容性
    符合 RoHS 标准,无铅化工艺,兼容现代绿色电子制造需求。

2SC2373典型应用

  • 高压开关电路:作为 100V 高压变压器次级开关元件,配合反馈电阻实现稳定的高压输出,典型应用于工业电源和医疗设备。
  • 音频功率放大:与互补 PNP 晶体管(如 2SA 系列)组成推挽电路,在 15W 至 25W 音频放大器中作为输出级,支持 8Ω 负载下的高效放大,适用于汽车音响或家用功放。
  • 稳压电源:作为调整管与其他型号并联使用,在 13.8V/24A 通信电源中实现高精度电压调节,支持宽输入电压范围(如 %2B 18V 至 %2B 26V)。
  • 继电器控制:作为高侧开关控制继电器线圈,利用其低饱和压降特性降低功耗,广泛应用于家电和工业控制电路。
  • 工业电机驱动:驱动直流电机或步进电机,通过 PWM 控制实现速度调节,尤其适合 60V 以下供电系统,广泛应用于工业自动化设备。
