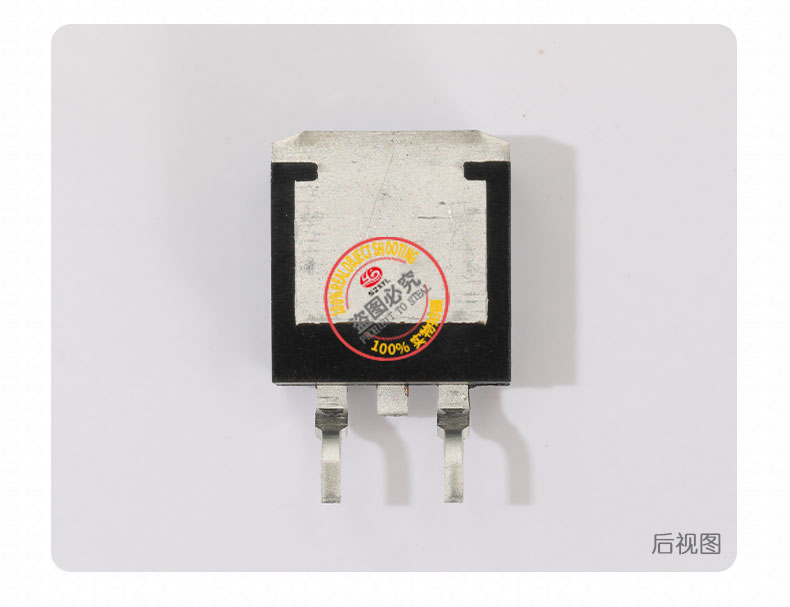

2SD2012 TO-263 NPN功率晶体管

  • 型号/规格:

    2SD2012

  • 品牌/商标:

    SZXYL

  • 封装形式:

    TO-263

  • 环保类别:

    无铅环保型

  • 安装方式:

    贴片式

  • 包装方式:

    卷带编带包装

  • 功率特性:

    中功率

  • 频率特性:

    高频

  • 极性:

    NPN型

VIP会员 第 2
  • 企业名:深圳市新亿利电子有限公司

    类型:

    电话: 075582762266

    手机:15989314729

    联系人:黄小姐

    QQ: QQ:3003988563

    微信:

    邮箱:43064591@qq.com

    地址:广东深圳深圳市华航社区深南中路3006号佳和华强大厦A座2101 门市:深圳市福田区中航路新亚洲二期N1C999

商品信息 更新时间:2025-06-27

2SD2012 TO-263 NPN功率晶体管

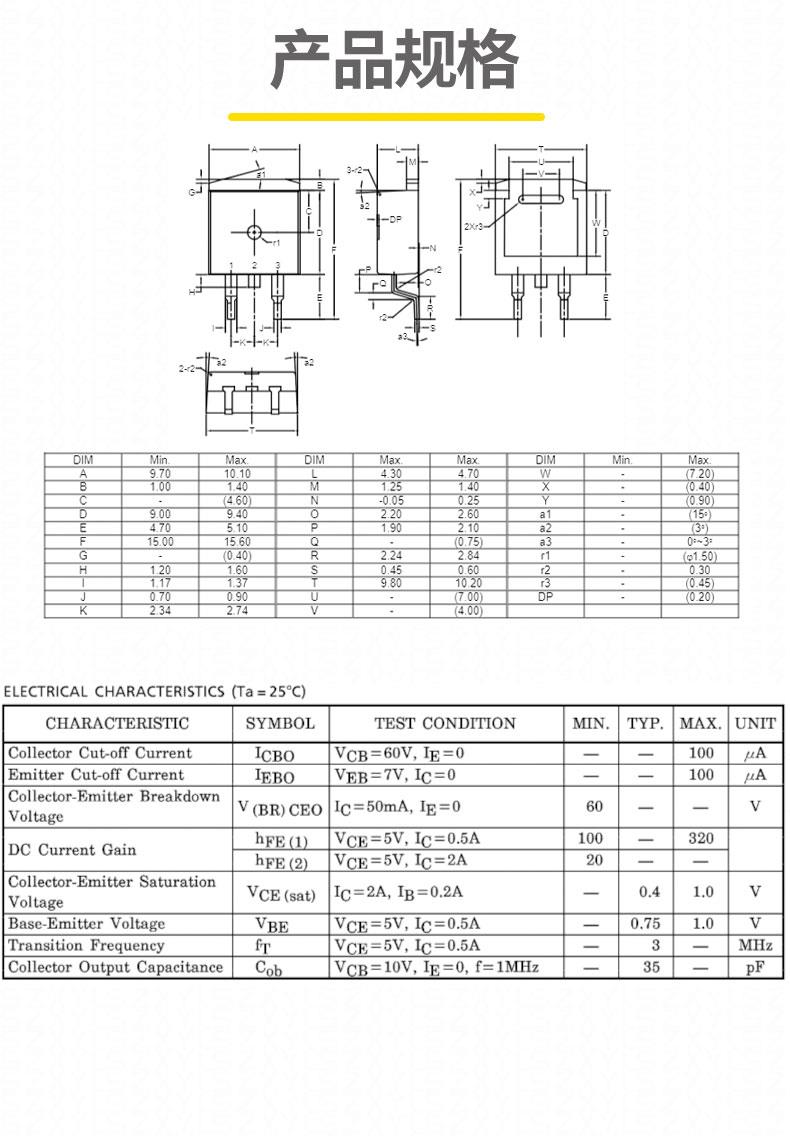

2SD2012he心参数

  • 电压与电流能力
    集电极 - 发射极电压(VCEO)达 60V(zui小值),适用于 60V 以下低压电路;集电极电流(IC)zui大 3A(连续),峰值电流 6A,满足中小功率音频放大需求。
  • 功率耗散
    在 25℃环境温度下,安装标准散热片时功率耗散(PD)约为 25W;TO-263 封装因散热效率提升 10%-15%,实际功率耗散可能达 27.5-28.8W。无散热片时功率耗散需限制在 3W 以内(基于结到环境热阻 RθJA=40℃/W)。
  • 直流电流增益(hFE)
    在 IC=0.5A、VCE=5V 条件下,hFE zui小值为 100,典型值 150-200,分为 O(100-150)、Y(150-200)两个等级,可稳定实现高保真音频放大。
  • 饱和压降
    集电极 - 发射极饱和电压(VCE (sat))为 0.4V,比传统音频晶体管降低约 50%,显著减少导通损耗。
  • 工作温度
    -55℃至 %2B 150℃宽温范围,适应工业环境及汽车级应用。
  • 结构设计
    采用平面工艺优化线性度,环氧树脂外壳符合 UL94V-0 阻燃标准;部分厂商型号可能内置反向并联集电极 - 发射极二极管(需确认型号后缀),抑制感性负载产生的反向电动势。

2SD2012产品特性

  1. 高保真音频放大能力
    VCEO 达 60V,特别适合 60V 以下音频功率放大应用,如汽车音响、家庭影院的伴音功放,可稳定处理高保真音频信号。集电极电流 3A(连续)、6A(峰值),支持直接驱动 8Ω/100W 扬声器负载,满足中小功率音频系统需求。
  2. 低饱和压降与高效散热
    VCE (sat) 典型值 0.4V,在大电流导通时功耗显著降低。例如,在 24V/2A 电源中可减少约 0.8W 功耗,提升系统效率。TO-263 封装集成大面积金属散热片,热阻 RθJC=4.5℃/W(结到壳),支持直接焊接至 PCB 铜箔或散热器,散热效率比普通 TO-220 提升 12%。
  3. 高可靠性与宽温适应性
    采用环氧树脂封装,抗机械冲击能力强;符合 RoHS 标准(EcoPak? ren证),无铅化工艺兼容现代绿色电子制造需求。-55℃至 %2B 150℃工作温度范围,可适应极端工业环境及汽车级应用中的温度波动。
  4. 内置二极管保护
    集成反向并联集电极 - 发射极二极管,无需外部续流二极管即可保护电路免受感性负载(如扬声器线圈)产生的反向电压冲击,简化设计并降低成本。

2SD2012典型应用

  • 汽车音响系统:作为音频功率放大器的输出级,驱动中低音扬声器,通过高电流增益(hFE 典型值 150-200)实现高保真音质,支持 12-24V 车载电源系统。
  • 家庭影院功放:在立体声或多声道功率放大器中作为末级放大元件,配合前置放大器实现 100W 以上输出功率,适用于客厅音响和迷你音响设备。
  • 工业音频模块:在工厂广播系统、公共广播设备中作为音频信号放大元件,确保长距离传输时的信号稳定性,支持 48V 以下工业电源。
  • 消费电子设备:在便携式蓝牙音箱、多媒体投影仪中作为功率放大模块,通过低饱和压降(0.4V 典型值)提升电池续航能力。
