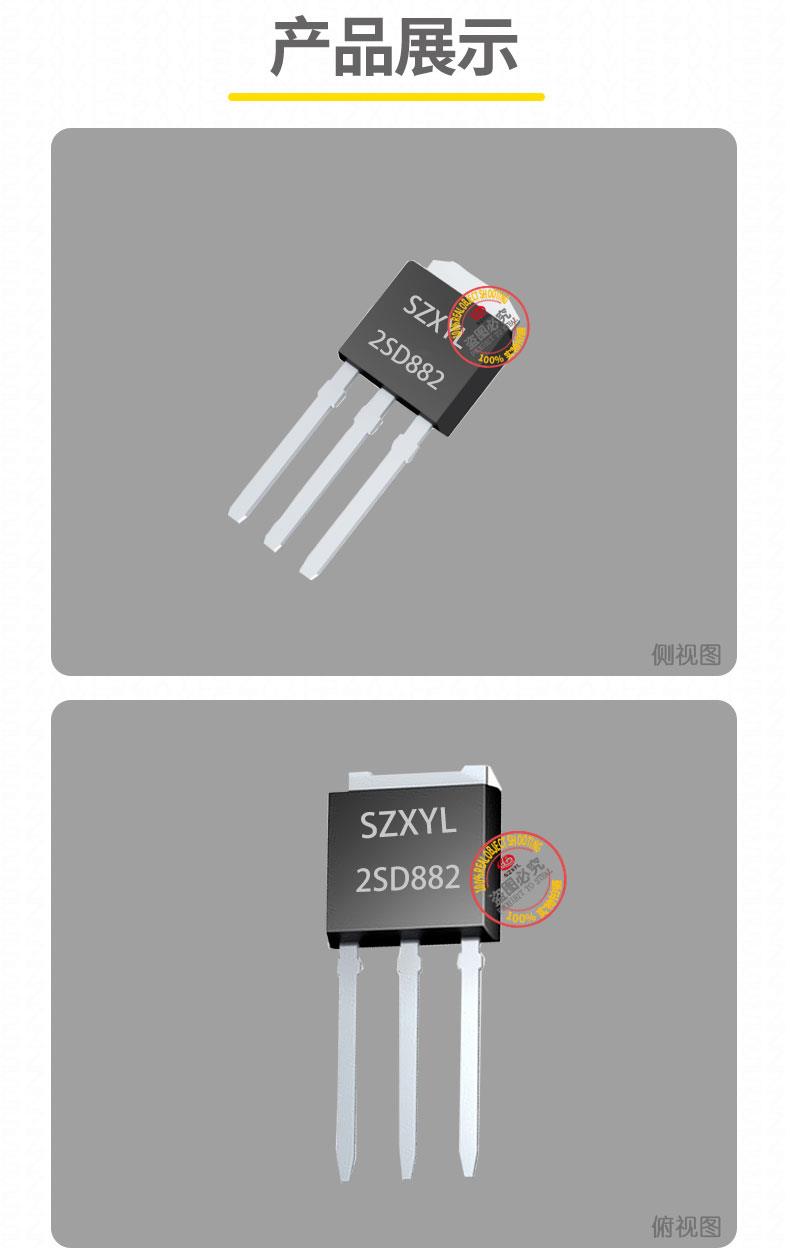

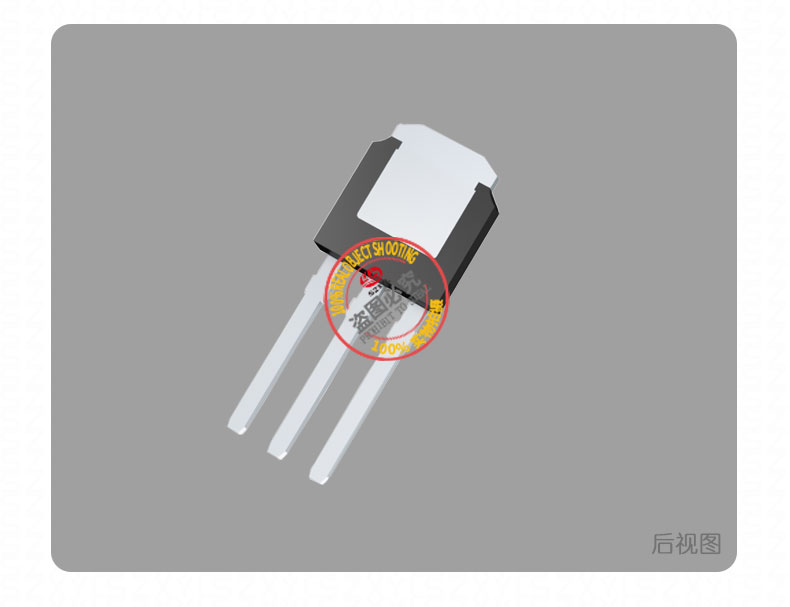

2SD882 TO-251 产品描述

2SD882he心参数

• 电压与电流能力：
  集电极 - 发射极电压达30V（zui大值），适用于低压场景；集电极电流（IC）zui大3A（连续），峰值7A，可满足消费电子、汽车辅助电路等领域需求。
• 功率耗散：
  在 25℃环境温度下，安装标准散热片时功率耗散为1W（TO-251）；无散热片时功率耗散需限制在0.75W以内
• 直流电流增益（hFE）：
  在 IC=1A、VCE=2V 条件下，hFE 范围根据后缀分为三档：
  • Q 档：100~200（典型值 150）
  • P 档：160~320（典型值 240）
  • E 档：200~400（典型值 300）
    覆盖广泛应用需求。例如，驱动 3A 负载需基极电流7.5~30mA，建议搭配图腾柱驱动电路以降低驱动损耗。
• 饱和压降：
  集电极 - 发射极饱和电压（VCE (sat)）为0.5V，比传统三极管降低约 20%，有效减少导通损耗。
• 开关速度：
  特征频率（fT）达90MHz，支持高频开关应用，适用于音频放大器、电机驱动等场景。开关时间 < 3μs，响应速度优于同类产品。
• 结构设计：

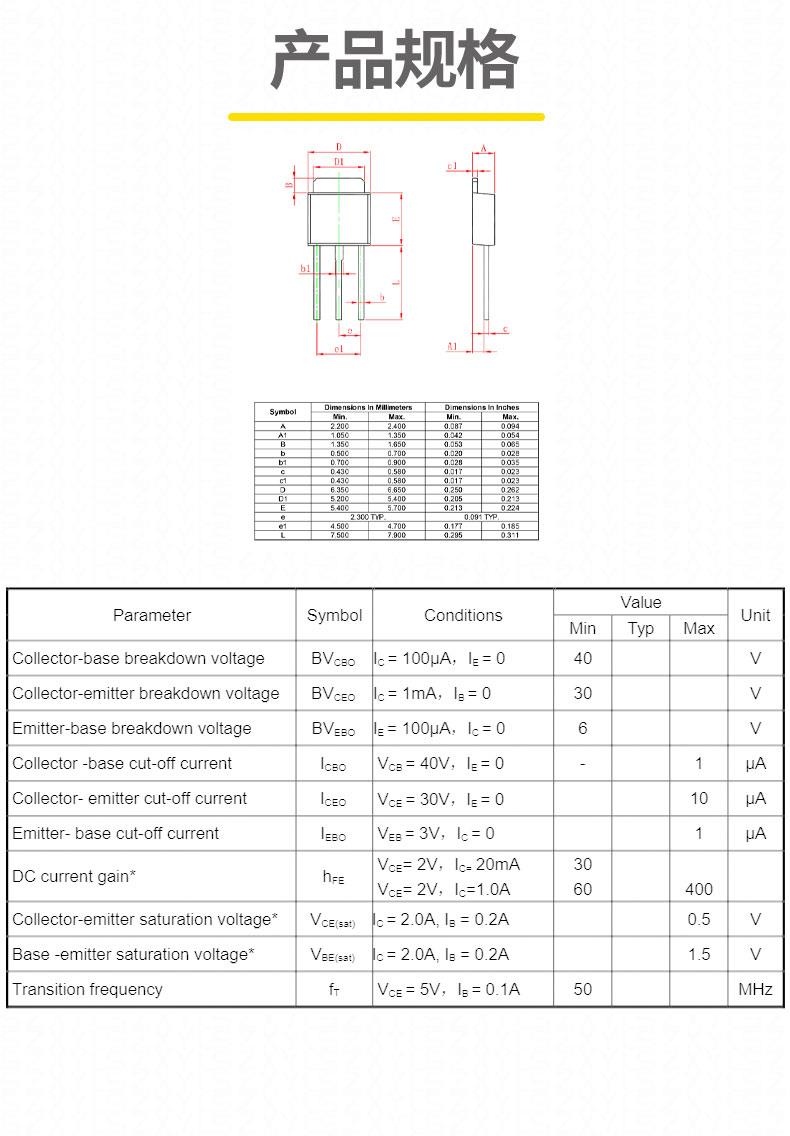

  采用平面扩散工艺优化开关速度，环氧树脂外壳符合 UL94V-0 阻燃标准，无内置续流二极管，需外部配置保护电路。TO-251 封装尺寸为10.8mm?7.8mm?2.7mm，引脚间距2.54mm，引脚顺序为基极（B）、集电极（C）、发射极（E）。

2SD882产品特性

1. 低饱和压降与高效能
   0.5V 的典型饱和压降在 3A 负载下功耗仅 1.5W，比传统晶体管节省约 15% 能量。适用于电池供电设备及高效电源管理电路。
2. 高增益与宽电流范围
   hFE 分档设计（100~400）覆盖广泛应用需求：低增益档（Q 档）适合高电流驱动，高增益档（E 档）可简化前级驱动设计。
3. 宽温适应性与高可靠性
   -55℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车电子的温度波动。环氧树脂封装抗机械冲击能力强，符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。
4. 抗浪涌能力与保护设计
   采用抗雪崩设计，可承受感性负载产生的电压尖峰。在电机驱动电路中需外部配置续流二极管，抑制反向电动势，保护晶体管免受损坏。
5. 紧凑封装与通孔安装
   TO-251 封装尺寸紧凑，金属散热片外露设计便于直接接触散热器，适合高密度通孔安装布局；引脚间距2.54mm，符合 JEDEC 标准，引脚顺序为基极（B）、集电极（C）、发射极（E）。

2SD882典型应用

• 音频功率放大：在 12V 车载音响系统中作为功率放大管，输出 8W 音频信号，总谐波失真（THD）<0.1%，支持低功耗待机模式。
• 低压电源管理：在 5V 输入电压下，作为线性稳压器输出 3.3V/3A 稳定电压，纹波抑制比达 50dB，适用于嵌入式系统供电。
• 汽车辅助电路：在 12V 车载系统中驱动车窗升降器电机，峰值电流 7A 可满足短时高负载需求，寿命达 5 万次以上。
• 工业自动化：在 PLC 控制电路中作为信号放大管，将 5V 逻辑信号放大至 24V 驱动电磁阀，响应时间 < 2.5μs。
• 消费电子设备：在智能音箱中作为 12V 电源管理开关，输出 2A 稳定电流，支持低功耗待机模式。
•
