2SA1700 产品特点：

1. 超高电压处理能力
   -400V 的 VCEO 使其成为高压电路的理想选择
2. 精密信号放大特性
   hFE 范围 60~200，结合低饱和压降，可实现高保真信号放大，适用于音频前置放大器或仪器仪表的精密调理电路。
3. 紧凑表面贴装设计

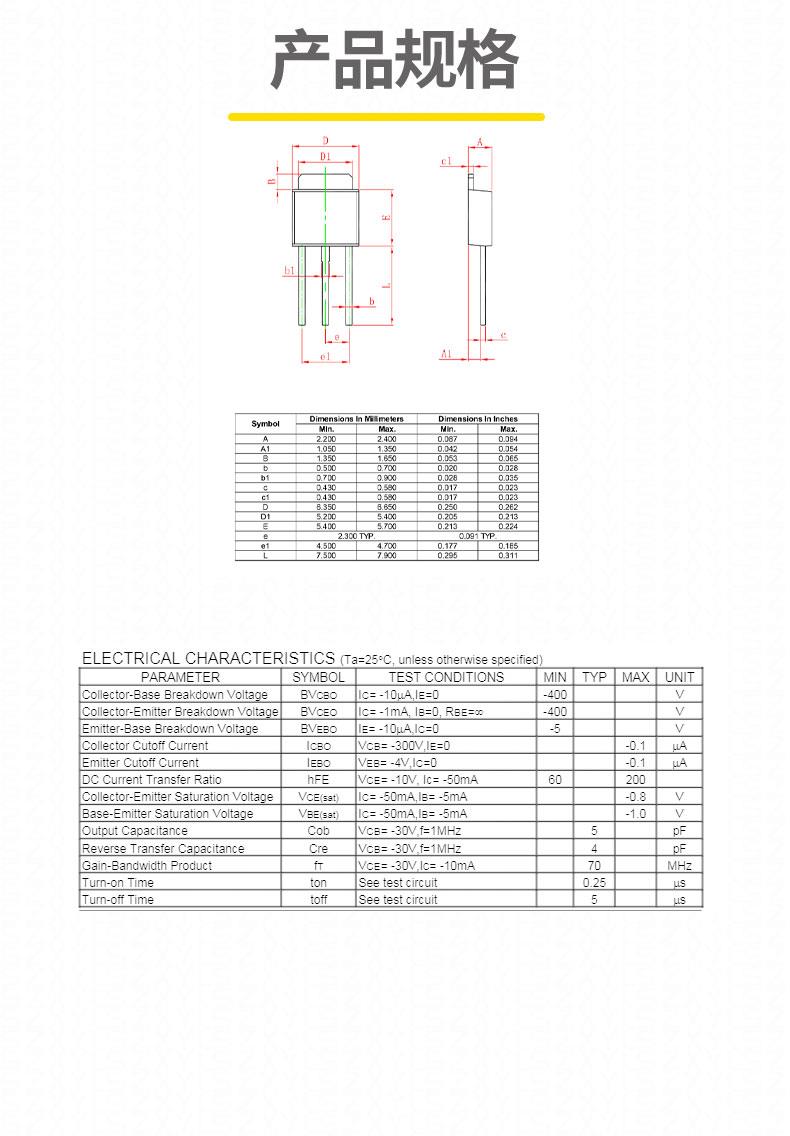

   TO-251 封装尺寸约 6.2mm?6.4mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局，同时通过金属引脚设计提升散热效率。
4. 宽温度范围与可靠性
   工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试
5. 环保合规
   通过 RoHS ren证，符合欧盟环保标准，满足无铅化要求，适用于绿色能源和消费电子领域。

2SA1700 技术参数：

• 极限参数：
  • 集电极 - 发射极电压（VCEO）：-400V
  • 集电极电流（Ic）：0.2A（连续），脉冲电流 - 0.3A
  • 功率耗散（Pd）：1W
  • 直流电流增益（hFE）：60~200
• 动态特性：
  • 饱和压降（Vce (sat)）：≤0.8V
  • 特征频率（fT）：70MHz
• 温度范围：
  • 工作温度：-55℃至 %2B 150℃
  • 存储温度：-65℃至 %2B 150℃

2SA1700 应用领域：

1. 高压电源管理
   作为线性稳压器调整管，处理 400V 输入电压，输出稳定直流电压，适用于工业设备或医疗仪器的高压供电模块。
2. 精密信号放大
   与 NPN 晶体管组成差分放大器，用于音频前置放大或传感器信号调理，利用其高增益和低噪声特性提升系统精度。
3. 汽车电子
   在车载 48V 系统中驱动电磁阀或继电器，配合保护电路实现高压负载控制
4. 消费电子
   在高端音响设备中作为 PNP 输出管，与 2SC 系列 NPN 晶体管组成推挽放大电路，输出高保真音频信号，支持宽电压电源输入。
5. 工业控制
   作为高压开关管用于固态继电器或电机驱动器，控制 220V 交流负载，结合光耦实现电气隔离。

2SA1700 典型应用电路：

• 高压线性稳压器

• 音频前置放大器



注意事项：

1. 基极驱动优化

2. 静电防护

3. 散热管理


总结：

2SA1700 TO-251 凭借其 - 400V 高压能力、精密信号放大特性和紧凑封装设计，成为高压电源管理、汽车电子和高端音频设备的理想选择。其宽增益范围和高可靠性使其在工业控制和消费电子中亦表现出色，尤其适合对电压稳定性和空间效率要求较高的应用。
