2SC2983产品特点：

1. 高耐压与高效开关特性
   160V 集电极 - 发射极电压（VCEO）支持高压应用
2. 宽 hFE 分档与低失真放大
   直流电流增益（hFE）分档特性在多级放大电路中可实现低失真信号放大。

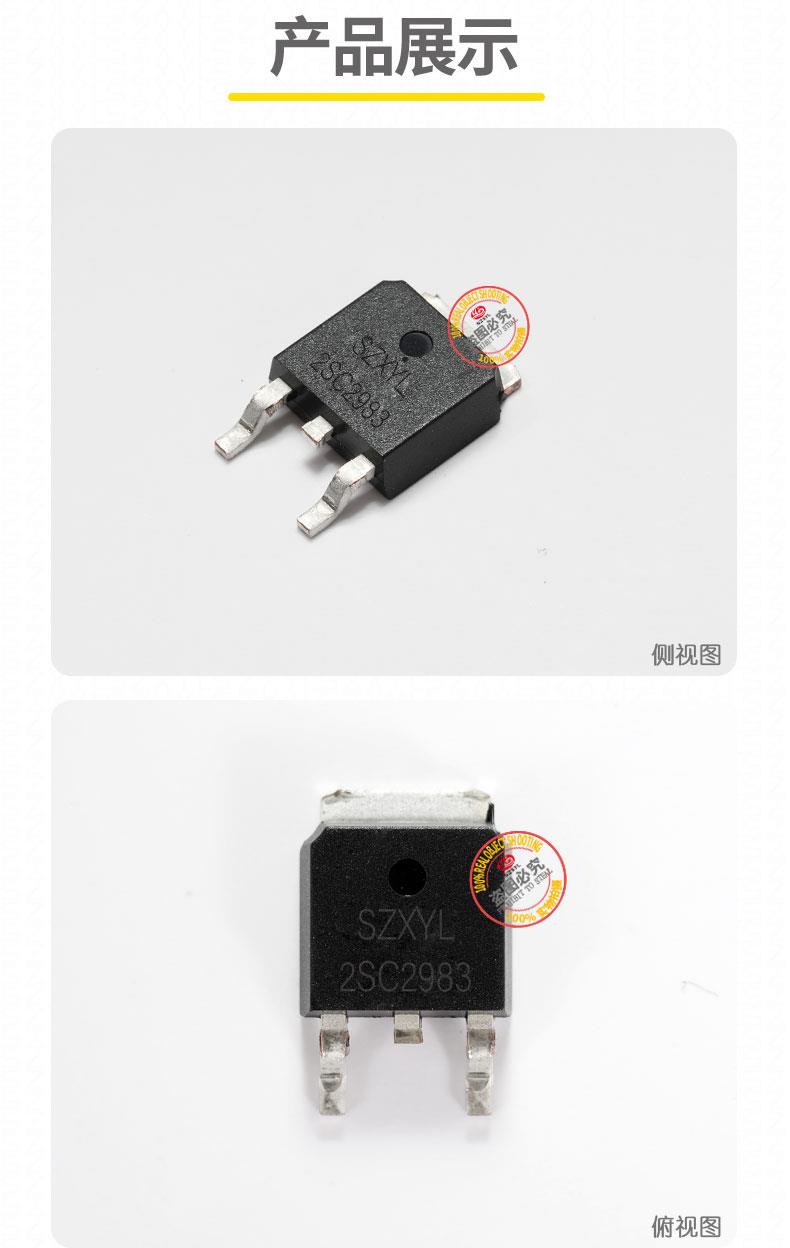

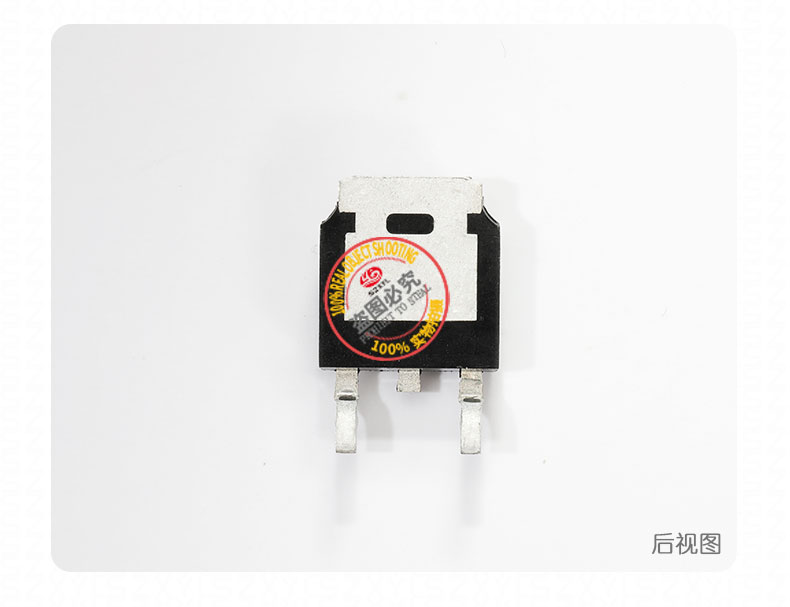

3. 紧凑封装与散热优化

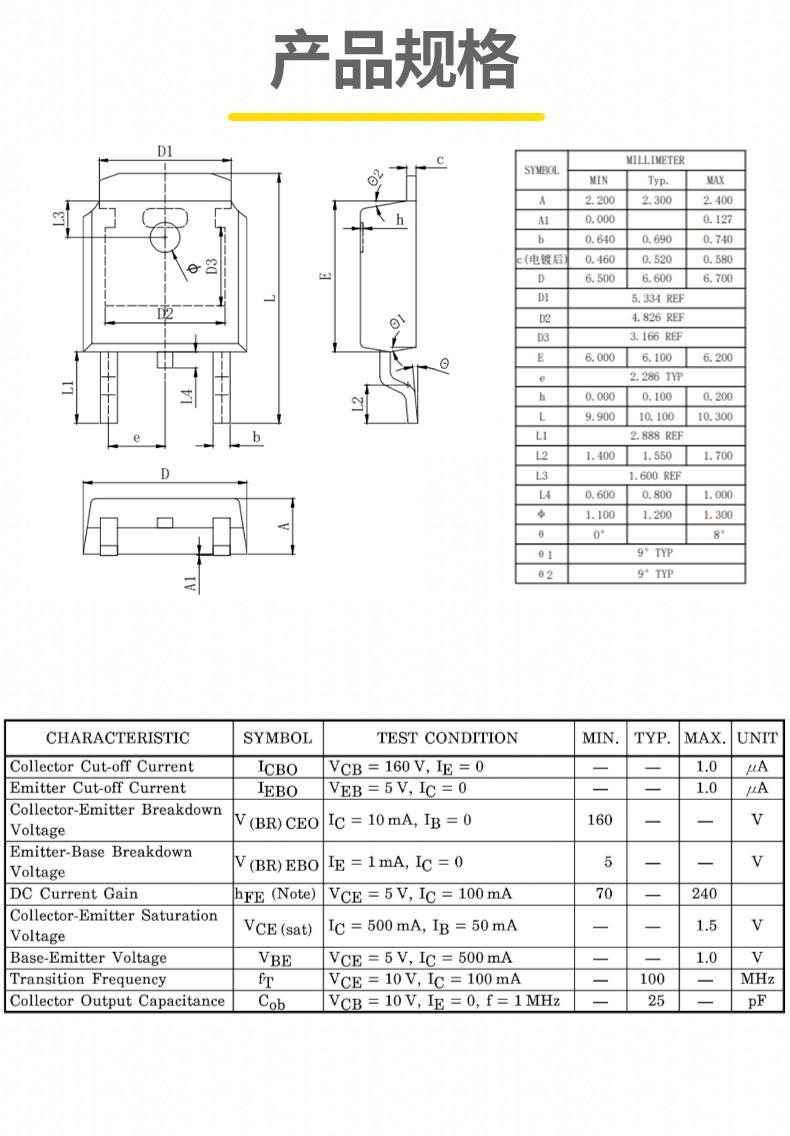

   TO-252 封装尺寸 6.6mm?6.1mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局。金属引脚设计配合 150mm? 铜箔散热区域，可实现 15W 功率耗散，适合空间受限的工业模块。
4. 宽温度范围与环保设计
   工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试

2SC2983技术参数：

• 极限参数：
  • 集电极 - 发射极电压（VCEO）：160V
  • 集电极电流（Ic）：1.5A（连续），脉冲电流 3A
  • 功率耗散（Pd）：1W（Ta=25℃）/15W
  • 直流电流增益（hFE）：70~240（分档）
• 动态特性：
  • 饱和压降（Vce (sat)）：1.5V，≤2.0V
  • 特征频率（fT）：100MHz
  • 开关时间（ton/toff）：70ns/650ns
• 温度范围：
  • 工作温度：-55℃至 %2B 150℃
  • 存储温度：-55℃至 %2B 150℃

2SC2983应用领域：

1. 高压开关与电源管理
   作为反激式开关电源的开关管，支持 12V 至 160V 输入，输出功率可达 15W 以上。其低 Vce (sat) 可降低导通损耗，提升效率至 85% 以上。基极驱动电阻建议为 100Ω，并并联 10kΩ 下拉电阻防止误触发。需外部续流二极管保护器件免受反向电压损坏。
2. 工业控制与高压放大
   在 48V 高压放大器中，与 2SA1225 配对使用，驱动 8Ω 负载，输出功率可达 10W 以上。其宽 hFE 分档特性可确保输出级的线性度，THD≤0.5%。基极偏置电阻建议为 1kΩ，并并联 100pF 高频旁路电容抑制自激振荡。
3. 继电器与电磁阀驱动
   驱动 24V/1.5A 继电器时，基极驱动电流仅需 150mA。需并联续流二极管保护器件免受反电动势损坏，同时通过 RC 吸收电路抑制电压尖峰。
4. 汽车电子与电机驱动


   在汽车 LED 灯驱动电路中，支持 40V 峰值电压，开关时间≤1μs。需外部续流二极管抑制反电动势，基极驱动电流仅需 100mA。

5.
