MJD32C产品特点：

1. 高电压与大电流处理能力
   -100V 集电极 - 发射极电压支持高电压电路设计，例如在 48V 工业电源中作为同步整流管，输入电压范围可达 36V 至 60V。-3A 集电极电流（Ic）可驱动 12V/3A 直流电机，配合 PWM 信号调节转速，效率可达 85% 以上。
2. 低失真放大与稳定增益特性
   直流电流增益zui小值 10在多级放大电路中可实现低失真信号放大。
3. 紧凑封装与散热优化

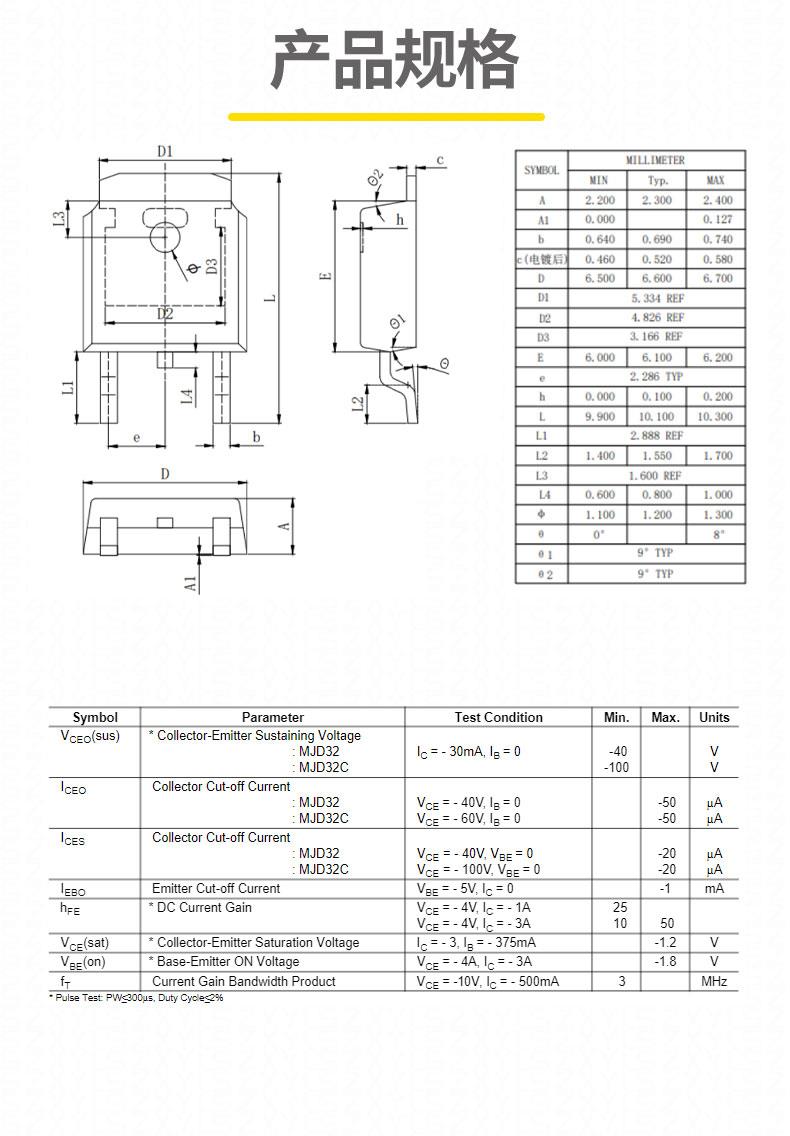

   TO-252 封装尺寸 6.6mm?6.1mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局。金属引脚设计配合 100mm? 铜箔散热区域，可实现 15W 功率耗散（Tc=25℃），适合空间受限的工业模块。
4. 高可靠性与宽温度范围
   工作温度范围 - 65℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试。通过高温高湿 、温度循环等测试，确保在恶劣条件下的性能一致性。

MJD32C技术参数：

• 极限参数：
  • 集电极 - 发射极电压（VCEO）：-100V
  • 集电极电流（Ic）：-3A（连续），脉冲电流 - 5A
  • 功率耗散（Pd）：15W（Tc=25℃，需散热片）/1.56W（Ta=25℃）
  • 直流电流增益（hFE）：10~50（@VCE=-4V, Ic=-3A）
• 动态特性：
  • 饱和压降（Vce (sat)）：-1.2V，≤-1.5V
  • 特征频率（fT）：3MHz
  • 开关时间（ton/toff）：80ns/300ns（@Vce=-5V, Ic=-3A）
• 温度范围：
  • 工作温度：-65℃至 %2B 150℃
  • 存储温度：-65℃至 %2B 150℃

MJD32C应用领域：

1. 工业电源与电压调节
   作为线性稳压器的调整管，支持输入电压范围 12V 至 48V，输出电流 3A，纹波抑制比可达 70dB 以上。基极驱动电阻建议为 10Ω，并并联 100μF 电解电容稳定偏置电压。在 48V 工业电源中，可作为同步整流管，配合控制器实现高效率能量转换。
2. 汽车电子与电机控制
   在汽车雨刮器电机驱动电路中，支持 24V 峰值电压，开关时间≤1μs。需外部续流二极管抑制反电动势，基极驱动电流仅需 375mA。当驱动 12V/3A 直流电机时，可通过 PWM 信号调节转速，效率可达 85% 以上。
3. 消费类设备与照明
   驱动 12V/3A LED 灯串时，通过 PWM 信号调节亮度，效率可达 90% 以上。基极驱动电阻建议为 20Ω，并串联 100pF 高频旁路电容抑制振荡。在智能家居系统中，可作为继电器驱动管，控制高功率负载的通断。
4. 低速开关与信号放大


   在低速数据采集电路中，作为信号开关管，开关时间≤1μs，可实现多路信号的快速切换。在音频功率放大器中，与 NPN 型晶体管组成推挽式放大电路，驱动 8Ω 负载输出 30W 功率，总谐波失真≤0.5%。
