SMBJ5.0CA 是一款采用 SMB（DO-214AA）封装的高性能双向瞬态电压抑制二极管（TVS），专为敏感电子电路提供高效过压保护设计。以下是其详细产品描述：
SMBJ5.0CA 是双向结构的 TVS 二极管，可同时抑制正负极性的瞬态电压（如 ESD、浪涌和感应负载切换），适用于交流和直流电路防护。其 SMB 表面贴装封装（尺寸 4.70 x 3.94mm）具有紧凑、低轮廓的特点，引脚间距和焊盘设计符合工业标准，支持自动化回流焊，适合高密度 PCB 布局。
电气性能
- 反向工作电压（VRWM）：5.0V
- 击穿电压（VBR）：6.4V（zui小值）至 7.25V（zui大值）
- 钳位电压（VC）：典型值 9.2V（@65.2A 峰值脉冲电流）
- 峰值脉冲功率（PP）：600W（8/20μs 波形）
- 峰值脉冲电流（IPP）：65.2A（10/1000μs 波形）
- 响应时间：<1ps（皮秒级）
- 反向漏电流（IR）：≤800μA（@5V，25℃）
- 工作温度范围：-55℃至 %2B 150℃
技术优势
- 双向对称保护：无需区分极性，可直接并联于交流 / 直流线路，简化电路设计，适用于 USB、RS-485 等双向信号接口。
- 超快响应与低钳位：纳秒级响应速度（<1ps）和 9.2V 钳位电压，可有效吸收高达 65.2A 的浪涌电流，保护后级精密器件（如 IC、传感器）免受损坏。
- 高可靠性ren证：通过 IEC 61000-4-2（ESD?15kV 空气放电）和 IEC 61000-4-5（浪涌 600W）ren证，符合 RoHS 和无铅标准，满足汽车电子、工业设备等严苛环境需求。
- 宽温域稳定性：-55℃至 %2B 150℃的工作温度范围，确保在极端温度下仍能保持稳定的保护性能，适用于车载电源、新能源设备等场景。
封装与机械特性

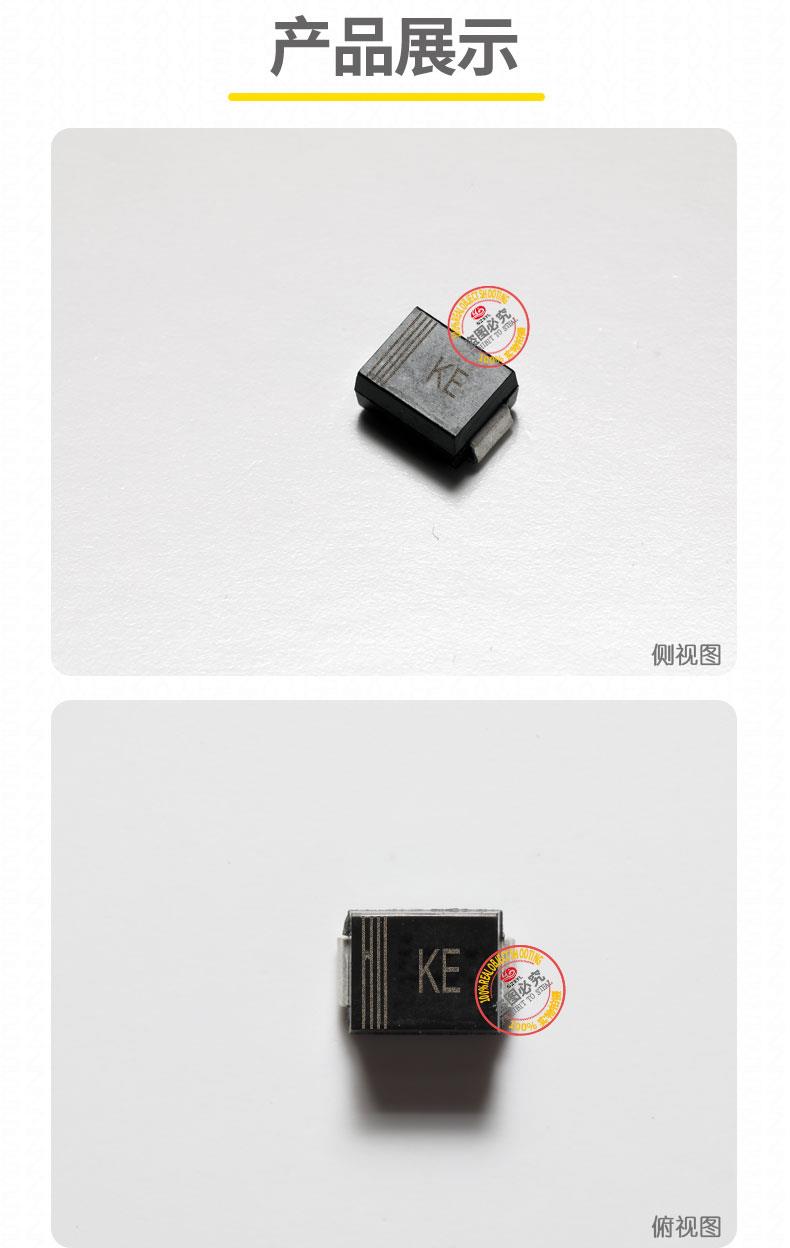

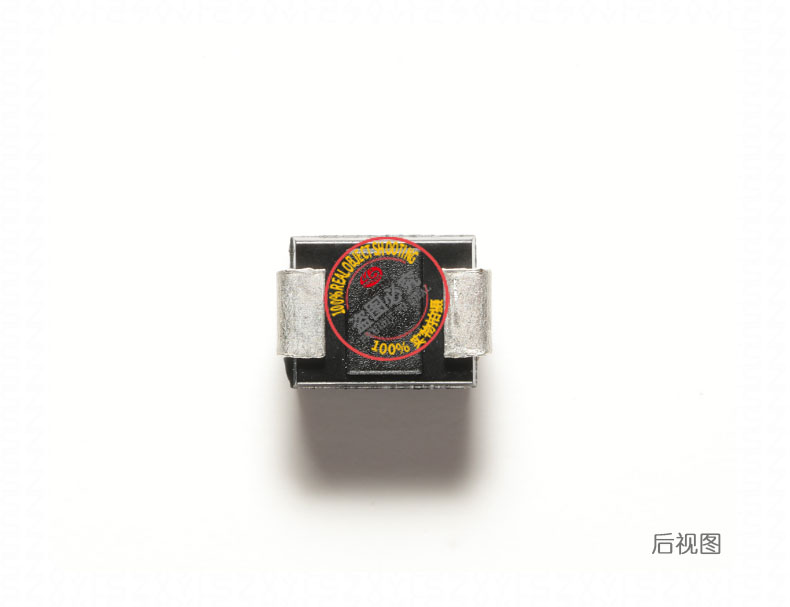

- 封装形式：SMB（DO-214AA）表面贴装，引脚数 2，无极性标识（双向对称设计）。

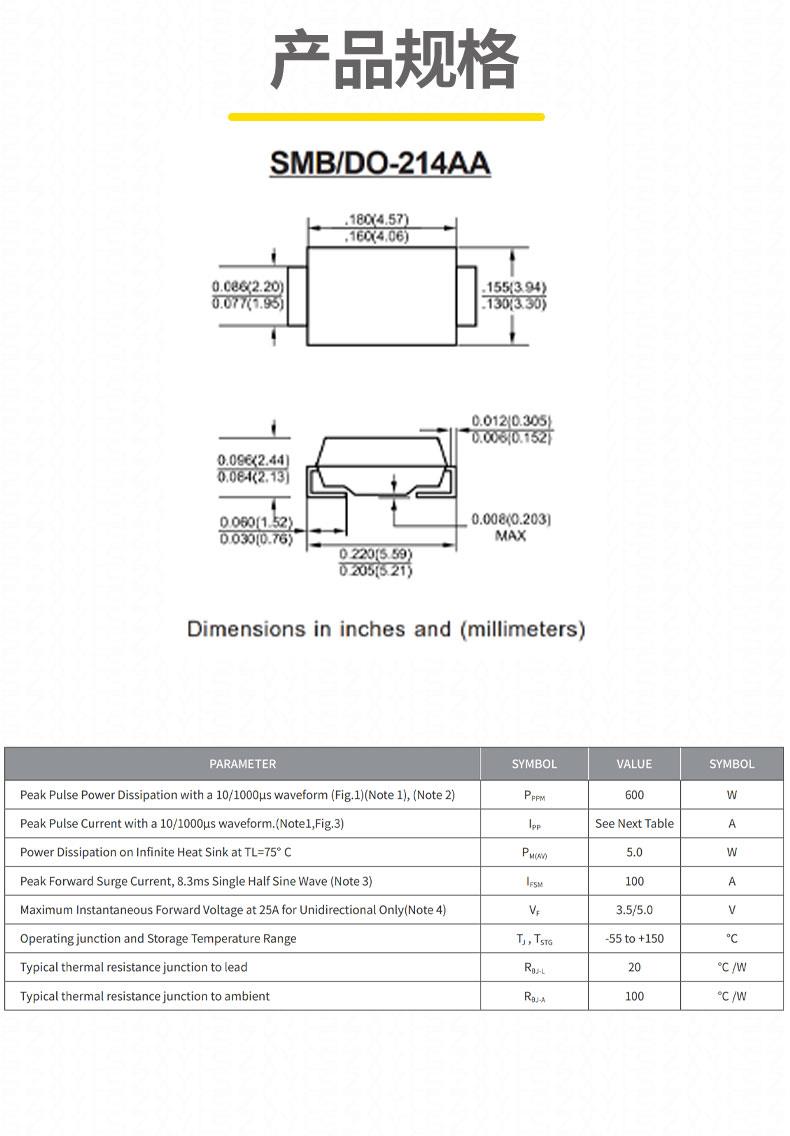

- 尺寸：4.70 x 3.94mm，高度 2.62mm，引脚间距 1.27mm，适合高密度 PCB 布局。
- 材料ren证：封装材料符合 UL 94V-0 阻燃标准，支持回流焊（峰值温度≤260℃，持续时间≤10 秒）。
消费电子
- USB 接口、HDMI 端口的 ESD 和浪涌保护
- 智能手机、平板电脑的电池充电管理电路
- 智能家电（如扫地机器人、智能音箱）的电源输入防护
汽车电子
- 车载信息娱乐系统的电源线路保护
- 汽车 ECU、LED 车灯的瞬态电压抑制
- 电动车充电桩的交流 / 直流接口防护
通信与工业控制
- RS-485、CAN 总线的共模 / 差模浪涌抑制
- 伺服驱动器、变频器的输入输出保护
- 工业传感器和 PLC 的信号线路防护
电源管理
- 中小功率开关电源的输出过压保护
- 5V/12V 直流电源的瞬态抑制
- 太阳能逆变器的直流侧浪涌吸收
