2SD1005 是一款高性能 NPN 型双极晶体管（BJT），采用 SOT-89-3L 表面贴装封装，专为中高压小电流驱动场景优化。以下是其详细产品描述：
- 晶体管类型：NPN 型，适用于高电压开关、功率放大及工业控制应用。
- 电气参数：
- 集电极电流（Ic）：zui大 1A（连续），支持中小功率负载驱动需求，如继电器控制、电磁阀驱动等。
- 集射极击穿电压（VCEO）：80V，适配 12V 至 60V 电源系统，可直接用于汽车电子、工业设备等高压场景。
- Vce 饱和压降：典型值 500mV（@500mA 集电极电流，50mA 基极电流）；佑风微版本在 600mA 集电极电流下可达 1V，显著降低导通损耗，提升能效。
- 功率耗散：1.3W（TA=25℃时），需配合散热设计以适应持续运行。
- 跃迁频率（fT）：130MHz，支持中高速开关和音频信号处理。

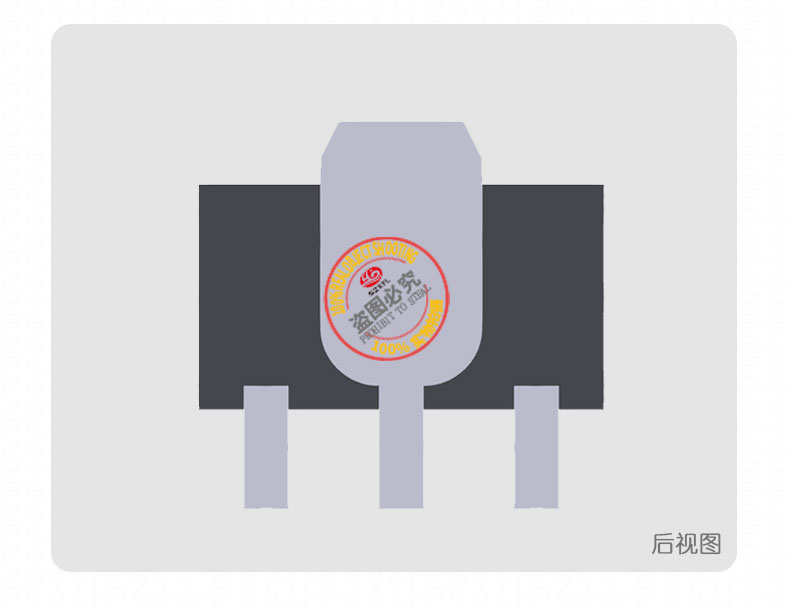

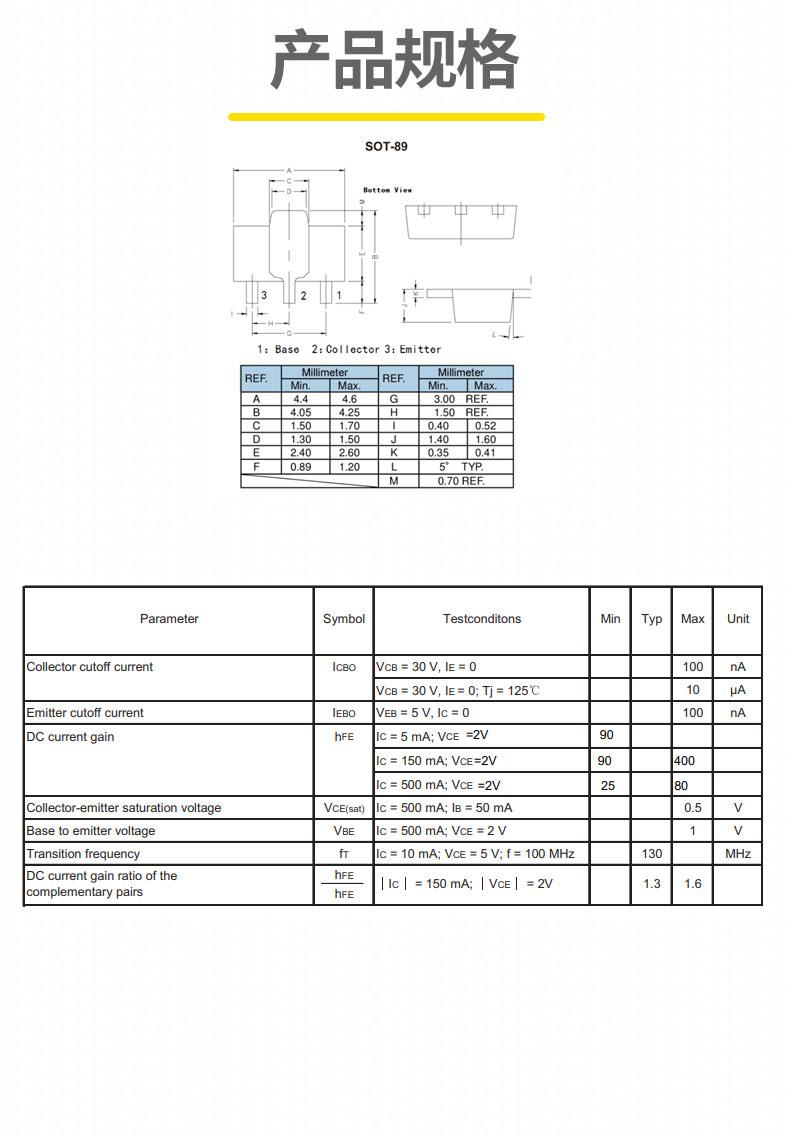

- 封装与尺寸：
- SOT-89-3L 封装：尺寸 4.5?2.5?1.5mm，引脚间距 1.5mm，兼容标准表面贴装工艺，散热性能优于 SOT-23。
- 引脚配置：1 脚基极（B）、2 脚集电极（C）、3 脚发射极（E），引脚布局优化，便于 PCB 高压隔离布线。丝印通常为 “BV” 或 “BV51”，具体因厂商而异。
- 可靠性：
- 工作温度范围：-65℃至 %2B 150℃，适应工业级环境。
- RoHS 合规：符合欧盟有害物质限制指令，支持环保型产品设计。
- 高压开关：适用于汽车电子（如车窗升降控制）、工业设备（如电磁阀驱动），可高效切换 1A 级负载。
- 功率放大：在音频放大器中提供稳定增益，确保低失真信号传输，支持 16Ω 扬声器驱动。
- 电源管理：用于高压开关电源（SMPS）的 PWM 控制，支持 80V 输入电压范围，提升系统稳定性。
- 电机驱动：凭借 1A 的高电流能力，可直接驱动中小型步进电机，简化电路设计。
- 高电压处理能力：80V 的 VCEO，可直接用于汽车 12V 系统、工业 48V 设备等高压场景，减少外部分压电路需求。
- 低饱和压降：500mV 的 Vce 饱和典型值显著降低导通损耗，尤其适合电池供电设备延长续航。
- 宽温度适应性：-65℃至 %2B 150℃的工作范围，满足工业、汽车等严苛环境需求。
- 高可靠性：通过 RoHS ren证，符合环保要求，适用于高可靠性要求场景。
