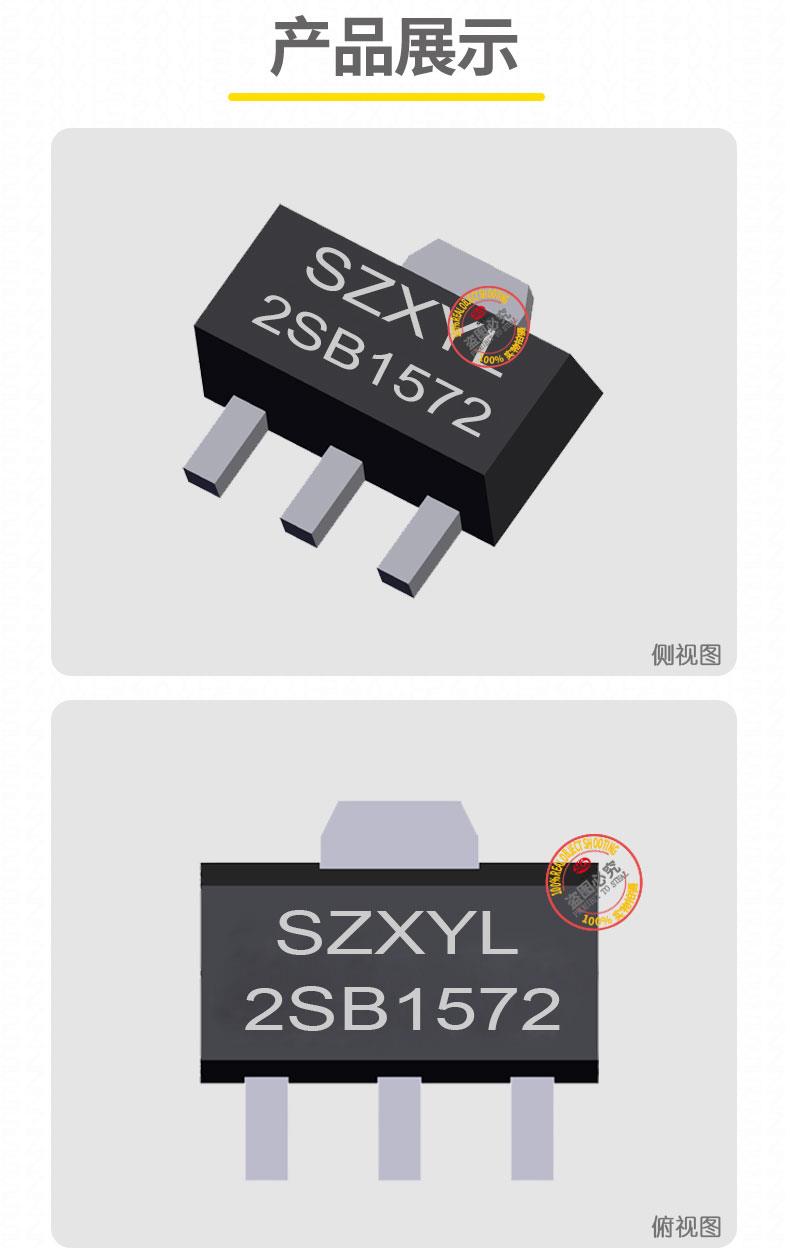

2SB1572 SOT-89 PNP 晶体管

  • 型号/规格:

    2SB1572

  • 品牌/商标:

    SZXYL

  • 封装形式:

    SOT-89

  • 环保类别:

    无铅环保型

  • 安装方式:

    贴片式

  • 包装方式:

    卷带编带包装

  • 功率特性:

    中功率

  • 频率特性:

    高频

  • 极性:

    PNP型

VIP会员 第 2
  • 企业名:深圳市新亿利电子有限公司

    类型:

    电话: 075582762266

    手机:15989314729

    联系人:黄小姐

    QQ: QQ:3003988563

    微信:

    邮箱:43064591@qq.com

    地址:广东深圳深圳市华航社区深南中路3006号佳和华强大厦A座2101 门市:深圳市福田区中航路新亚洲二期N1C999

商品信息 更新时间:2025-07-08

2SB1572 SOT-89 PNP 型晶体管产品描述

2SB1572he心参数与特性

2SB1572 SOT-89 是一款专为中高压功率放大与开关应用设计的 PNP 型双极晶体管(BJT),采用表面贴装 SOT-89 封装。其he心参数与特性如下:

  • 高电压大电流能力:集电极 - 发射极电压(VCEO)为 60V,集电极连续电流(IC)为 3A,适用于高压驱动、电源管理等场景,如汽车电子的电机驱动模块、工业自动化设备的继电器控制电路。
  • 超低饱和压降:在集电极电流(IC)为 2A、基极电流(IB)为 0.1A 时,集电极 - 发射极饱和电压(VCE (sat))典型值为 - 0.4V,显著降低导通损耗,提升能效。
  • 宽电流增益范围:直流电流增益(hFE)范围为 100~400,支持精密信号放大和稳定的开关控制。例如,NEC 版本分为 HX 档(100~200)、HY 档(160~320)、HZ 档(200~400),适配不同增益需求。
  • 高频性能:特征频率(fT)为 160MHz,适用于高速开关电路和中高频信号放大,如通信设备、车载电子的射频模块。
  • 宽温度范围:工作温度范围为 - 55℃至 %2B 150℃,存储温度范围 - 55℃至 %2B 150℃,适应严苛工业环境。

封装与设计

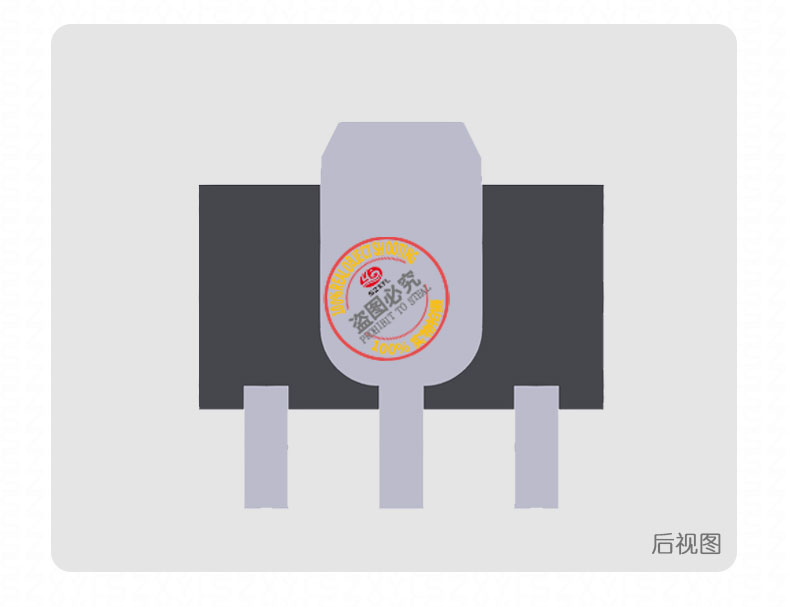

  • 紧凑封装:SOT-89 封装尺寸为 4.50mm?2.45mm?1.50mm,引脚间距 1.5mm,体积小巧且散热性能优异,适合高密度 PCB 布局。引脚定义为基极(B)、集电极(C)、发射极(E),符合行业通用规范。
  • 环保ren证:产品符合欧盟 RoHS 指令,确保环保要求。
  • 散热设计:热阻约为 250?C/W,建议在连续 3A 负载下使用散热片或优化 PCB 布局(如大面积覆铜),确保结温不超过 150℃。

2SB1572应用领域

  1. 高压驱动电路:控制汽车电机的高压输出(如 48V 系统),利用 60V 耐压和 3A 电流能力实现可靠驱动。
  2. 电源管理:在 DC-DC 转换器中作为开关管,结合低饱和压降(-0.4V)优化转换效率,支持 12-60V 输入电压范围。
  3. 工业控制:在自动化设备中作为信号调理元件,结合宽增益范围实现精密控制,如传感器信号放大和继电器驱动。
  4. 音频放大器:作为互补对管与 2SD2403 搭配,用于高保真音频功率放大器的输出级,提供低失真放大。
  5. 高频信号放大:在通信设备中用于中高频信号处理,如车载电子的射频模块。

可靠性与生命周期

  • 高稳定性:采用 NEC、Renesas 等厂商的先进工艺制造,具备优异的热稳定性和抗干扰能力,符合工业级标准。

2SB1572技术参数

数值 / 范围测试条件
集电极 - 发射极电压(VCEO)-60V持续工作
集电极电流(Ic)-3A(连续)持续工作
直流电流增益(hFE)100~400VCE=-5V,Ic=-100mA
集电极 - 发射极饱和电压(VCE (sat))≤-0.4V(NEC)Ic=-2A,Ib=-0.1A
特征频率(fT)160MHz(Renesas)VCE=-5V,Ic=-100mA
功率耗散(PC)2WTA=25℃
集电极输出电容(Cob)30pFVCB=-10V,f=1MHz
2SB1572 SOT-89 凭借其高电压大电流能力、超低饱和压降和宽增益范围,成为电机驱动、电源管理及音频放大领域的he心元件。
