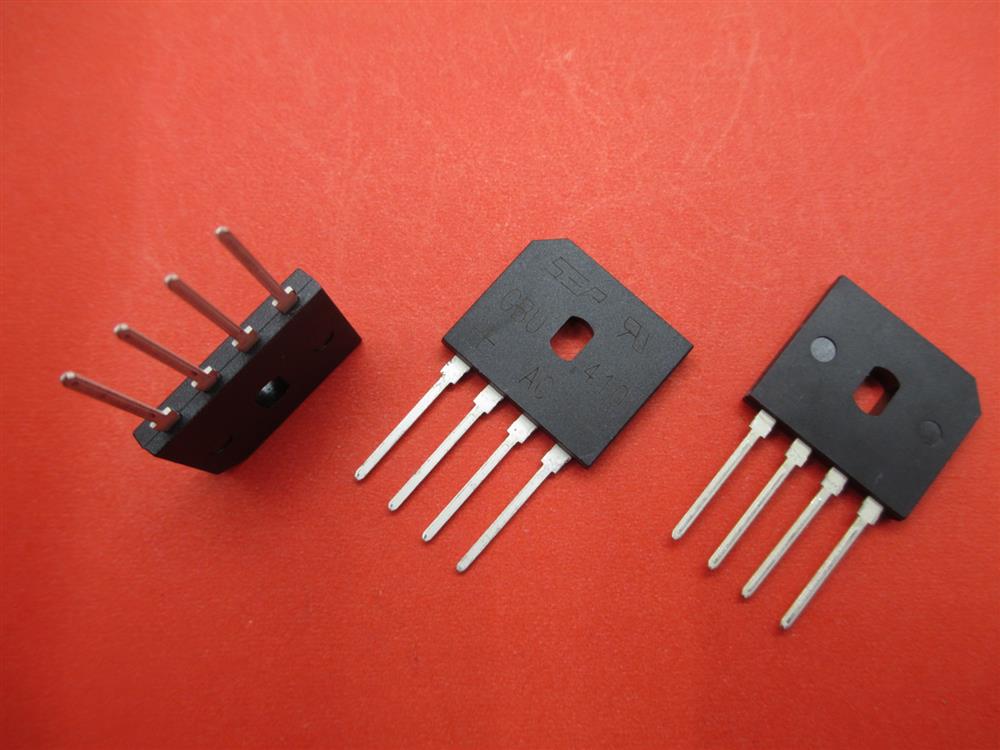

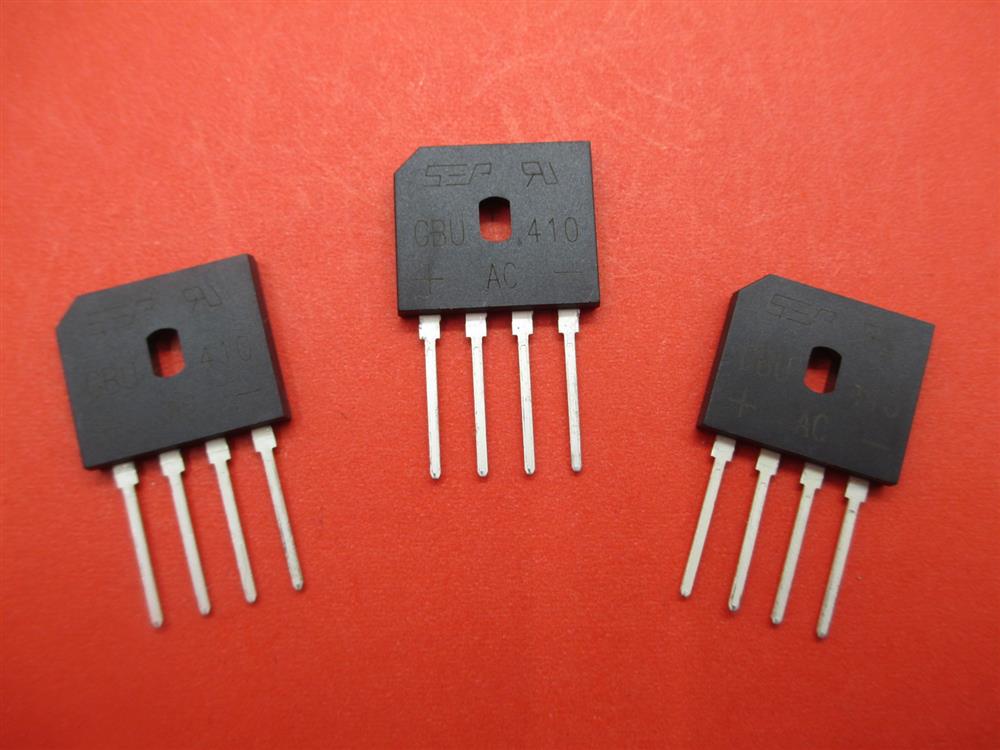

桥堆GBU410是一款常用的小功率整流桥堆，适用于开关电源、LED照明等领域。以下是其参数及相关说明：

一、其参数

电流参数

- 平均正向整流电流（IF(AV)）：4.0A

- 正向浪涌峰值电流（IFSM）：150A（8.3ms正弦波条件下）

- 反向漏电流（IR）：≤10μA（1000V反向电压下）

电压参数

- 重复峰值反向电压（VRRM）：1000V

- 正向压降（VF）：≤1.1V（4A正向电流下）

- 输入/输出电压范围：

- 交流输入电压：≤700V RMS

- 直流输出电压：≤1000V DC

封装与引脚

- 封装形式：DB-4P扁桥封装（尺寸：22.05×3.45mm），4引脚（插件式）

- 引脚间距：5.3mm，适合高密度电路板设计

工作条件

- 温度范围：-55℃至+150℃（存储与工作温度）

- 热阻（RthJA）：2.2℃/W，需注意散热设计

二、参数差异说明

- 正向压降（VF）：部分资料标注为1.05V或1.1V，差异源于测试电流不同（如4A或更低），低VF值可降低功耗。
