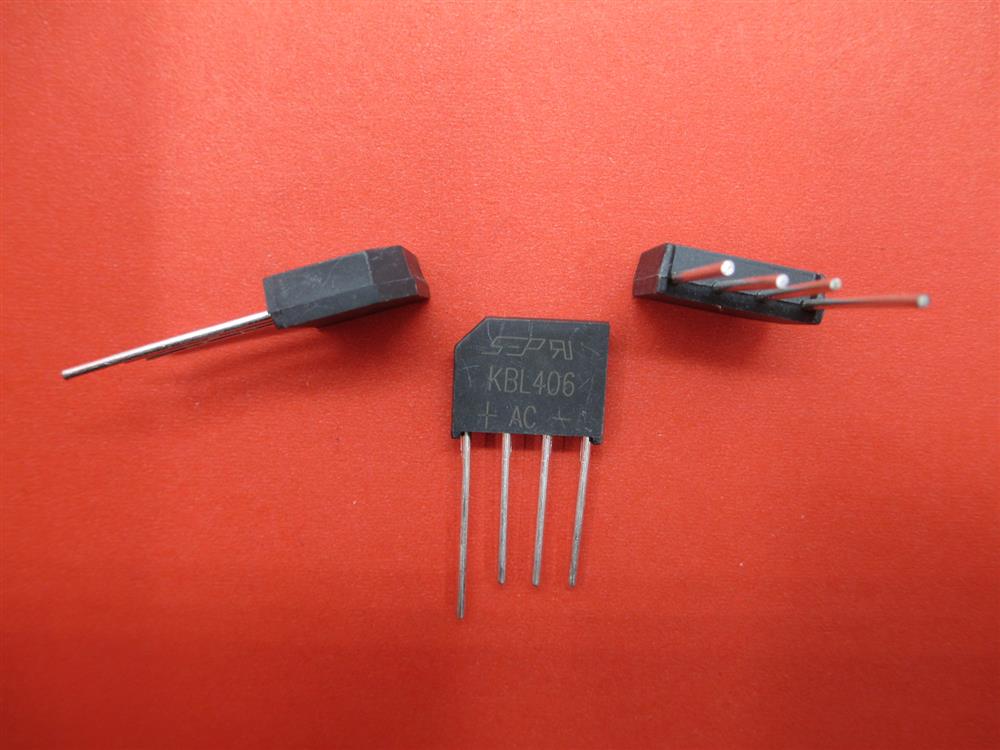

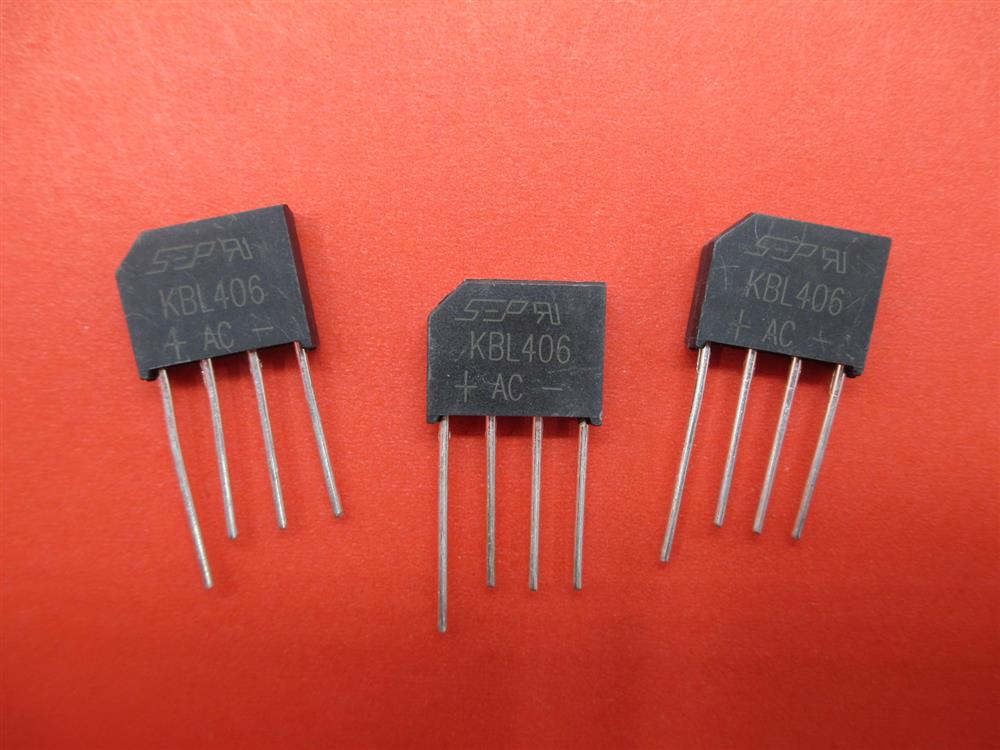

一、KBL406桥堆

KBL406是一款单相全波整流桥堆，主要用于将交流电转换为直流电。其参数如下：

- 平均整流电流：4A

- 反向峰值电压：600V

- 封装形式：KBL型扁桥封装，尺寸紧凑（长19.6mm，宽6.48mm，高16.38mm）

- 适用场景：适用于中功率电源电路，如开关电源、家电设备等，工作温度范围为-55℃至+125℃。

二、引脚定义与电路连接

KBL406共有4个引脚，布局及功能如下：

交流输入端：中间两个引脚（无正负极区分），接入交流电。

直流输出端：

- 左侧引脚为直流正极（通常标记“+”或缺角标识）；

- 右侧引脚为直流负极（标记“-”）。
注意：焊接时交流输入端无需区分火线零线，但直流输出端需严格对应正负极。

三、性能参数详解

电压与电流：

- 反向耐压值600V，适用于常规220V交流电整流（有效值约311V）。

- 正向压降约1.1V（4A负载时），功耗较低。

浪涌电流：可承受200A的瞬时浪涌电流，适合启动电流较大的电路。
